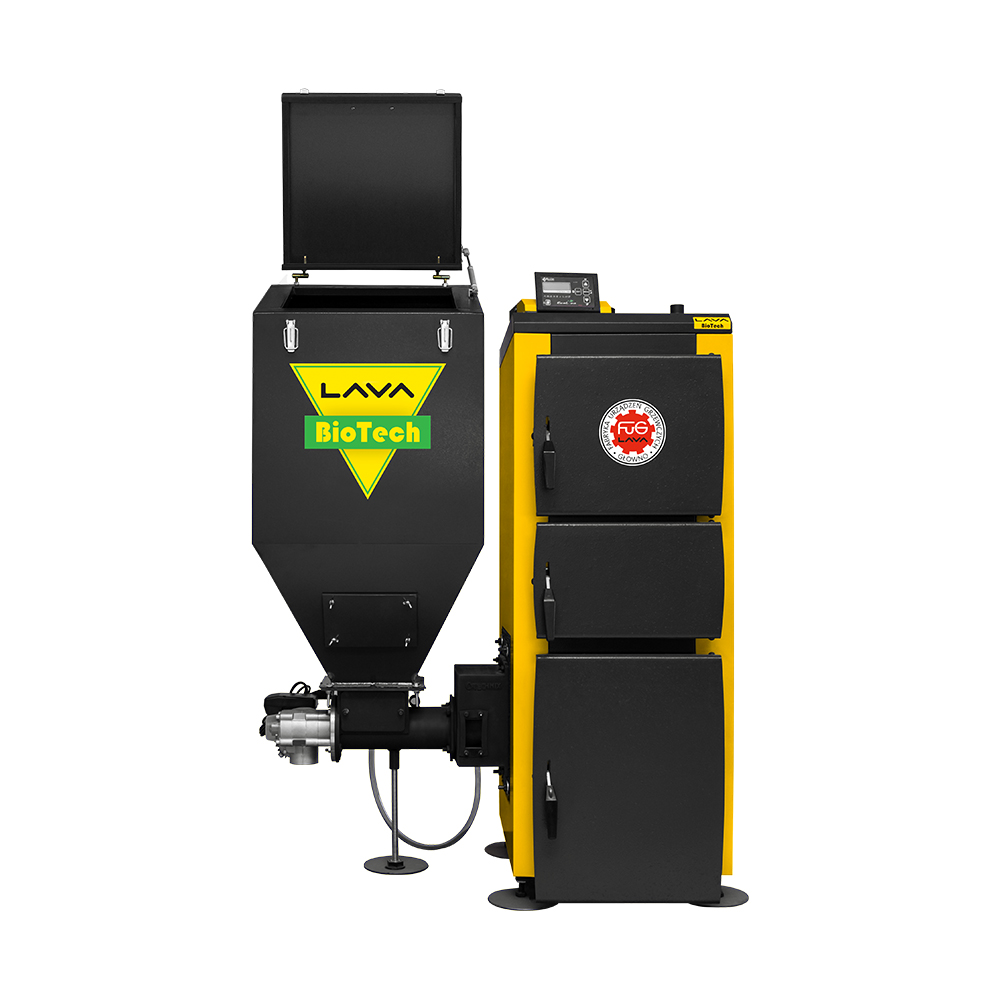

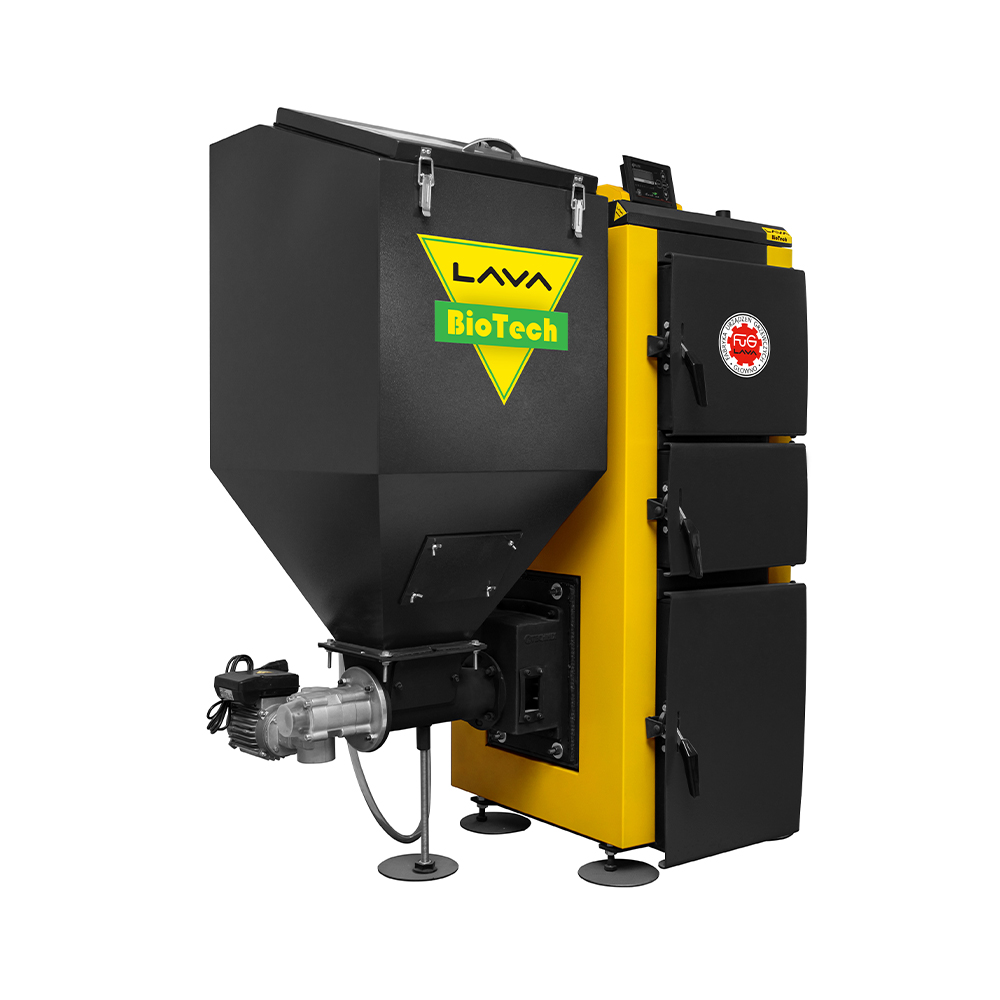

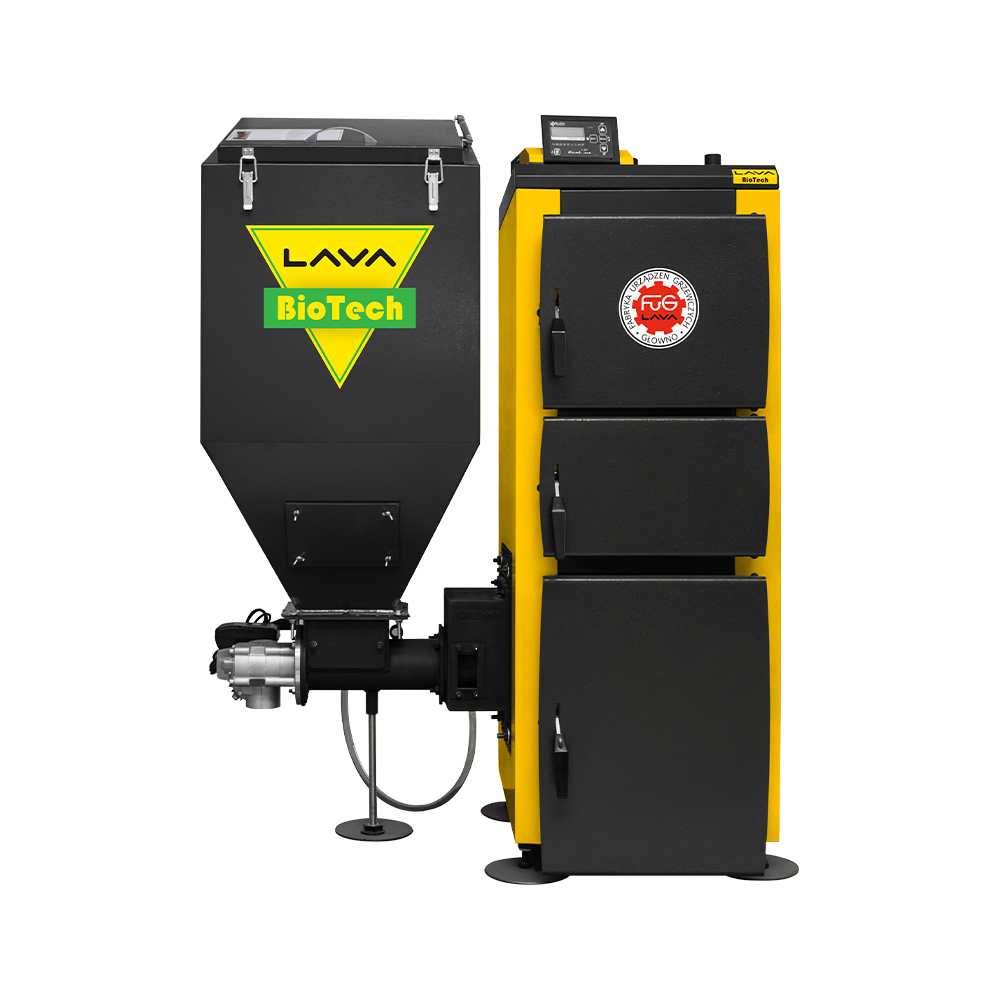

Kocioł C.O. automatyczny z podajnikiem ślimakowym na pellet BioTech V+ 15kW z możliwością automatycznego spalania groszku.

W pełni automatyczny 10kW kocioł C.O. pelletowy, samorozpalający, który zapewnia wygodę oraz nowoczesne ogrzewanie. Kocioł posiada Ekoprojekt oraz znajduje się  w 5 klasie energetycznej, dzięki czemu spełnia aktualne normy ekologiczne. Dwa możliwe tryby pracy obejmują pracę w podtrzymaniu lub rozpalanie i wygaszanie, co pozwala dopasować działanie urządzenia do indywidualnych potrzeb użytkownika. Z możliwością automatycznego spalania groszku kocioł staje się jeszcze bardziej uniwersalny.

Kocioł posiada dwa niezależne podania – jedno do pelletu i drugie do groszku, dzięki czemu możliwa jest elastyczna zmiana paliwa. Przejście z jednego na drugie wymaga skończenia paliwa w zasobniku, nowego załadunku drugim paliwem oraz startu na sterowniku w odpowiednim trybie.

Nasze kotły tniemy laserowo oraz malujemy proszkowo, co znacznie przewyższa jakością standardowo produkowane kotły przez cięcie plazmowe i malowanie „na mokro”, dzięki czemu zapewniamy wyższą trwałość i estetykę. Każdy nasz kocioł posiada płaszcz wewnętrzny wykonany z blachy o grubości 6 mm (stal kotłowa), a także płaszcz zewnętrzny z blachy 4 mm, co dodatkowo zwiększa solidność konstrukcji.

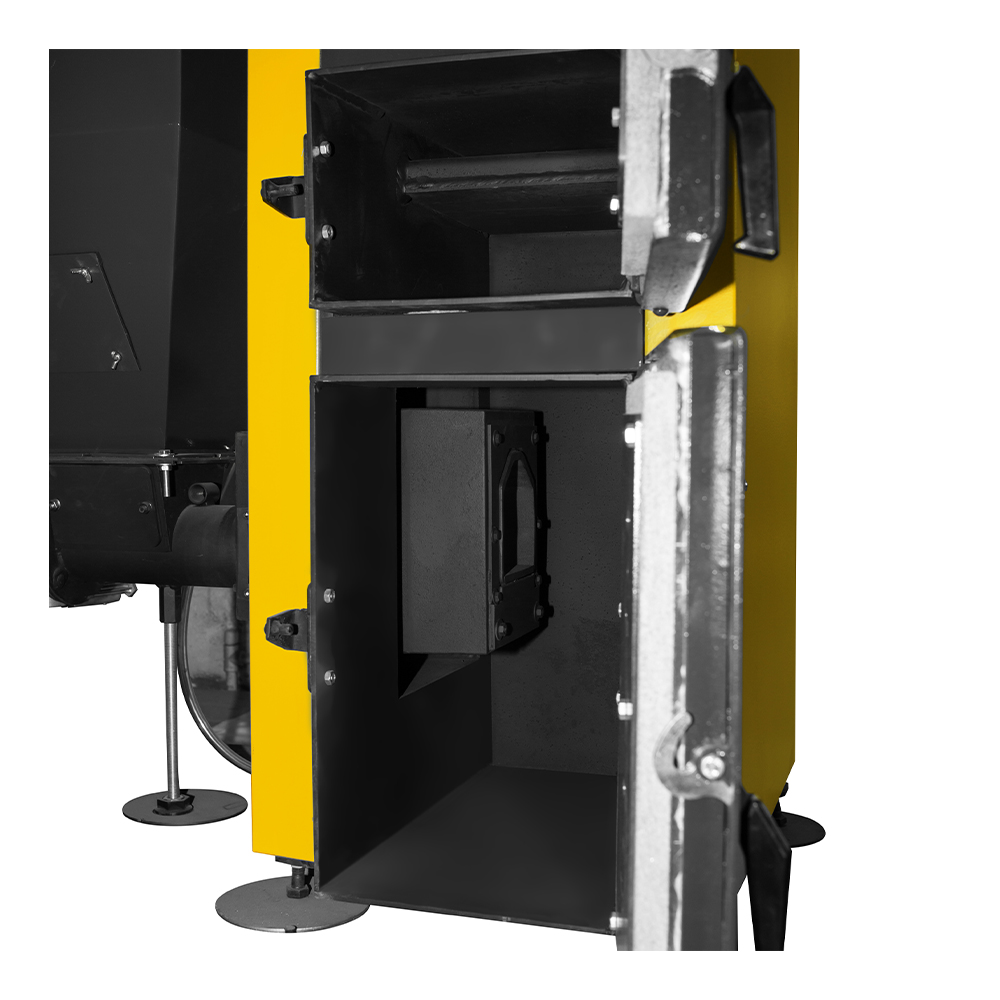

W środku znajdziecie Państwo odlane przez nas kształtki ceramiczne oraz wermikulitowe, które poprawiają efektywność spalania oraz akumulację ciepła. Korpus kotła oraz czopuch zabezpieczamy farbą odporną na temperaturę do 600 stopni, dzięki czemu opóźniamy w czasie proces korozji, co stanowi istotną przewagę jakościową (standardowo producenci nie malują elementów wewnętrznych).

Budowa

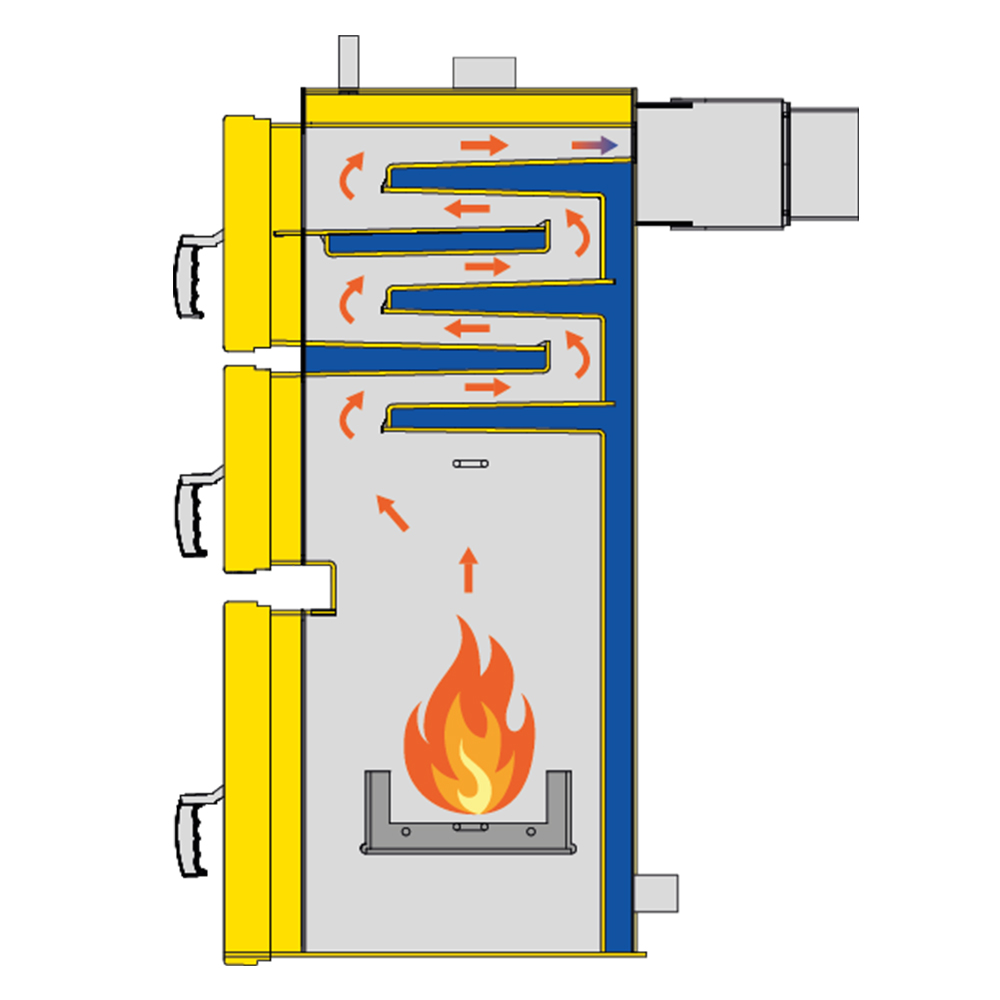

Część konwekcyjna stanowi układ pięciu kanałów wodnych, które są położone na przemian z kanałami spalinowymi, dzięki czemu możliwe jest efektywne wykorzystanie energii cieplnej. Specyficzna budowa części konwekcyjnej, a w szczególności duża ilość kanałów spalinowych, powoduje długą drogę oraz zmianę kierunku i prędkości (przyspieszanie, wyhamowanie) przepływu spalin, co przekłada się na wyższą sprawność kotła.

Konstrukcja wymiennika oraz rozbudowana powierzchnia powodują, że przepływ spalin jest labiryntowy i zawirowany, a w konsekwencji zwiększa wymianę ciepła, a także wytrącanie grubszych frakcji i lotnych pyłów. Ostatni kanał spalinowy jest połączony z czopuchem, co zapewnia prawidłowe odprowadzanie spalin. Rozwarty kształt kanałów wodnych korzystnie wpływa na cyrkulację wody w kotle, a tym samym poprawia jego wydajność.

Czopuch stanowi element łączący ostatni kanał spalinowy wymiennika ciepła z kominem, dzięki czemu zapewnia bezpieczne odprowadzanie spalin. Umieszczony za kotłem i skierowany do tyłu lub do góry stanowi element łączący kocioł z kominem, co umożliwia dopasowanie do warunków instalacyjnych. Ze względów bezpieczeństwa czopuch nie posiada przepustnicy spalin, co uniemożliwia przypadkowe zamknięcie i zakłócenie wylotu spalin przy włączonym nadmuchu powietrza.

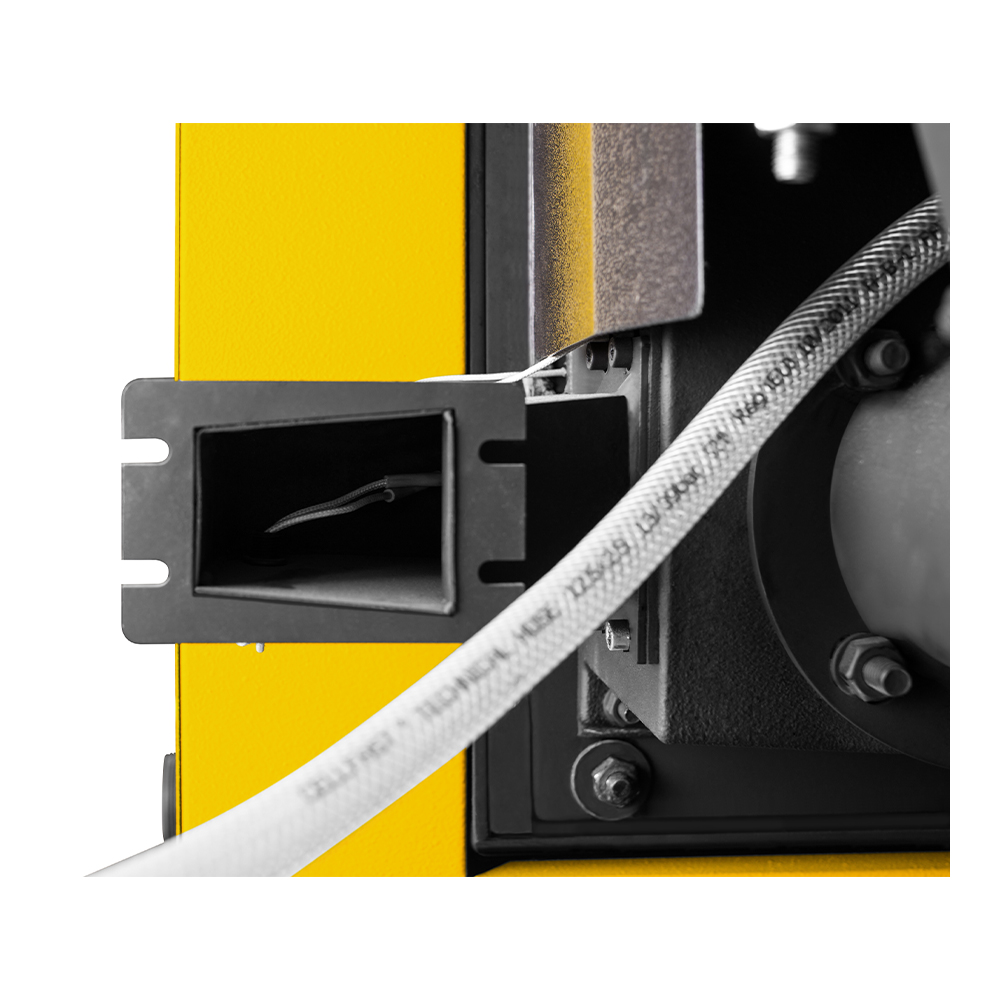

W górnej części kotła umieszczono króćce wody zasilającej i pomiarowe, natomiast na dole z tyłu kotła znajdują się króćce wody powrotnej i spustowy, co ułatwia montaż i obsługę.  Połączenie podajnika z kotłem jest rozłączne, dzięki czemu umożliwia jego demontaż i ponowny montaż, jeśli istnieje taka potrzeba, na przykład w przypadku transportu.

Ze względu na różne warunki lokalowe kotłowni zespół podajnika i zasobnika paliwa może być zamontowany zarówno z prawej, jak i z lewej strony, co zwiększa elastyczność instalacji.

Zbiornik paliwa

umieszczony jest z boku kotła, bezpośrednio nad podajnikiem ślimakowym, co zapewnia wygodne podawanie paliwa. Wentylator stanowi integralną część palnika i służy do cyklicznego dostarczenia odpowiedniej ilości powietrza do palnika, dzięki czemu proces spalania przebiega prawidłowo i wydajnie. Ilość dostarczanego powietrza należy regulować mikroprocesorowym regulatorem (sterownikiem), dlatego przesłona na wentylatorze powinna być cały czas otwarta, co zapewnia optymalną pracę urządzenia.

Izolacja cieplna wykonana jest z wełny mineralnej, która została umieszczona w kasetach z blach stalowych malowanych proszkowo, dzięki czemu ogranicza straty ciepła oraz zwiększa efektywność energetyczną.

Palnik

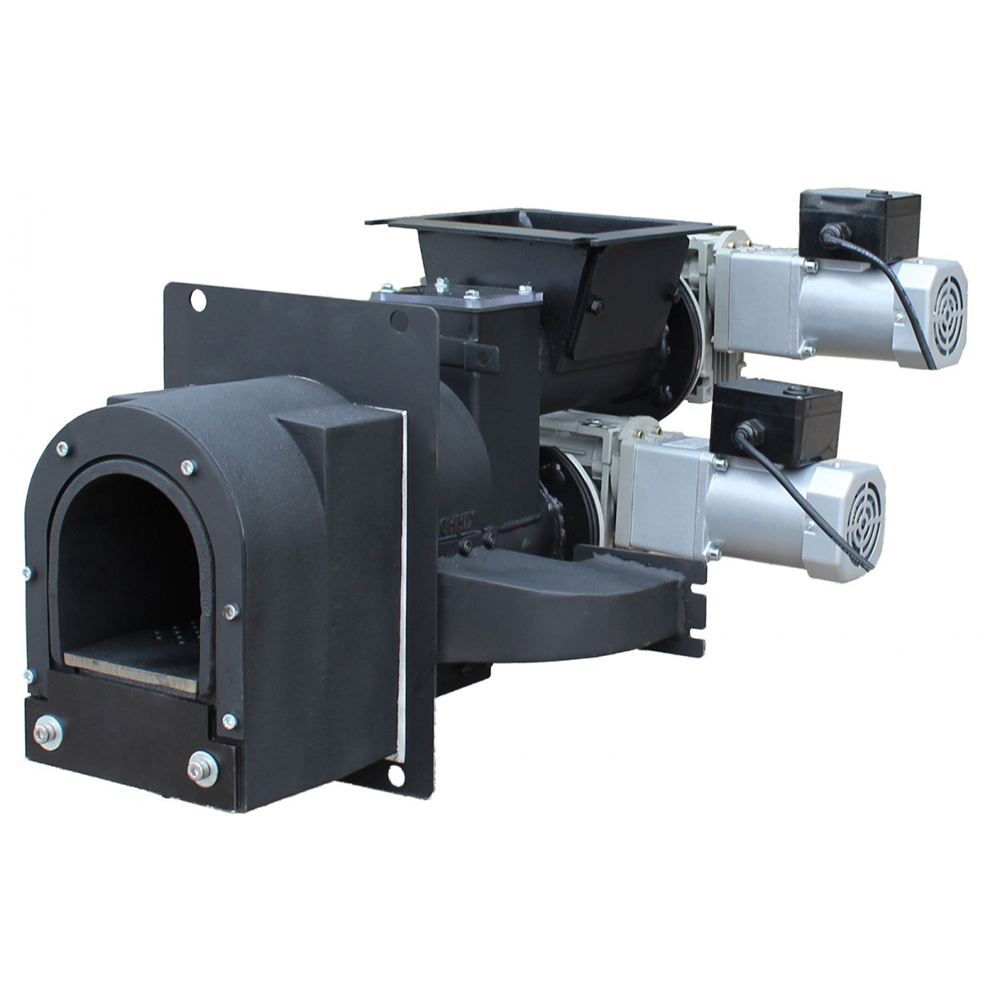

Palnik SV300 (Technix) to element kotła, który jest odpowiedzialny za dostarczenie ciepła poprzez spalanie paliwa w postaci pelletu oraz opcjonalnie groszku, dzięki czemu urządzenie jest uniwersalne. Jego główne zalety to przede wszystkim system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania, co wpływa na efektywność spalania.

Zastosowanie dwóch motoreduktorów z biegiem wstecznym na przekładni planetarnej zapobiega cofaniu się opału, co zwiększa bezpieczeństwo użytkowania. Spalanie pelletu w granulacji do 40 mm zapewnia szeroką kompatybilność paliwa. Dodatkowo brak kłopotliwego mechanizmu samoczyszczącego przekłada się na bezawaryjność oraz długą żywotność palnika.

Sterownik

ARGOS PID+  pellet jest sterownikiem przeznaczonym do kotłów wodnych na paliwa stałe z podajnikiem ślimakowym (pellet i ekogroszek). Urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów, ponieważ może skorzystać z algorytmu PID, który sam dobierze moc w zależności od zastosowanego opału.

Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury. Dzięki rozbudowanym opcjom sterowania obiegami łatwo można dopasować pracę instalacji do indywidualnych potrzeb, zwiększając tym samym oszczędność opału.

Sterownik posiada licznik zużytego opału, co umożliwia przewidywanie chwili w której należy uzupełnić zasobnik na opał. Wbudowany moduł internetowy po podłączeniu do sieci LAN umożliwia zdalny dostęp do sterownika poprzez dedykowaną platformę ekotlownia.pl

Funkcje

• Obsługa podajnika.
• Sterowanie dmuchawą.
• Obsługa pompy obiegowej C.O.
• Współpraca z pompą ciepłej wody użytkowej (CWU).
• Obsługa pompy cyrkulacyjnej  lub dodatkowego  obiegu  grzewczego.
• Sterowanie zaworem mieszającym.

Wyposażeni

• Czujnik temperatury CO.
• Czujnik temperatury CWU.
• Czujnik temperatury mieszacza.
• Czujnik temperatury podajnika.
• Czujnik zamknięcia klapy.
• Termostat awaryjny STB.
• Wbudowany moduł internetowy.

Dane techniczne:

• Nominalna moc cieplna – 15 kW
• Pojemność wodna kotła – 81 l
• Orientacyjna wielkość ogrzewanej powierzchni – od 120m2 do 150m2
• Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
• Sprawność – 91,2 %
• Pojemność komory zasobnika – 140 kg
• Maks. temperatura zasilania – 85 °C
• Min. temperatura zasilania – 55 °C
• Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
• Średnia temperatura spalin – 106 °C
• Wymagany ciąg spalin – 21 Pa
• Średnica czopucha – 160 mm
• Masa zestawu – 415 kg
• Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”

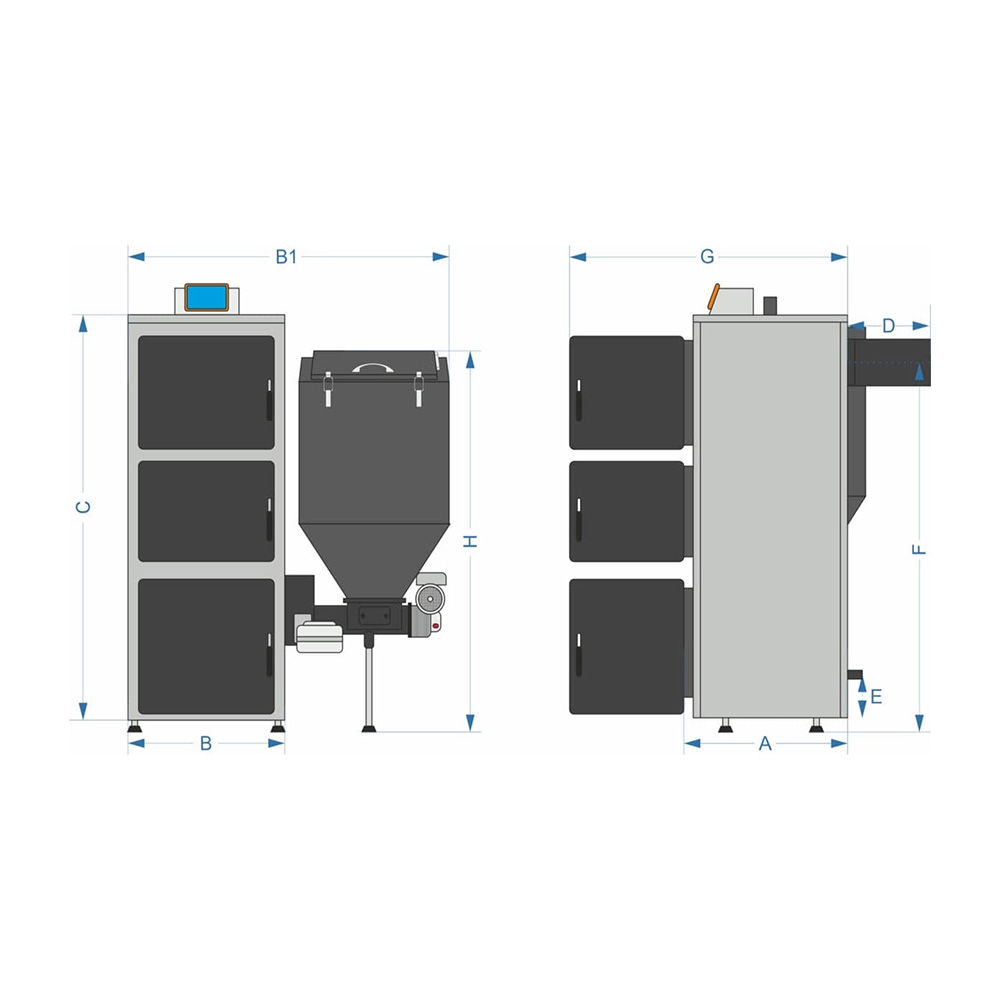

• Wysokość całkowita (C)- 1445 mm
• Szerokość (B1) – 1130 mm (kocioł ze zbiornikiem)
• Głębokość (A)- 640 mm
• Wysokość do wylotu spalin (F)- 1020 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

Kotły typu BioTech mogą być montowane w układach:

• otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
• zamkniętym  zgodnie z wymaganiami  normy  PN-EN 12828 „Instalacje  grzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
