Kocioł UniBio 13kW

Pobierz DTR.
Pobierz certyfikat Ekoprojektu.
Pobierz etykietę energetyczną.

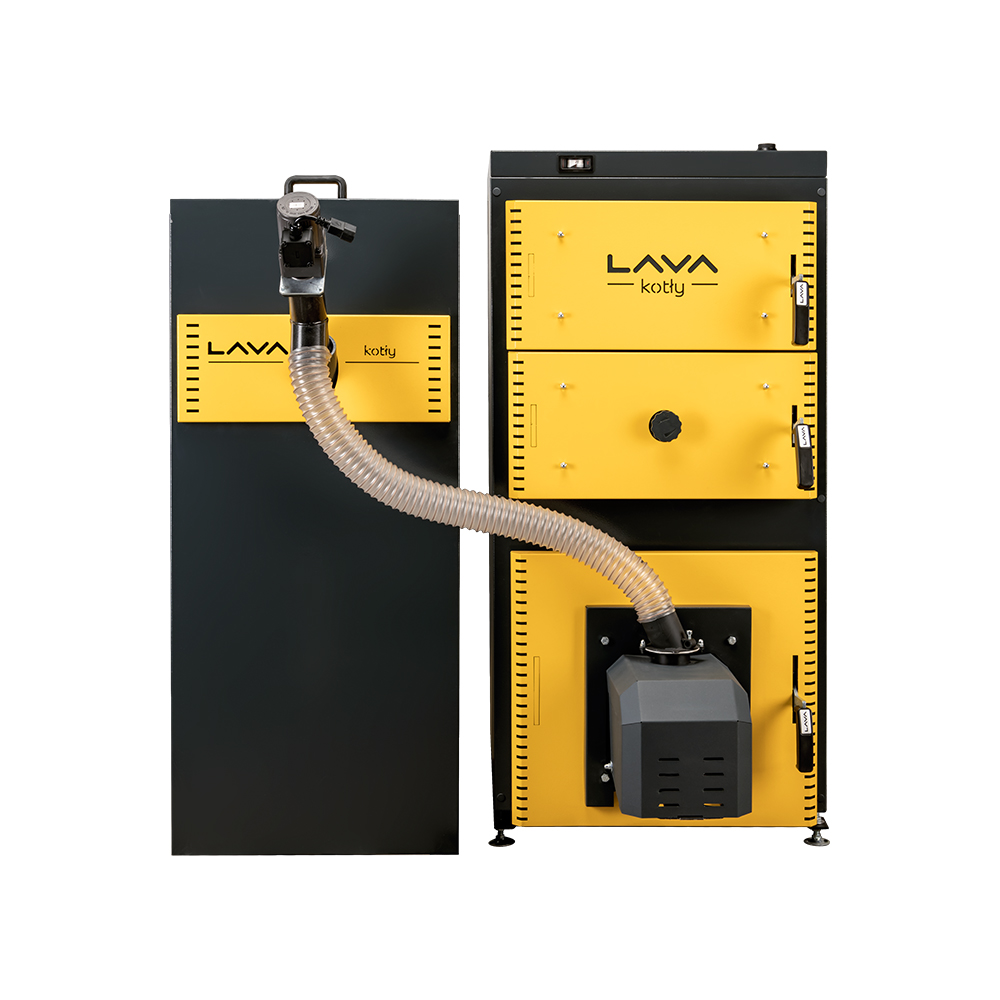

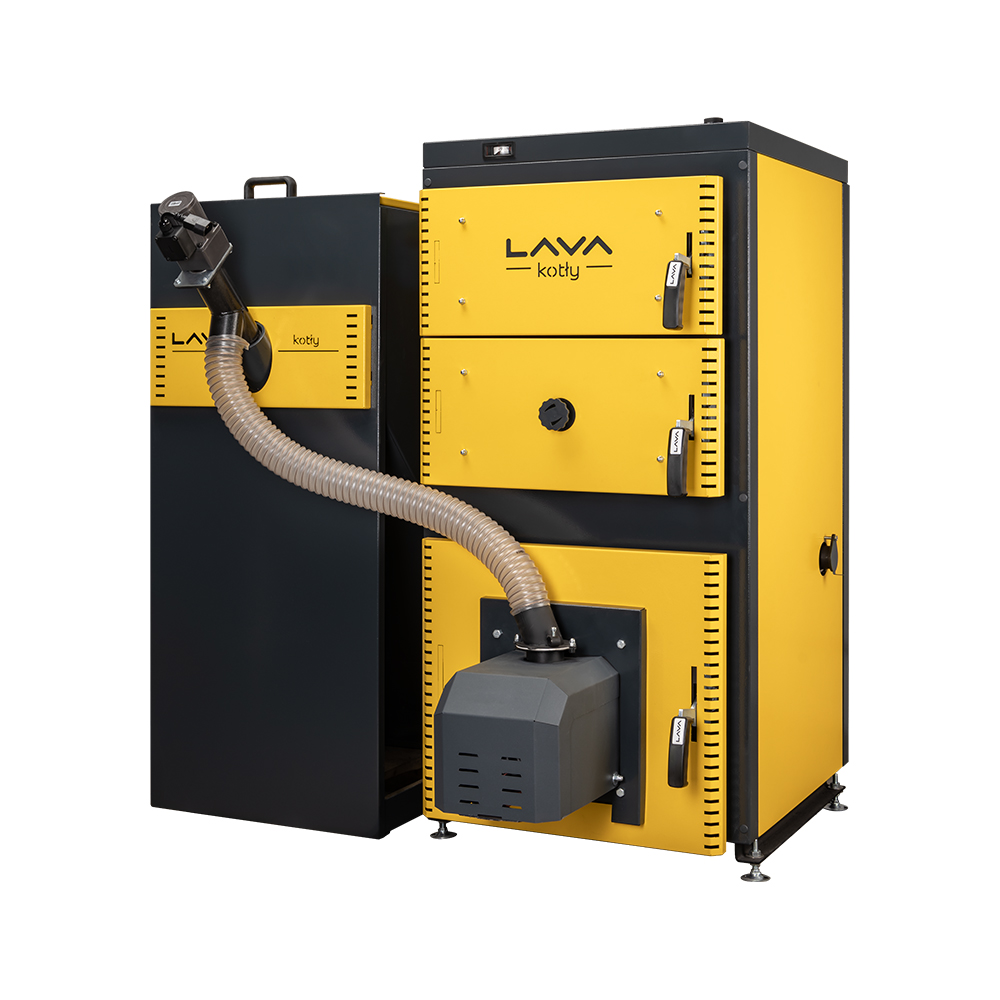

Kocioł automatyczny C.O. na pellet UniBio 13kW zbudowany na bazie korpusu kotła zasypowego UniTech – 5 KLASA, EKOPROJEKT.
W pełni automatyczny 13kW kocioł C.O. pelletowy z rusztem, samoczyszczący palnik z wbudowaną dmuchawą, pracujący w podtrzymaniu, samorozpalający. Dwa możliwe tryby pracy w podtrzymaniu, lub rozpalanie wygaszanie. Kocioł spełnia normy Ekoprojektu w 5 klasie energetycznej.

Przejście z kotła pelletowego na zasyp ręczny (ruszt)

Każdy kocioł UniBio dostarczany jest z kompletem elementów umożliwiających zmianę trybu pracy z automatycznego spalania pelletu na tradycyjne palenie ręczne. W zestawie znajdują się kompletne dolne drzwiczki, drzwiczki ogniowe, ruszt oraz płyta zsypowa. Dzięki temu zmiana sposobu ogrzewania jest szybka i wygodna. Aby przejść na palenie ręczne, należy odkręcić drzwiczki z zamontowanym palnikiem, zamontować drzwiczki zasypowe oraz ruszt, a następnie wybrać odpowiedni tryb pracy w sterowniku i przepiąć dmuchawę.

Uwaga: do palenia w trybie ręcznym (ruszt) należy dokupić dmuchawę do kotła zasypowego Unitech – model WPA120 marki M Plus M. Alternatywnie można palić w kotle z wykorzystaniem naturalnego ciągu, korzystając z wbudowanego w obudowę termometru oraz klapki regulacyjnej dopływu powietrza, lub doposażyć kocioł w miarkownik ciągu.

Budowa kotła

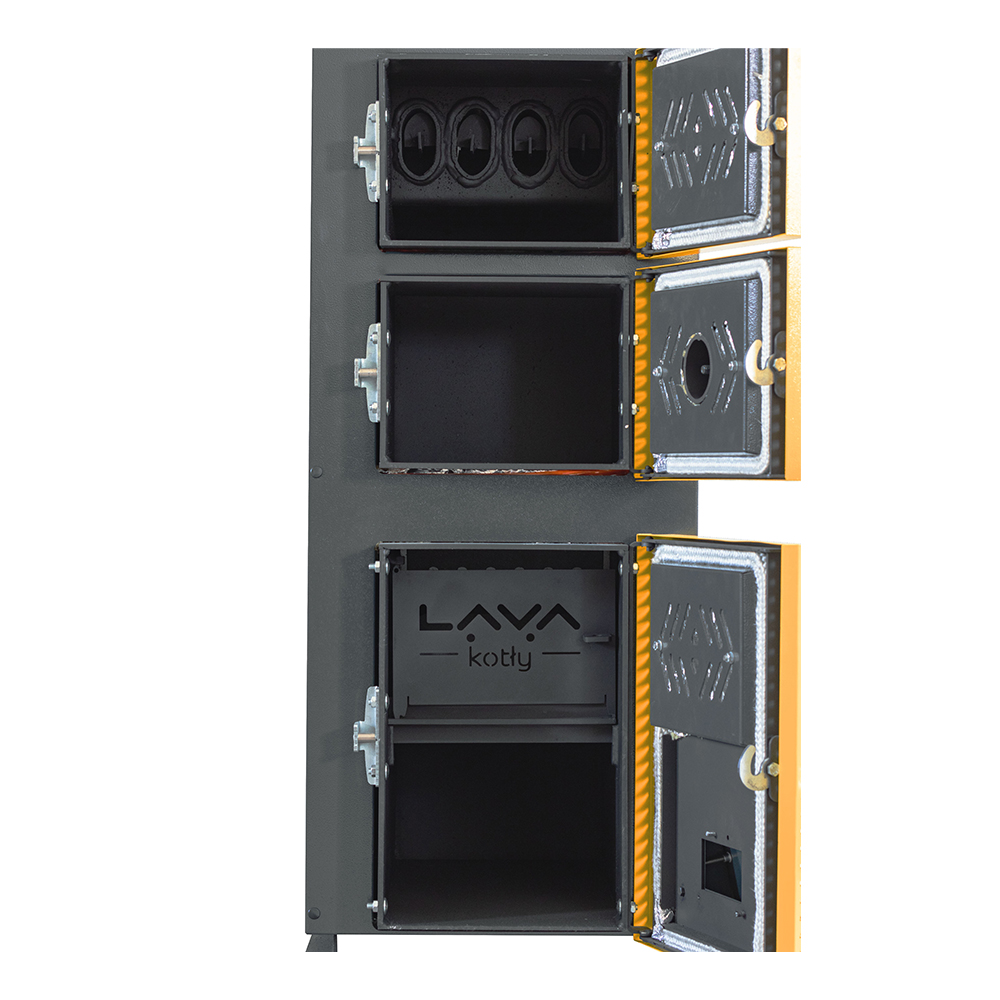

Zasadnicze elementy kotła to: korpus z częścią paleniskową, konwekcyjną i popielnikową, izolacja cieplna i czopuch. Korpus jest zasadniczym elementem kotła, od konstrukcji którego zależy efektywność i emisyjność spalania. Wykonany jest z blach stalowych o grubości 4 i 6 mm. Składa się z części popielnikowej, paleniskowej i konwekcyjnej.

Część popielnikowa – znajduje się na dole kotła (pod palnikiem) i stanowi komorę, w której gromadzi się popiół, usuwanie popiołu realizujemy wyjmując go przez drzwiczki popielnikowe, kocioł nie posiada popielnika. W drzwiczkach tych zamontowana jest klapa powietrzna służąca do regulacji dopływu powietrza podstawowego do komory spalania. W miejsce to można założyć dmuchawę ze sterownikiem po odkręceniu klapy powietrza bądź miarkownik ciągu, zaczepiając łańcuszek o dedykowany otwór. Kocioł nie posiada popielnika.

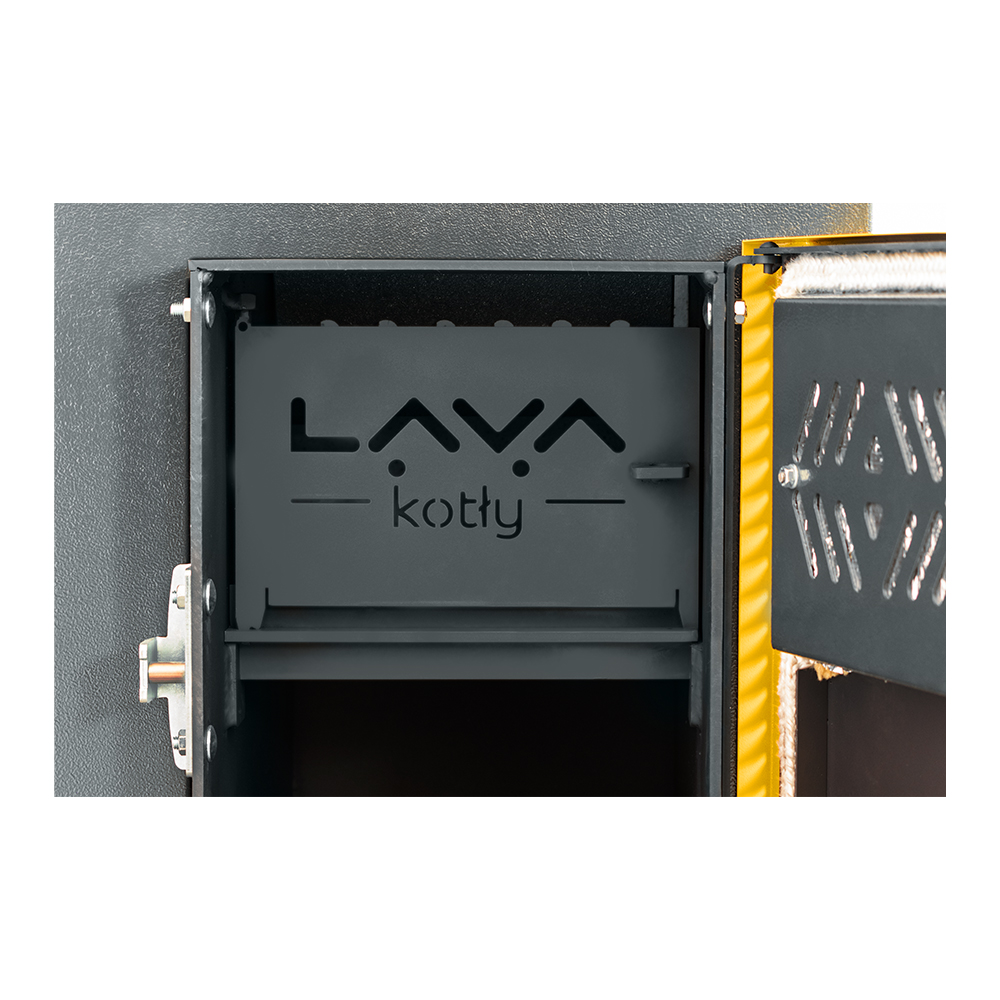

Część paleniskowa – od dołu ograniczona jest żeliwnym rusztem, na którym odbywa się proces spalania paliwa. Dysza ceramiczna – umieszczona jest w tylnej części komory paleniskowej (spalania) i składa się z trzech kształtek ogniotrwałych. Dysza ceramiczna pozwala na akumulację uzyskiwanego w kotle ciepła oraz uzyskanie wysokiej temperatury spalania, co tym samym zwiększa znacznie jego sprawność i wydajność. Kształtki dyszy ceramicznej w komorze spalania, rozgrzewają się do wysokiej temperatury umożliwiając spalenie wszelkich lotnych składników węgla. Elementy dyszy wymagają okresowej wymiany ze względu na duże obciążenie cieplne. Część paleniskowa zamykana jest drzwiczkami obsługowymi (zasypowymi) przez które następuje ręczny zasyp paliwa. Paliwo osypuje się do kotła na ruszt, po płycie zsypowej (umieszczonej poniżej dolnej krawędzi drzwiczek obsługowych). W drzwiczkach zasypowych umieszczona jest przepustnica powietrza służąca do regulacji powietrza napowietrzającego komorę spalania. Na bocznej ścianie kotła znajduje się przepustnica powietrza wtórnego, poprzez którą doprowadzane jest powietrze do komoryspalania w rejonie dyszy ceramicznej.

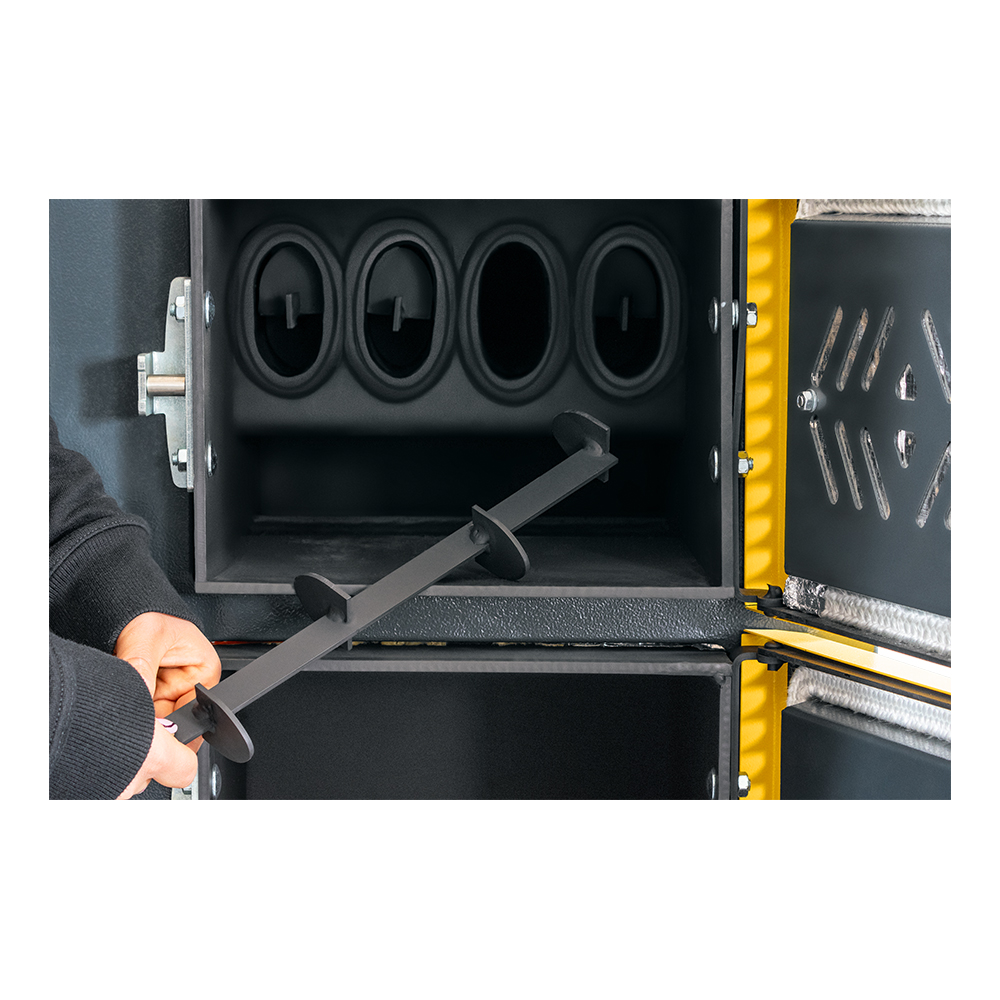

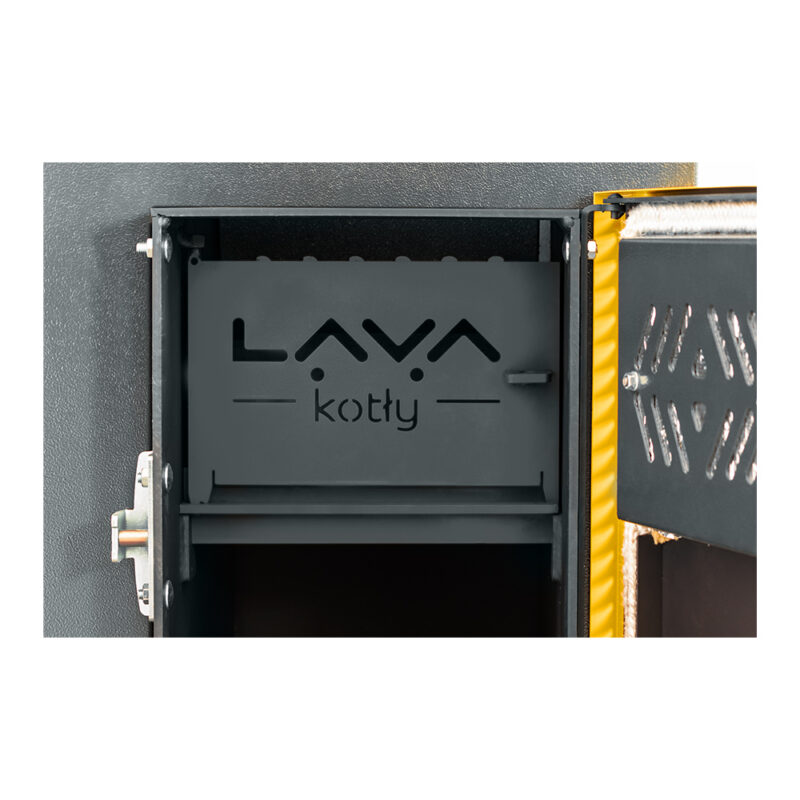

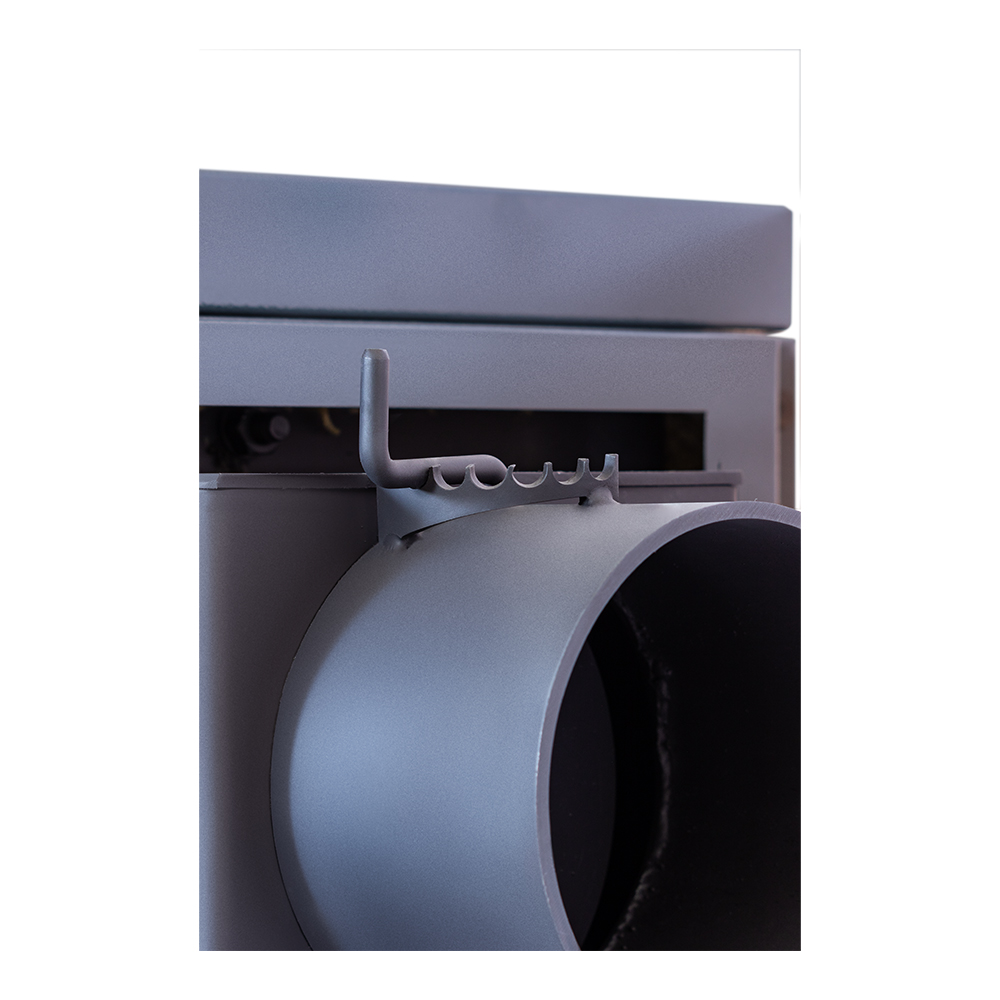

Część konwekcyjna – stanowi układ pionowych i poziomych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowych umieszczone są zawirowywacze (płomienice), które powodują zawirowanie przepływu spalin uzyskując ich wyhamowanie i intensyfikację wymiany ciepła. Kanał ten połączony jest z czopuchem, który jest łącznikiem kotła z instalacją kominową. W górnej części konwekcyjnej znajdują drzwiczki wyczystne służące do usuwania osadów sadzy.

Izolacja termiczna wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych lub malowanych farbą proszkową. Izolacja zapobiega utracie ciepła i zapewnia bezpieczną temperaturę powierzchni zewnętrznej.
Kocioł posiada gwintowane króćce: zasilania, powrotu i spustowy. W górnej części kotła umieszczono króćce wody zasilającej, a na dole z tyłu kotła dwa króćce wody: powrotny i spustowy.

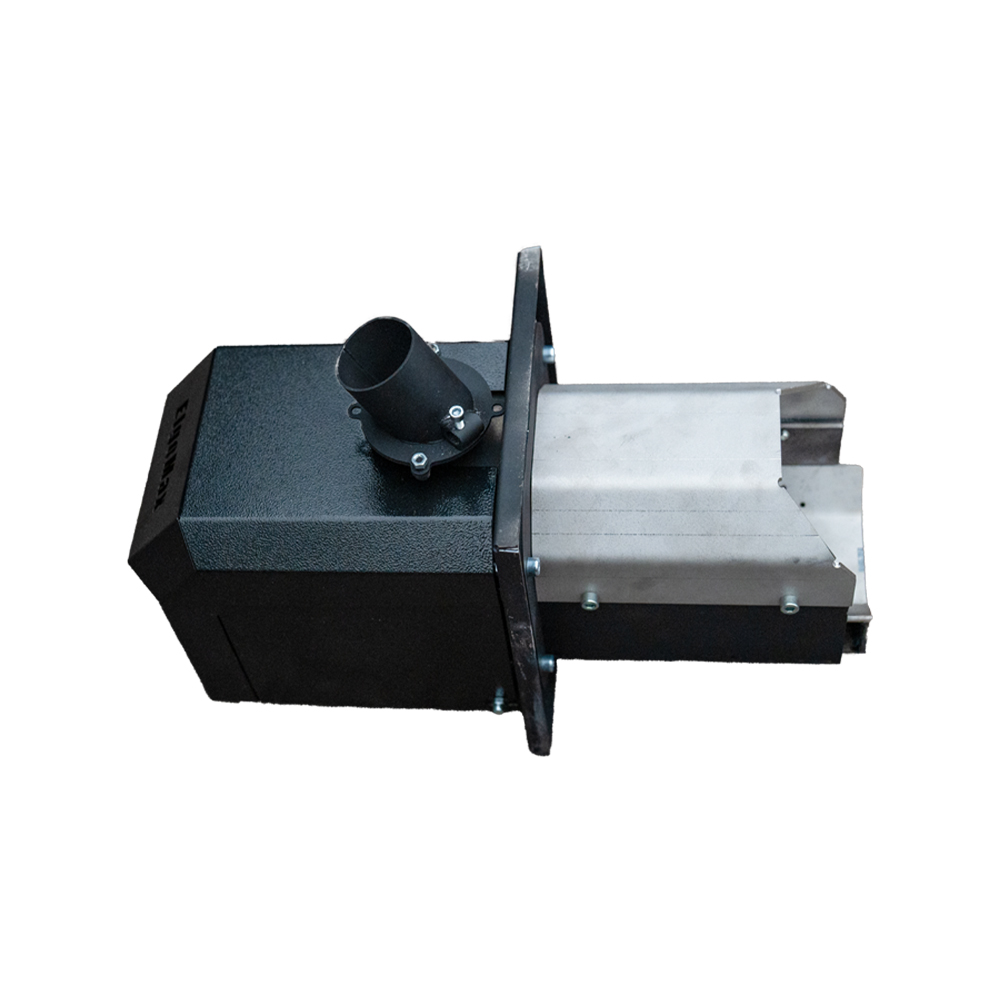

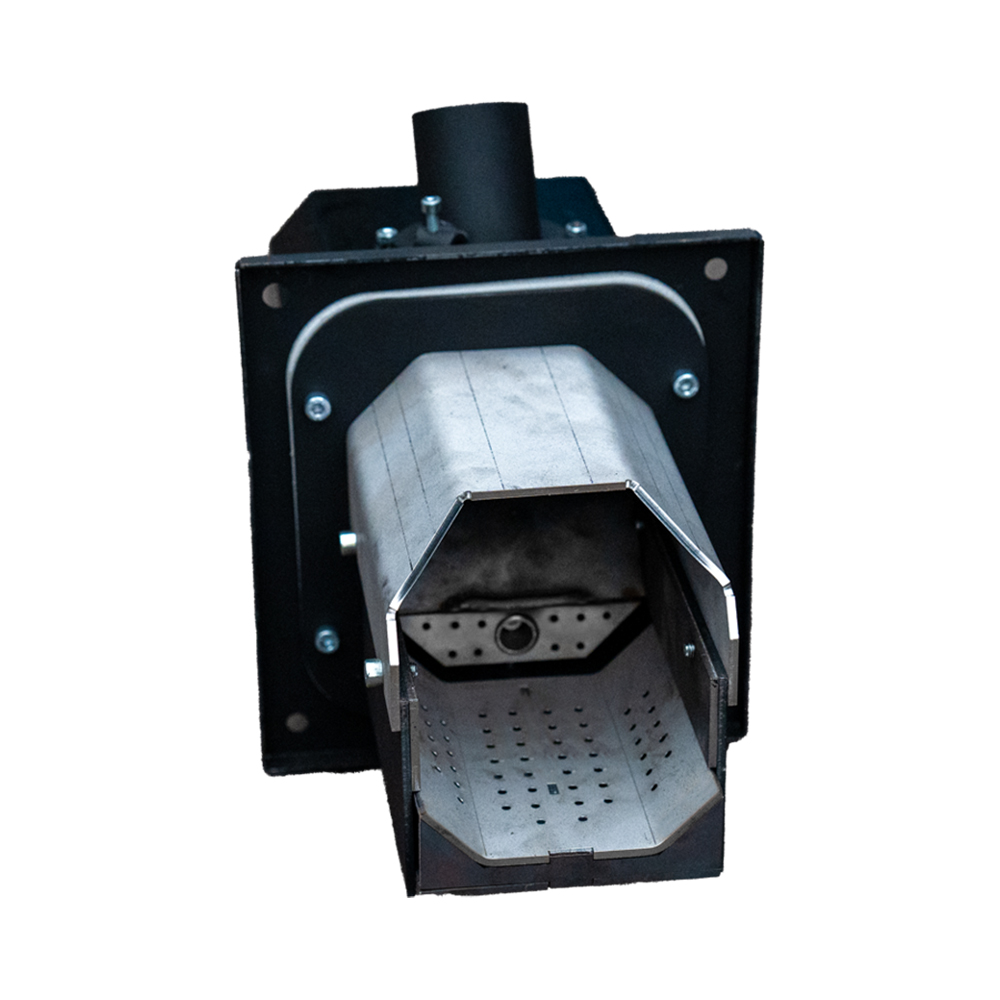

Palnik
Kocioł wyposażono w nowoczesny palnik PELLMET marki ElgoMax. Pracuje on z modulacją mocy, dlatego automatycznie dopasowuje ilość wytwarzanego ciepła do aktualnego zapotrzebowania budynku. Palnik posiada rozdział powietrza na pierwotne i wtórne. Dzięki temu spalanie pelletu przebiega bardzo efektywnie i może osiągać sprawność nawet do 99%. Ślimak podający paliwo znajduje się wewnątrz paleniska. Takie rozwiązanie eliminuje problemy typowe dla palników grawitacyjnych, między innymi zawieszanie się paliwa. Dodatkowo palnik wyposażono w automatyczny mechanizm czyszczenia. Siłownik steruje zgarniaczem, który usuwa zgorzel powstającą podczas spalania pelletu gorszej jakości. Dzięki temu obsługa kotła jest prostsza, a urządzenie pracuje stabilnie przez długi czas. Wbudowana dmuchawa zapewnia odpowiednią ilość powietrza do spalania. W efekcie proces spalania jest wydajny, a zużycie paliwa pozostaje na optymalnym poziomie.

Regulator temperatury Pele Bord 760
Sterownik Pele Bord 760 odpowiada za automatyczne sterowanie pracą kotła na pellet. Obsługuje podajnik paliwa, wentylator nadmuchowy, zapalarkę, pompę C.O. oraz opcjonalnie pompę CWU i zawór mieszający. Ponadto umożliwia sterowanie obiegiem grzejnikowym oraz ogrzewaniem podłogowym. Trzecim niezależnym obiegiem jest ciepła woda użytkowa. Sterownik automatycznie rozpala paliwo oraz kontroluje cały proces spalania. Dzięki temu użytkownik nie musi ręcznie regulować parametrów pracy kotła. Urządzenie współpracuje również z termostatem pokojowym, modułem internetowym, sygnalizatorem alarmów oraz mechanizmem czyszczącym. Co więcej, pozwala wygodnie zarządzać instalacją grzewczą i zwiększa komfort codziennego użytkowania.

Dane techniczne:

• Nominalna moc cieplna – 13 kW
• Powierzchnia grzewcza kotła – 1,7 m²
• Pojemność wodna kotła – 72 l
• Orientacyjna wielkość ogrzewanej powierzchni – do 160 m²
• Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
• Klasa energrtyczna kotła – A+
• Sprawność – 89 %
• Pojemność komory zasobnika – 135 kg
• Maks. temperatura zasilania – 85 °C
• Min. temperatura zasilania – 55 °C
• Średnia temperatura spalin – 120 °C
• Maks. dopuszczalne ciśnienie robocze – 1,5 MPa
• Ciśnienie próbne – 3,5 MPa
• Wymagany ciąg spalin – 0,2 mbar
• Przekrój komina min. – 250 cm²
• Min. Wysokość komina – 6m
• Średnica czopucha – 160 mm
• Masa kotła – 304 kg
• Masa kotła w transporcie – 314 kg
• Średnica króćca zasilania (na górze kotła) i powrotu (z tyłu) – 6/4”
• Średnica króćca miarkownika ciągu – 3/4”
• Emisja hałasu – <50 dB

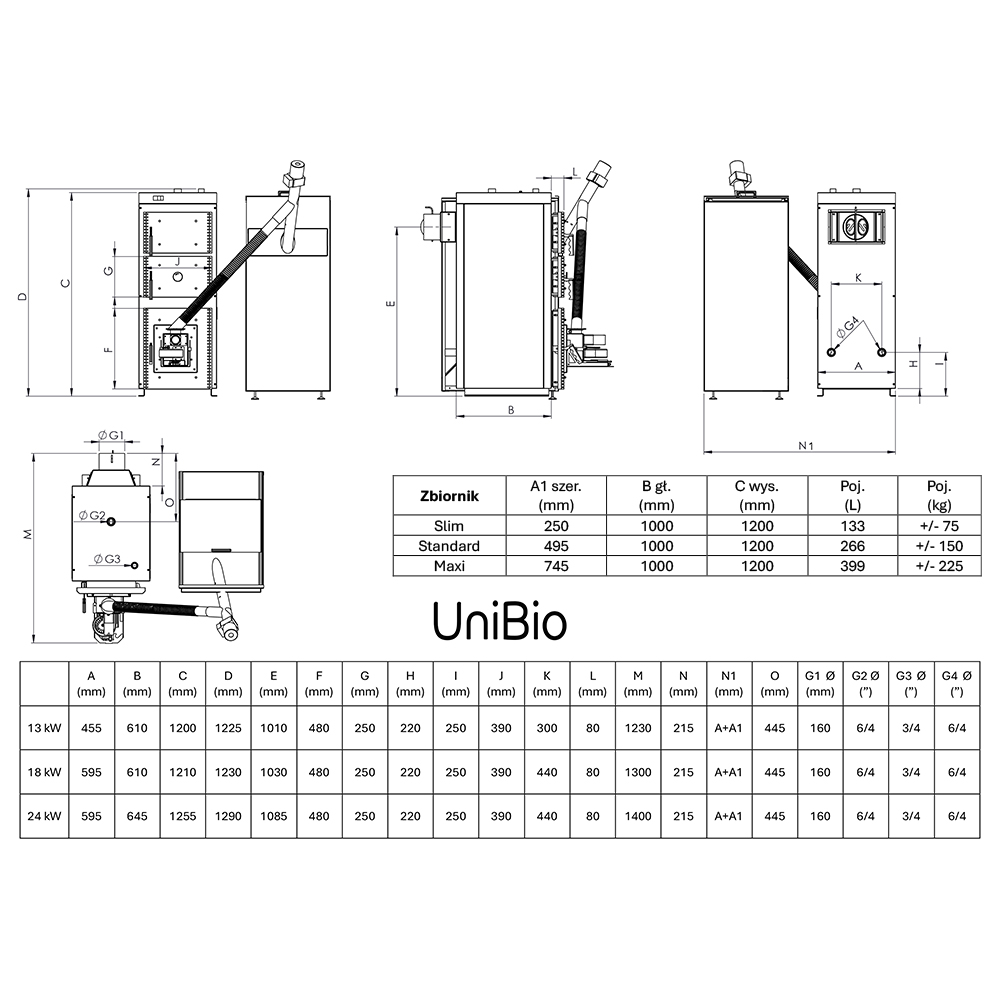

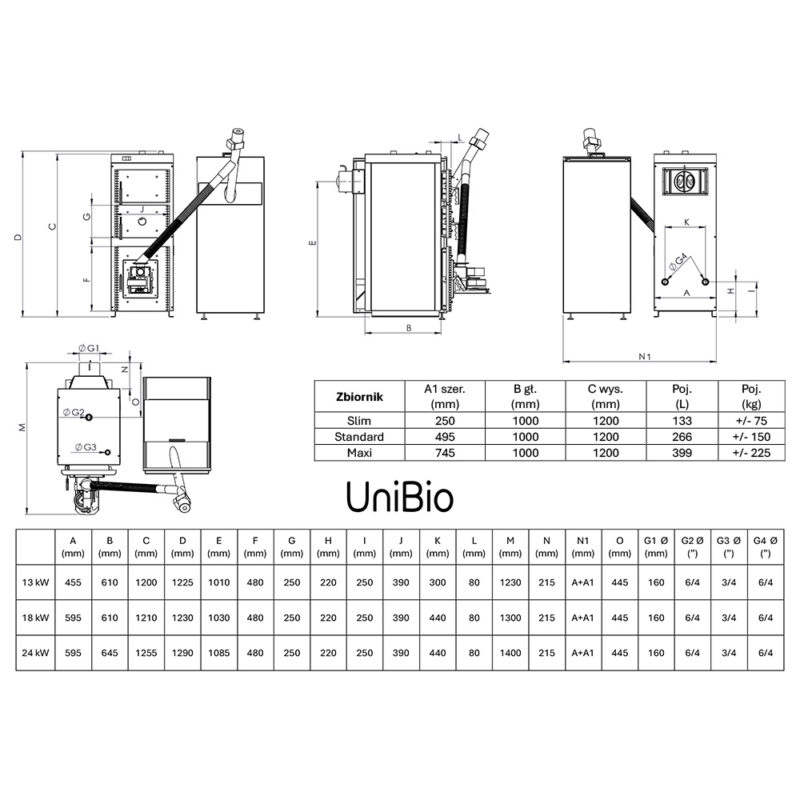

• Wysokość – 1170 mm
• Szerokość – 910 mm (kocioł z zasobnikiem standard)
• Głębokość – 560 mm

UWAGA: W naszych kotłach nie stosujemy popielników.

Kotły typu UniBio mogą być montowane w układach:

• otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
• zamkniętym  zgodnie z wymaganiami  normy  PN-EN 12828 „Instalacje ogrzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
