Kocioł zasypowy C.O. na paliwa stałe UniTech 13kW – 5 KLASA, EKOPROJEKT
Budowa
Zasadnicze elementy kotła to: korpus z częścią paleniskową, konwekcyjną i popielnikową, izolacja cieplna i czopuch. Korpus jest zasadniczym elementem kotła, od konstrukcji którego zależy efektywność i
emisyjność spalania. Wykonany jest z blach stalowych o grubości 4 i 6 mm. Składa się z części popielnikowej, paleniskowej i konwekcyjnej.
Część popielnikowa – znajduje się na dole kotła (pod palnikiem) i stanowi komorę, w której gromadzi się popiół, usuwanie popiołu realizujemy wyjmując go przez drzwiczki popielnikowe, kocioł nie posiada popielnika. W drzwiczkach tych zamontowana jest klapa powietrzna służąca do regulacji dopływu powietrza podstawowego do komory spalania. W miejsce to można założyć dmuchawę ze sterownikiem po odkręceniu klapy powietrza bądź miarkownik ciągu, zaczepiając łańcuszek o dedykowany otwór. Kocioł nie posiada popielnika.

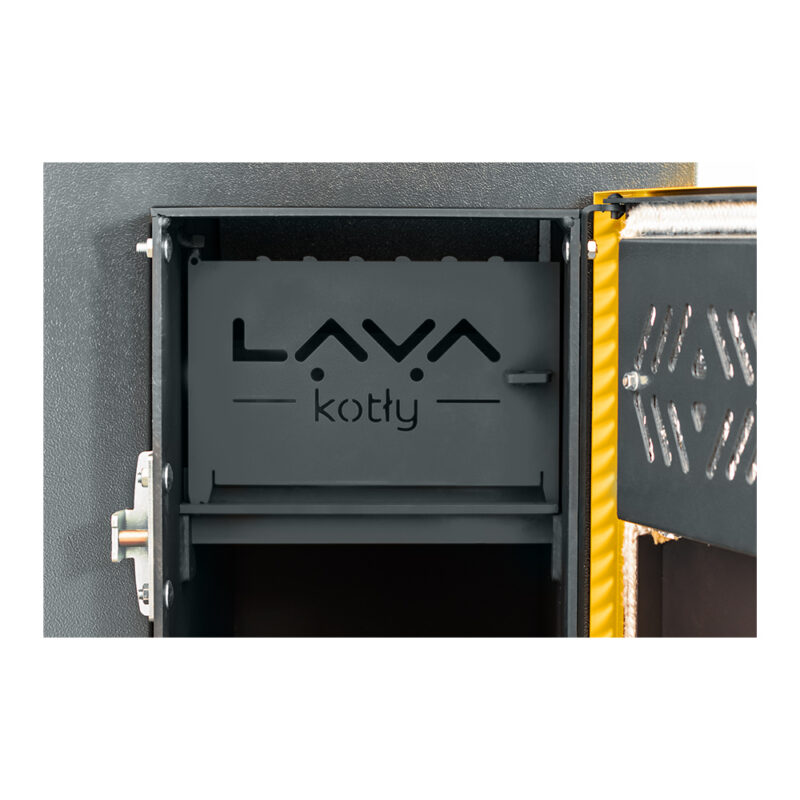

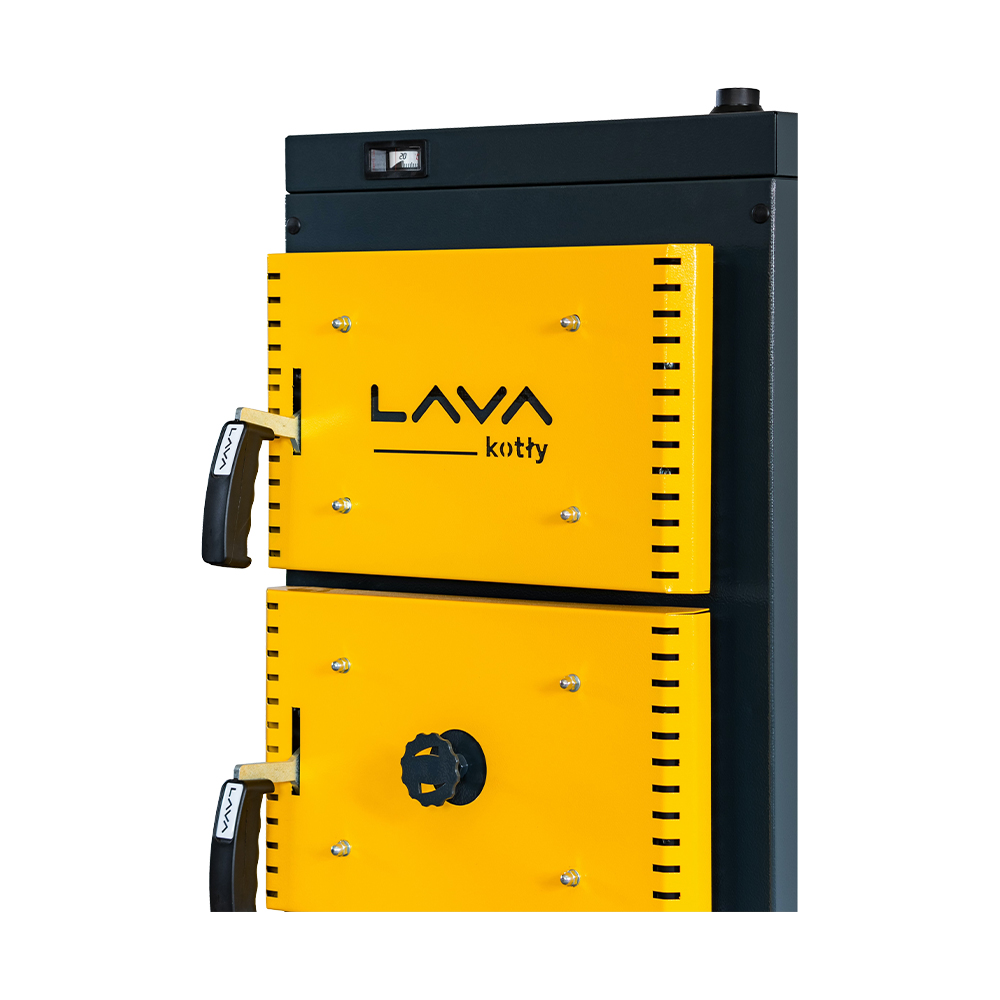

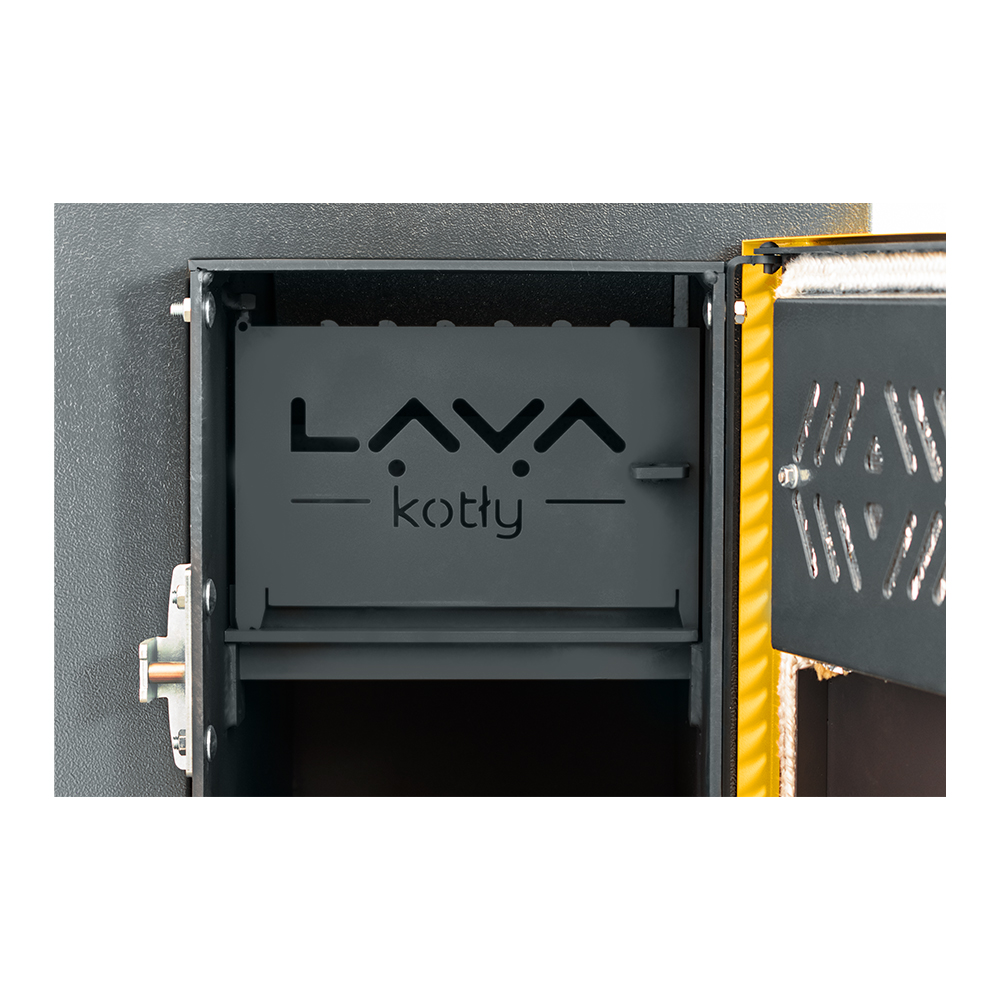

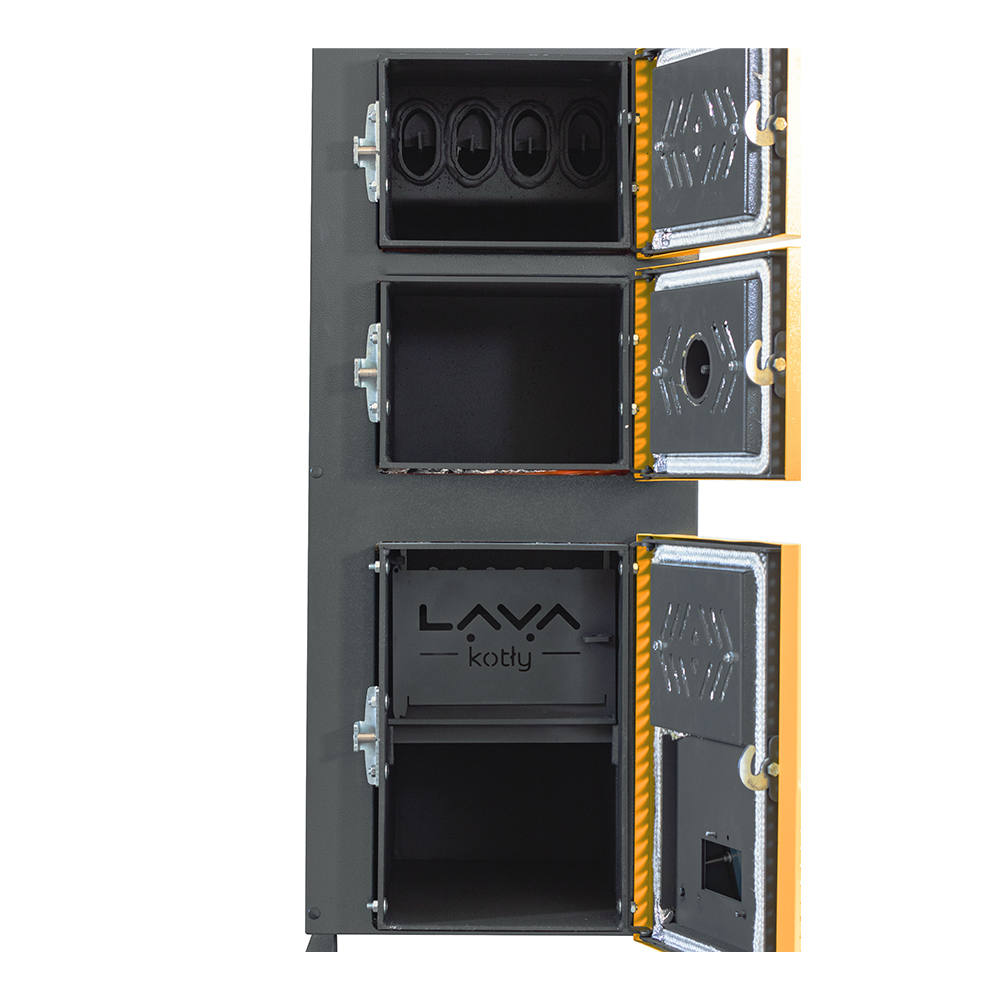

Część paleniskowa – od dołu ograniczona jest żeliwnym rusztem, na którym odbywa się proces spalania paliwa. Dysza ceramiczna – umieszczona jest w tylnej części komory paleniskowej (spalania) i składa się z trzech kształtek ogniotrwałych. Dysza ceramiczna pozwala na akumulację uzyskiwanego w kotle ciepła oraz uzyskanie wysokiej temperatury spalania, co tym samym zwiększa znacznie jego sprawność i wydajność. Kształtki dyszy ceramicznej w komorze spalania, rozgrzewają się do wysokiej temperatury umożliwiając spalenie wszelkich lotnych składników węgla. Elementy dyszy wymagają okresowej wymiany ze względu na duże obciążenie cieplne. Część paleniskowa zamykana jest drzwiczkami obsługowymi (zasypowymi) przez które następuje ręczny zasyp paliwa. Paliwo osypuje się do kotła na ruszt, po płycie zsypowej (umieszczonej poniżej dolnej krawędzi drzwiczek obsługowych). W drzwiczkach zasypowych umieszczona jest przepustnica powietrza służąca do regulacji powietrza napowietrzającego komorę spalania. Na bocznej ścianie kotła znajduje się przepustnica powietrza wtórnego, poprzez którą doprowadzane jest powietrze do komory spalania w rejonie dyszy ceramicznej.

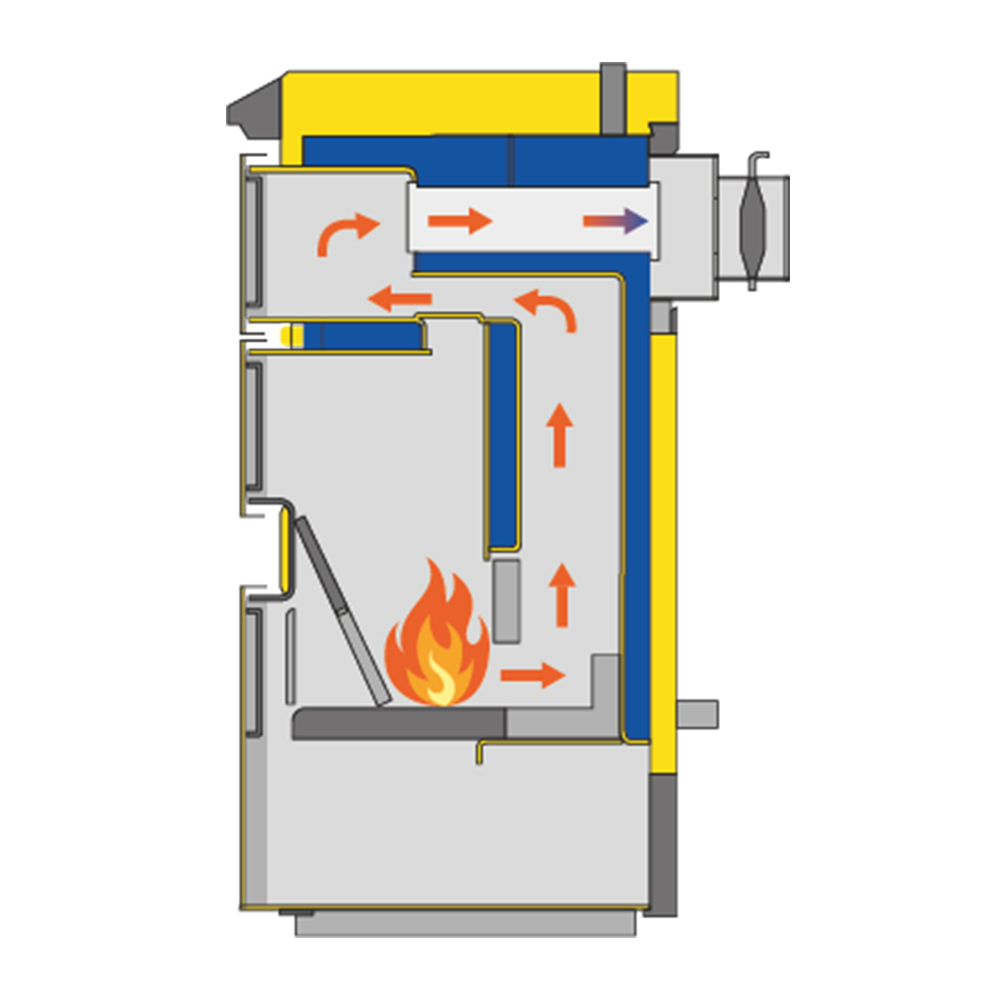

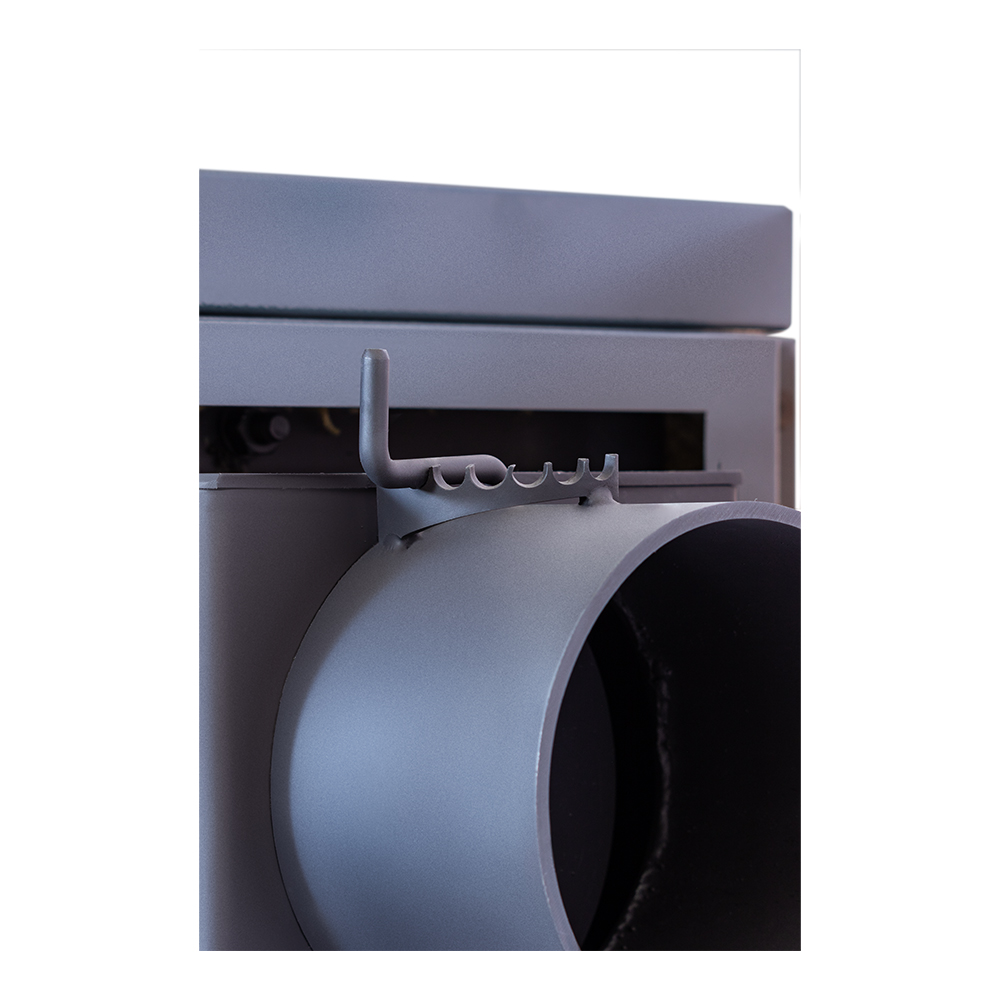

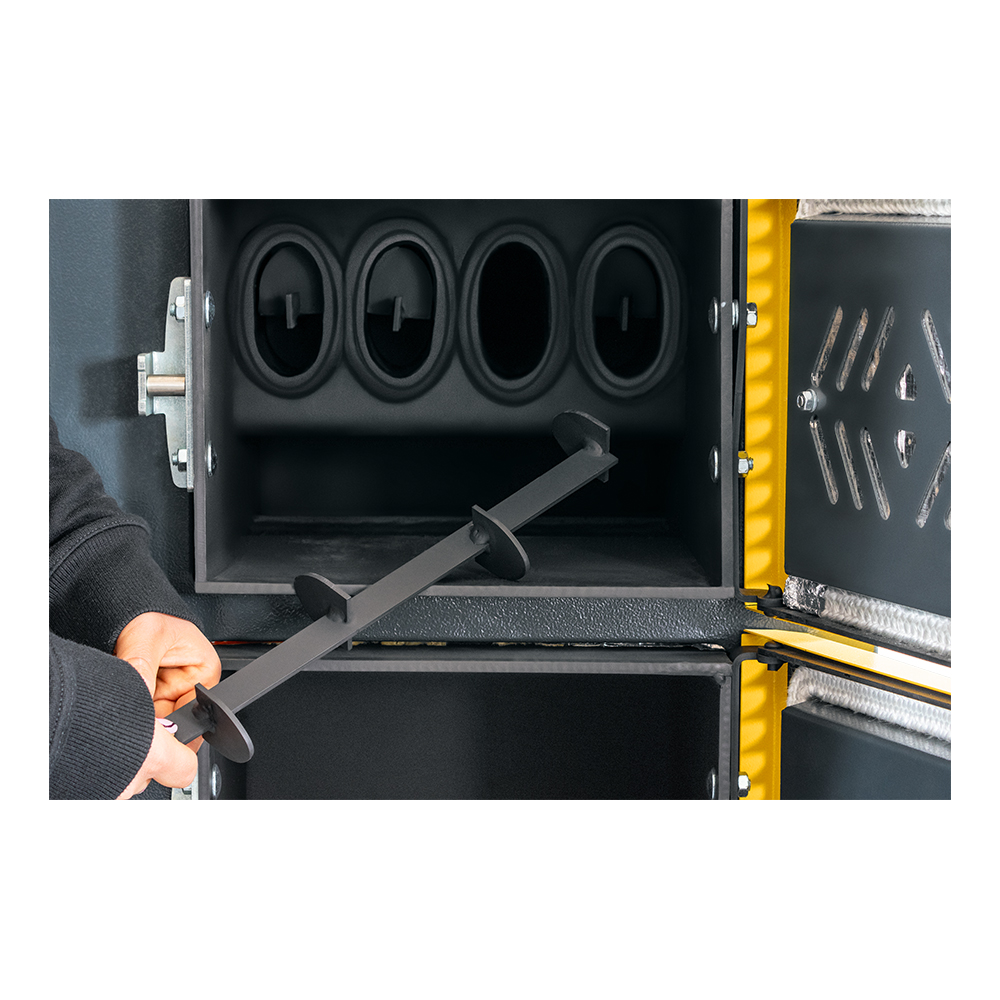

Część konwekcyjna – stanowi układ pionowych i poziomych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowych umieszczone są zawirowywacze, które powodują zawirowanie przepływu spalin uzyskując ich wyhamowanie i
intensyfikację wymiany ciepła. Kanał ten połączony jest z czopuchem, który jest łącznikiem kotła z instalacją kominową. W górnej części konwekcyjnej znajdują drzwiczki wyczystne służące do usuwania osadów sadzy.

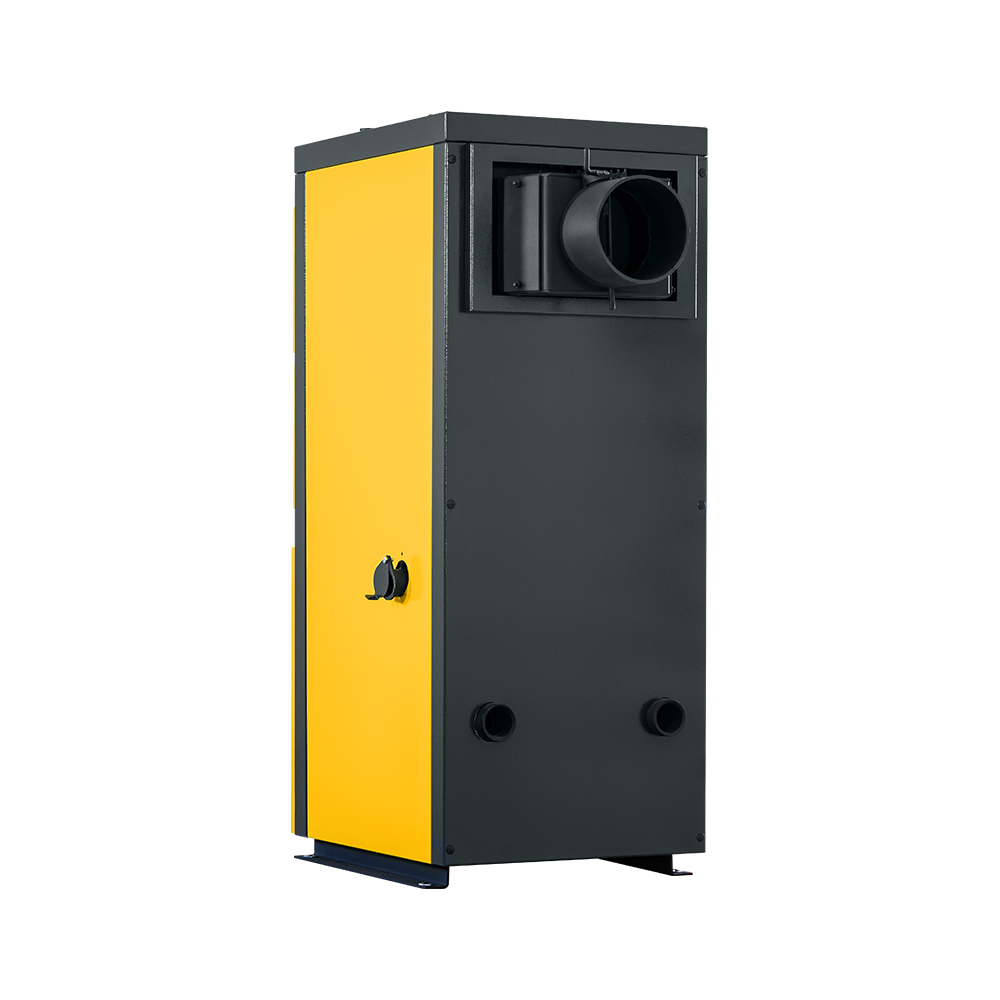

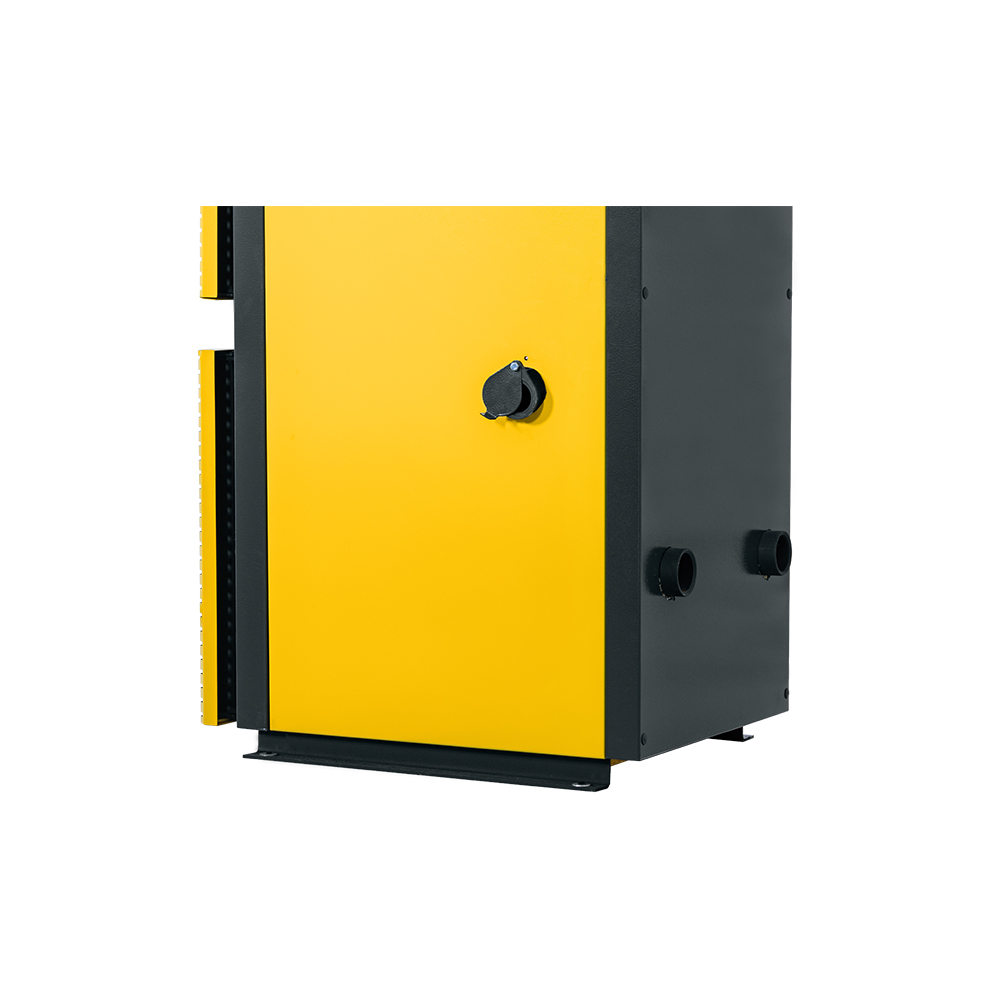

Izolacja termiczna wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych lub malowanych farbą proszkową. Izolacja zapobiega utracie ciepła i zapewnia bezpieczną temperaturę powierzchni zewnętrznej. Kocioł posiada gwintowane króćce: zasilania, powrotu i spustowy. W górnej części kotła umieszczono króćce wody zasilającej, a na dole z tyłu króćce wody powrotnej i spustowy.

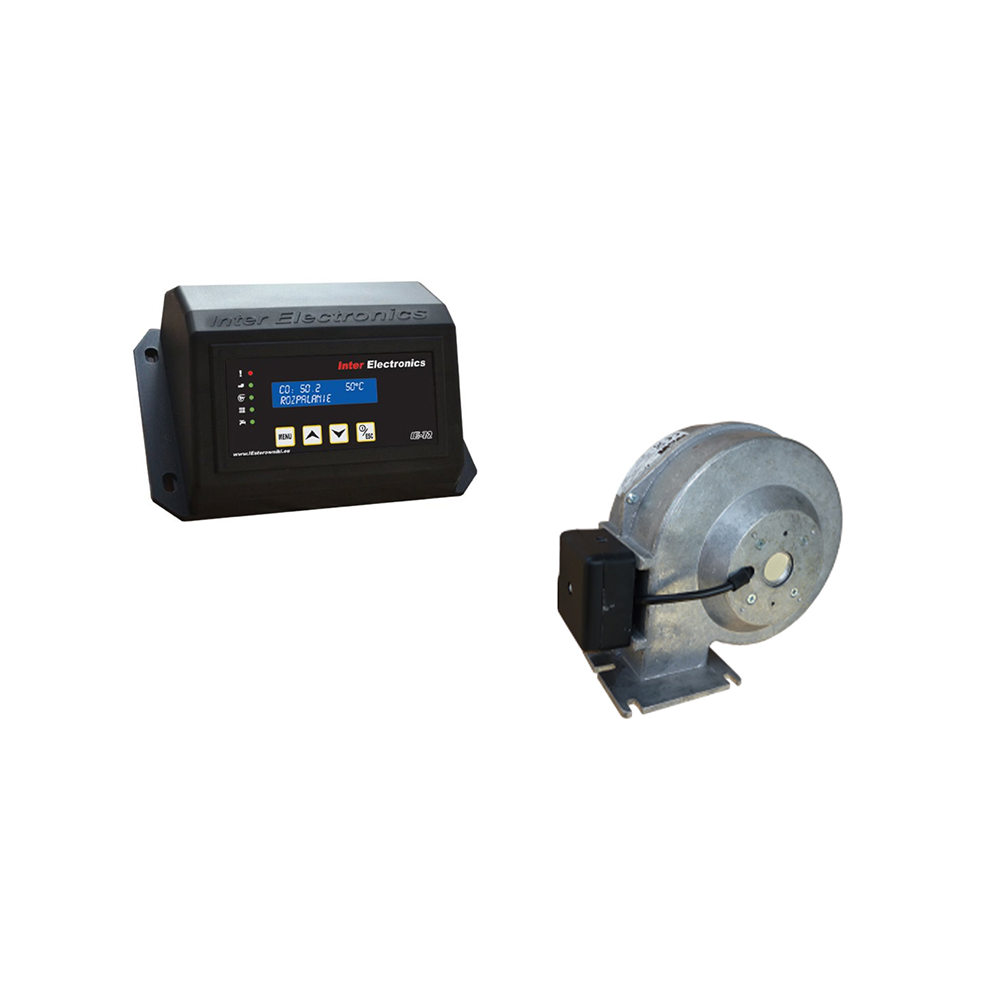

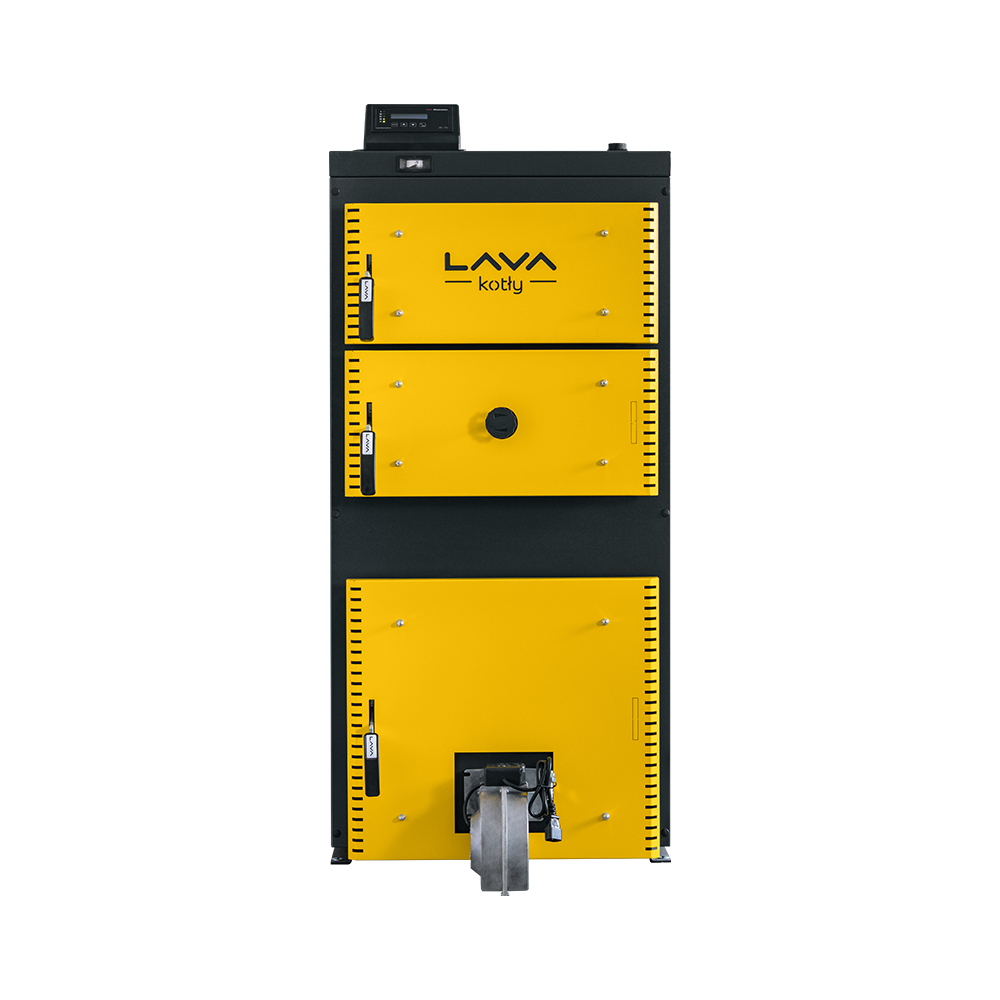

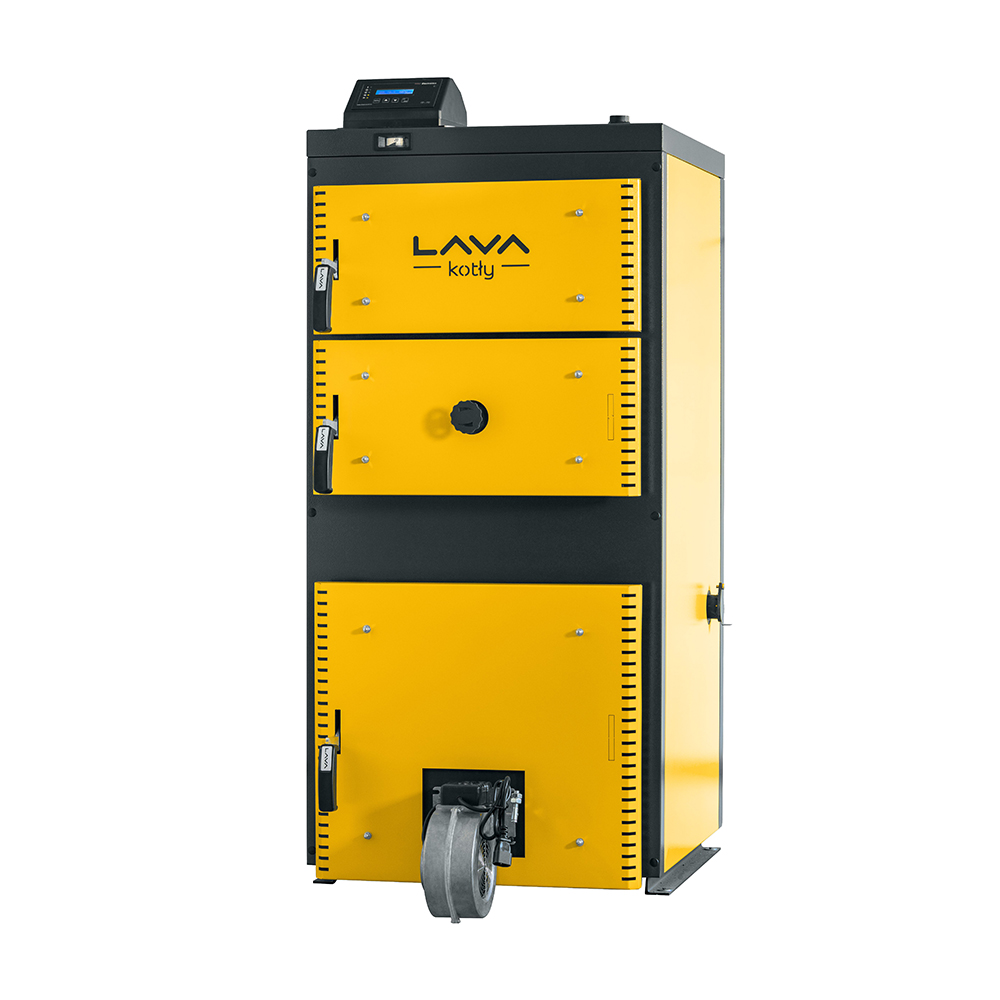

Opcjonalny sterownik z dmuchawą w zestawie
Wyposażenie
- Czujnik pompy CO.
- Czujnik pompy CWU.
- Czujnik dmuchawy.
- Czujnik termostatu pokojowego.
- Dodatkowo do sterownika można zamontować czujnik spalin PT1000.

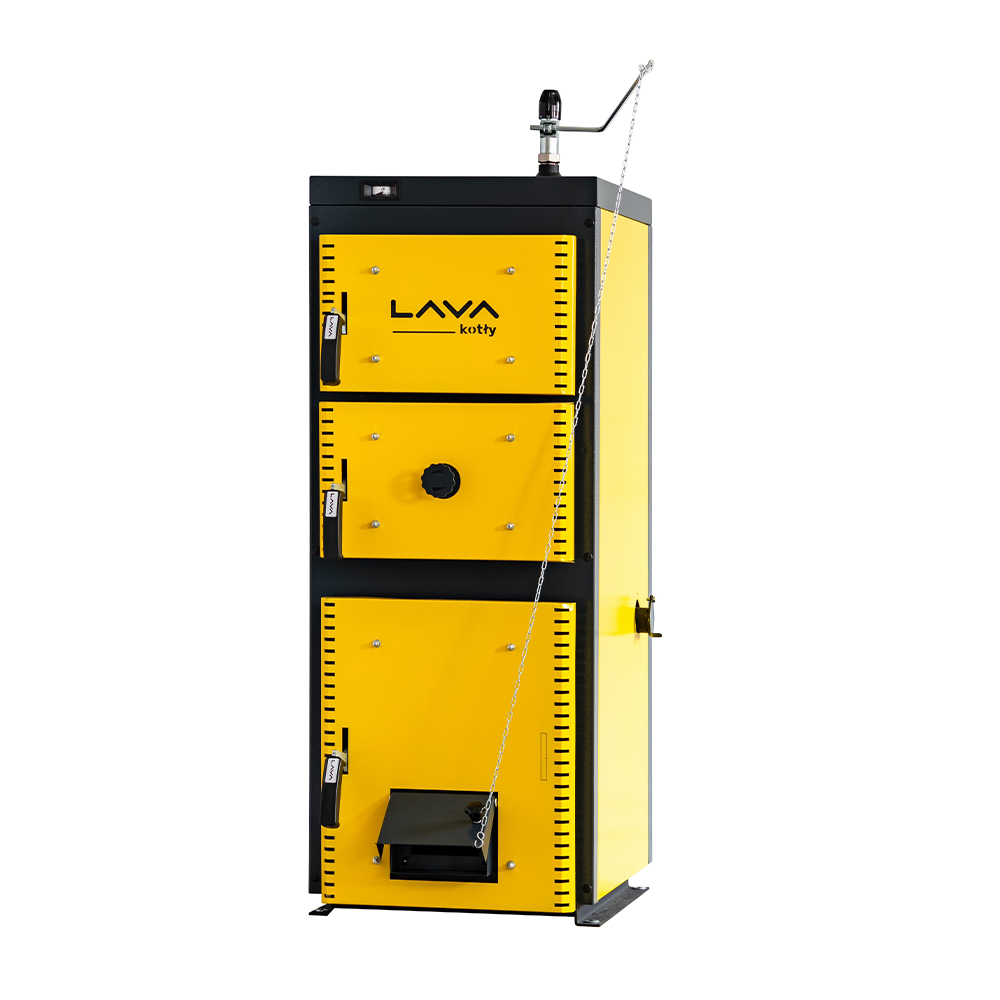

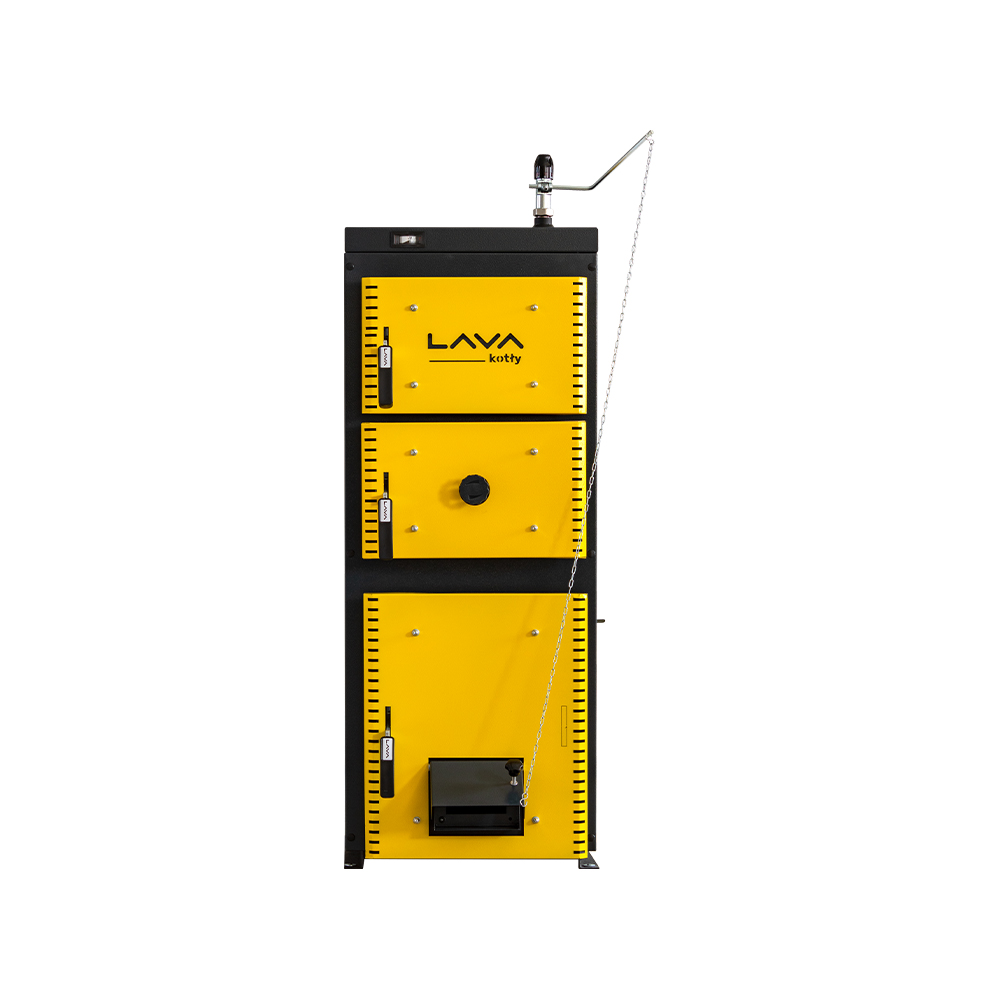

Opcjonalny mairkownik ciągu (łańcuszek)
Zalety miarkownika
- Nie wymaga zasilania elektrycznego.
- Automatycznie utrzymuje zadaną temperaturę kotła.
- Ogranicza zużycie paliwa.
- Zapobiega przegrzewaniu kotła.
- Wydłuża czas spalania jednego zasypu..

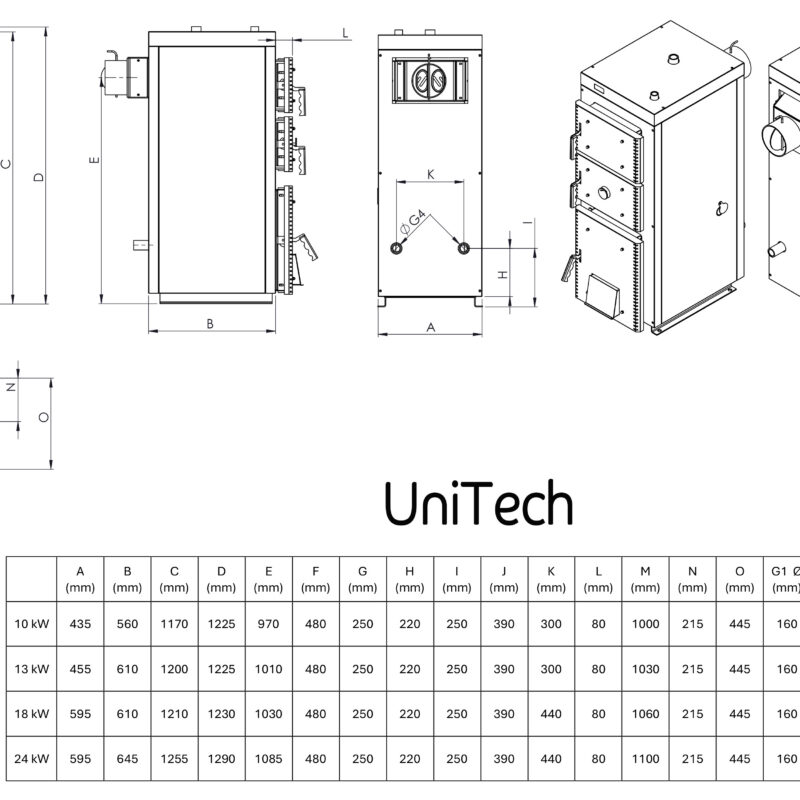

Dane techniczne:
- Nominalna moc cieplna – 13 kW
- Stałopalność – 4,5 h
- Powierzchnia grzewcza kotła – 1,7 m²
- Pojemność wodna kotła – 72 l
- Orientacyjna wielkość ogrzewanej powierzchni – do 160 m²
- Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
- Klasa energetyczna – B
- Sprawność – 89 %
- Pojemność komory spalania – 28 dm³
- Maks. temperatura zasilania – 95 °C
- Min. temperatura zasilania – 55 °C
- Średnia temperatura spalin – 150 °C
- Maks. temp. wody zasilającej zbiornik buforowy – 95 °C
- Maks. dopuszczalne ciśnienie robocze – 0,2 MPa
- Ciśnienie próbne – 3 bary
- Wymagany ciąg spalin – 0,2 mbar
- Przekrój komina min. – 250 cm²
- Min. Wysokość komina – 6m
- Średnica czopucha – 160 mm (nypel)
- Masa kotła – 254 kg
- Masa kotła w transporcie – 264 kg
- Średnica króćca zasilania (na górze kotła) i powrotu (z tyłu) – 6/4”
- Średnica króćca miarkownika ciągu – 3/4”
- Emisja hałasu – <30 dB

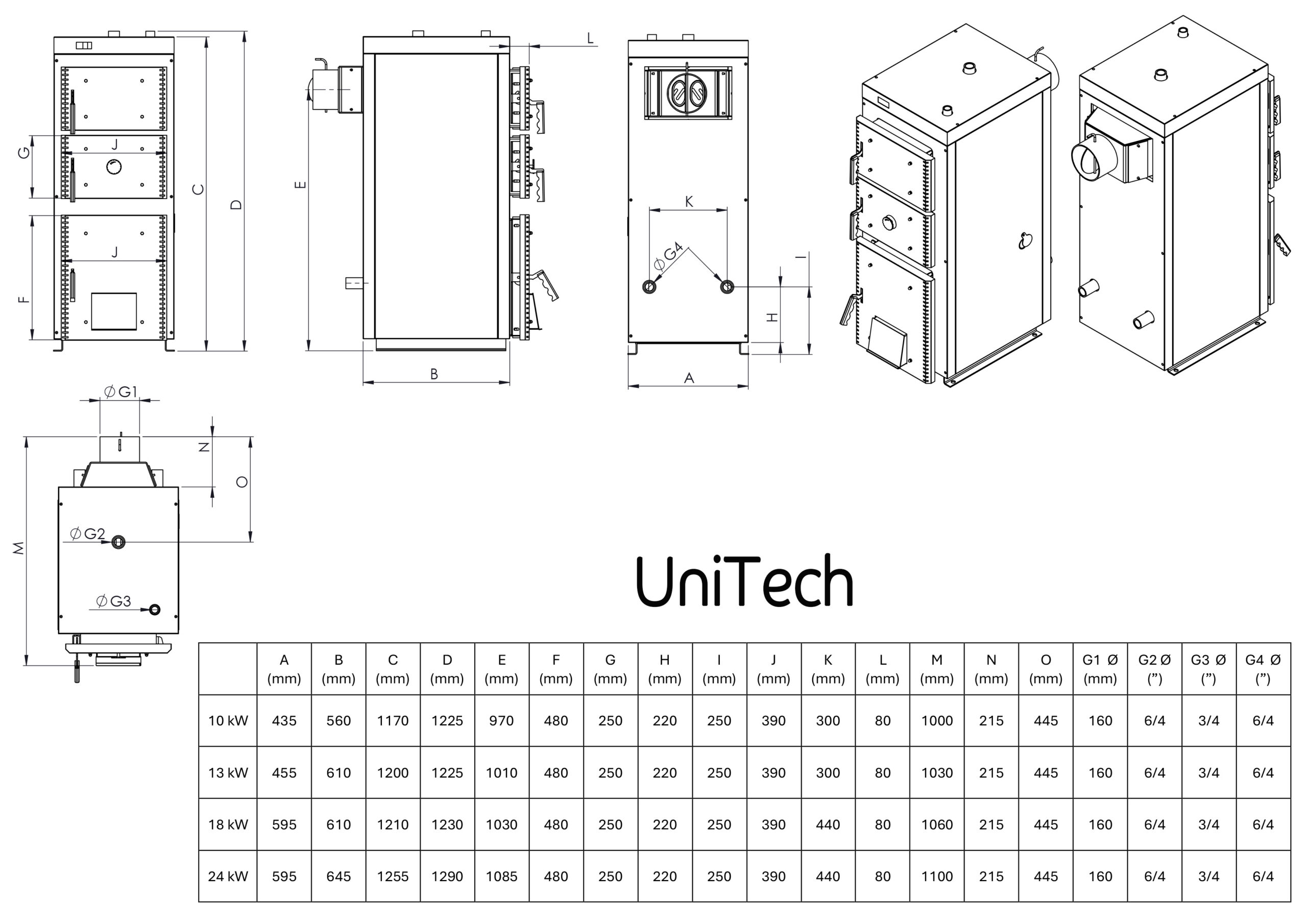

- Wysokość – 1170 mm
- Szerokość – 455 mm
- Głębokość – 560 mm
UWAGA! W naszych kotłąch nie stosujemy popielników.
Kotły typu UniTech mogą być montowane w układach:
- otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
- zamkniętym zgodnie z wymaganiami normy PN-EN 12828 „Instalacje grzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
