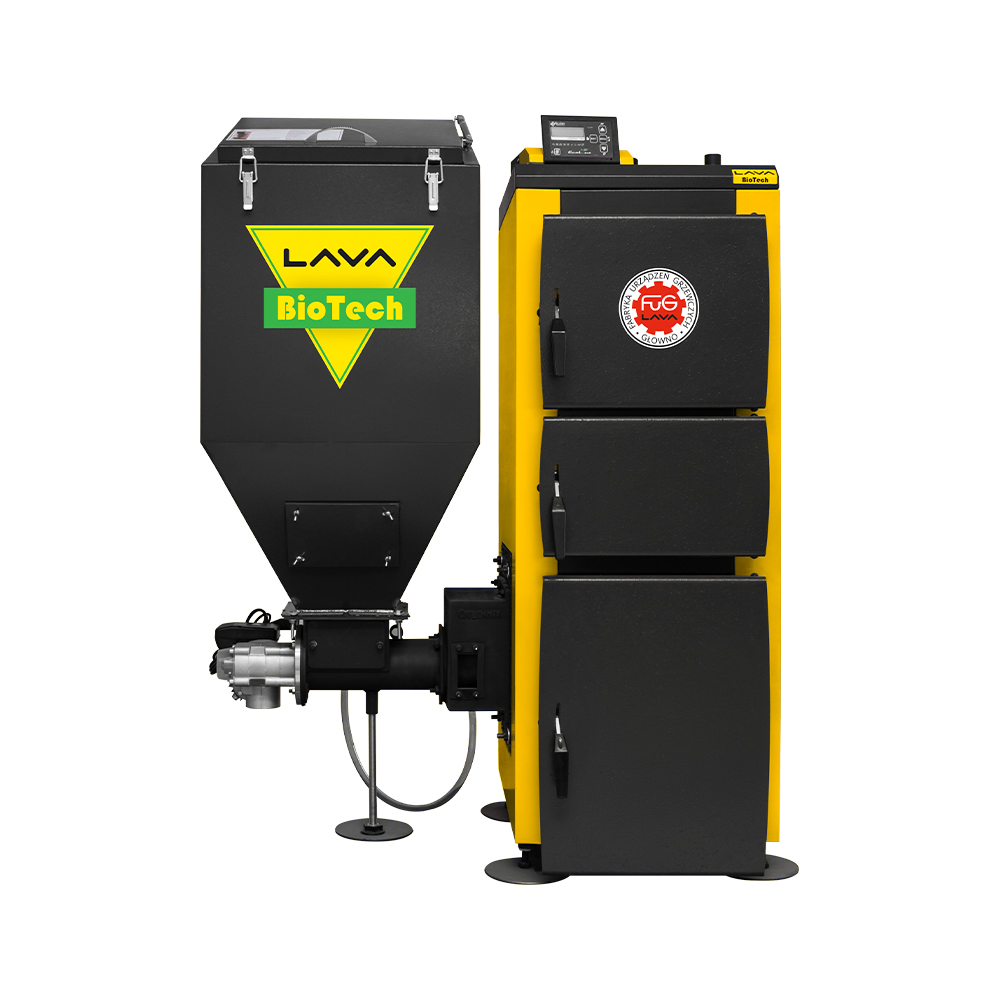

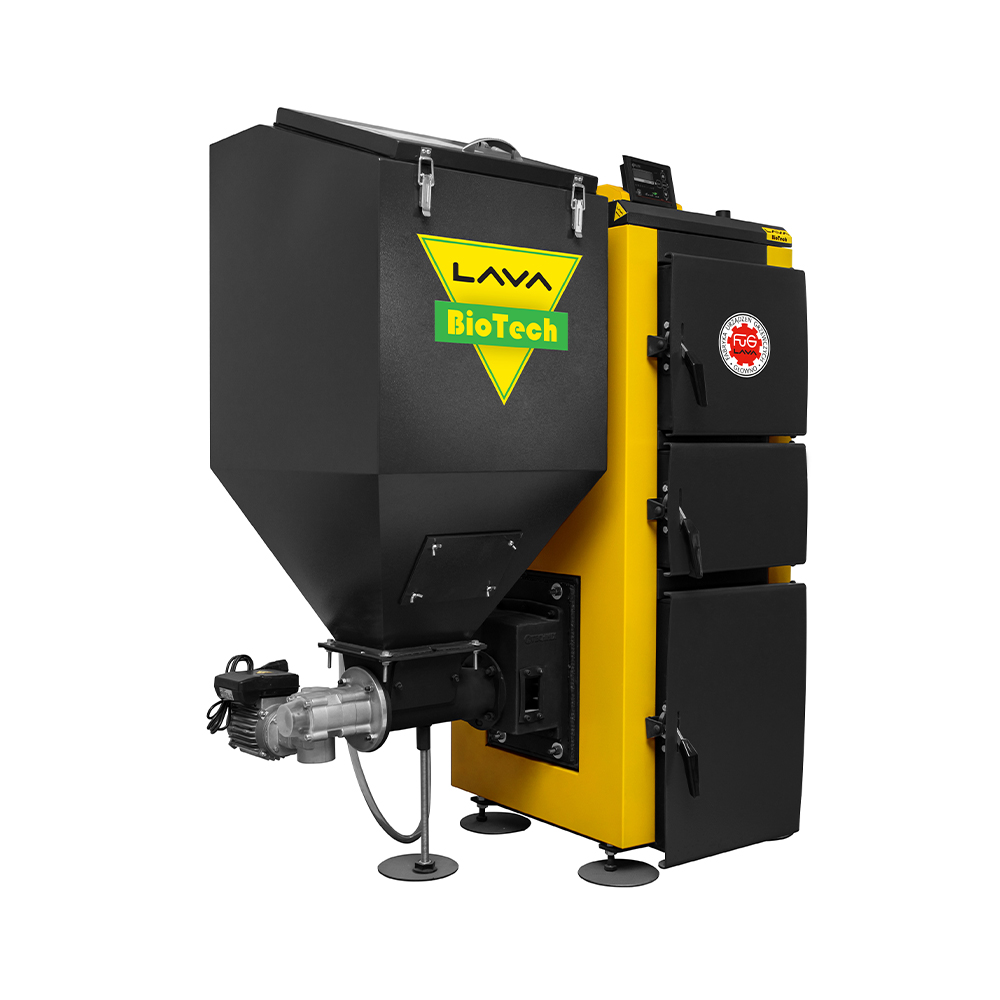

Kocioł C.O. automatyczny z podajnikiem ślimakowym na ekogroszek BioTech 9kW.

W pełni automatyczny 9kW kocioł C.O. groszkowy – tryb pracy w podtrzymaniu. Kocioł posiada Ekoprojekt i jest w 5 klasie energetycznej.

Nasze kotły tniemy laserowo oraz malujemy proszkowo, co znacznie przewyższa jakością standardowo produkowane kotły wykonywane przez cięcie plazmowe i malowanie „na mokro”, dzięki czemu zapewniamy wyższą trwałość oraz estetykę wykonania.

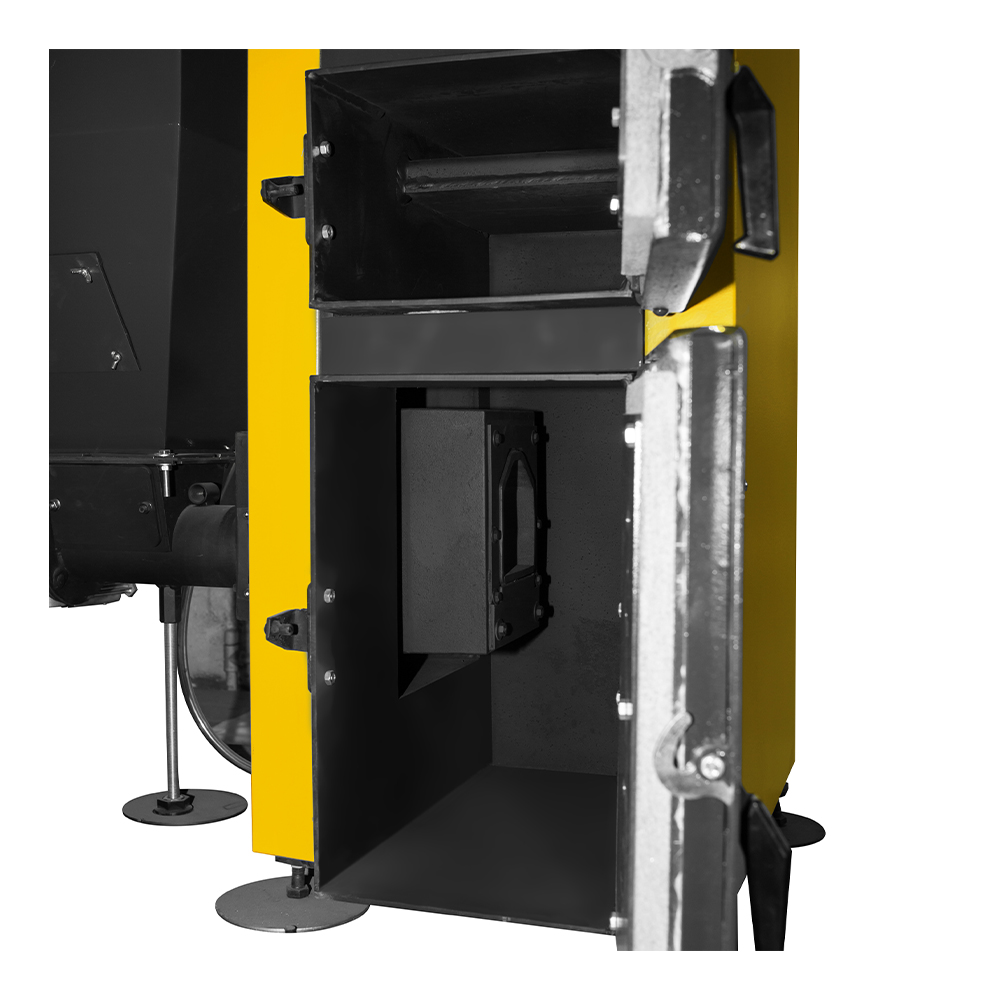

Każdy nasz kocioł posiada płaszcz wewnętrzny wykonany z blachy o grubości 6 mm (stal kotłowa), a także płaszcz zewnętrzny z blachy 4 mm, co dodatkowo wpływa na solidność konstrukcji oraz długą żywotność urządzenia. W środku znajdziecie Państwo odlane przez nas kształtki ceramiczne oraz wermikulitowe, które poprawiają efektywność spalania oraz akumulację ciepła.

Dodatkowo korpus kotła oraz czopuch zabezpieczamy farbą odporną na temperaturę do 600 stopni, dzięki czemu opóźniamy w czasie proces korozji oraz zwiększamy trwałość urządzenia. Co istotne, w przeciwieństwie do standardowych rozwiązań, gdzie producenci nie malują elementów wewnętrznych, nasze kotły są dodatkowo zabezpieczone, co stanowi ich istotną przewagę jakościową.

Budowa

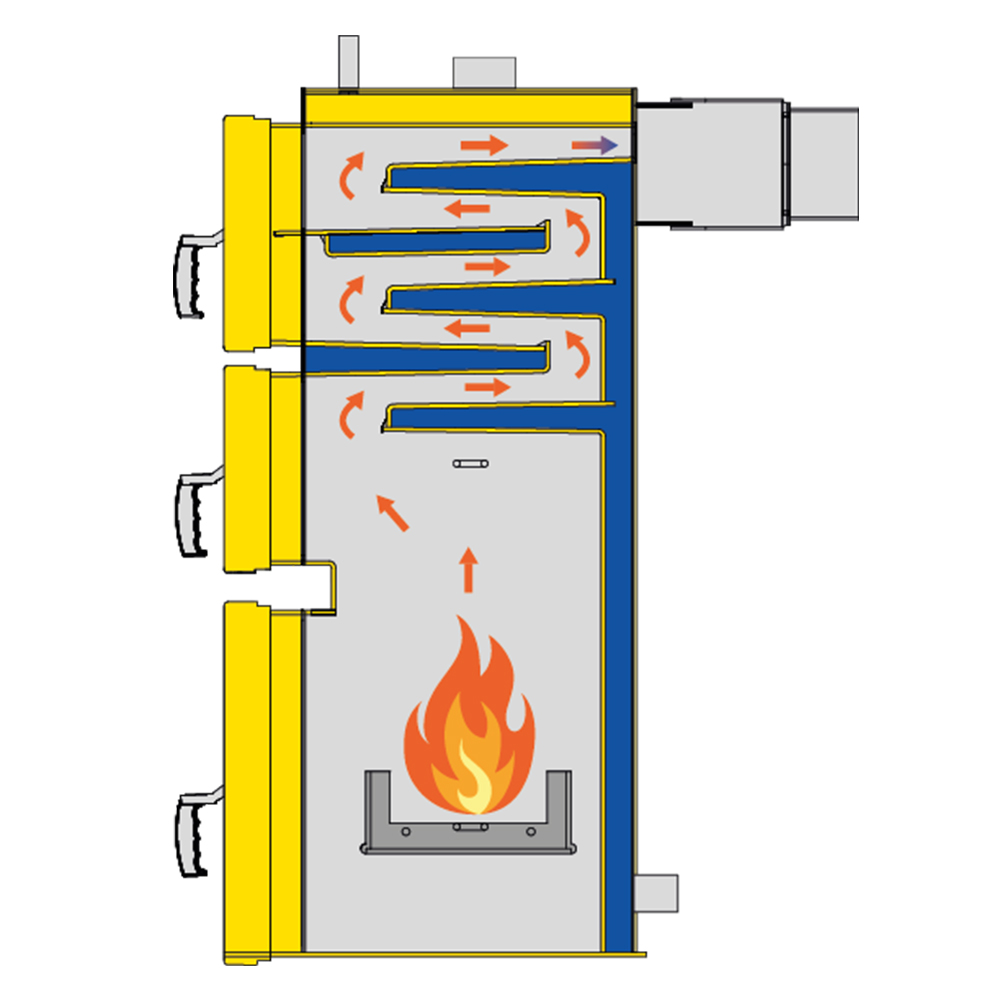

Część konwekcyjna stanowi układ pięciu kanałów wodnych, położonych na przemian z kanałami spalinowymi. Specyficzna budowa części konwekcyjnej (duża ilość kanałów spalinowych) powoduje długą drogę oraz zmianę kierunku i prędkości (przyspieszanie, wyhamowanie) przepływu spalin.

Konstrukcja wymiennika i rozbudowana powierzchnia powoduje, że przepływ spalin jest labiryntowy i zawirowany, a w konsekwencji zwiększa wymianę ciepła, wytrącanie grubszych frakcji i lotnych pyłów. Ostatni kanał spalinowy jest połączony z czopuchem. Rozwarty kształt kanałów wodnych korzystnie wpływa na cyrkulacje wody w kotle.

Czopuch

stanowi element łączący ostatni kanał spalinowy wymiennika ciepła z kominem. Umieszczony za kotłem i skierowany do tyłu lub do góry stanowi element łączący kocioł z kominem. Ze względów bezpieczeństwa czopuch nie posiada przepustnicy spalin, co tym samym uniemożliwia przypadkowe zamknięcie oraz zakłócenie wylotu spalin przy włączonym nadmuchu powietrza. W górnej części kotła umieszczono króćce wody zasilającej i pomiarowe, natomiast na dole z tyłu kotła króćce wody powrotnej i spustowy.

Połączenie podajnika z kotłem jest rozłączne co umożliwia jego demontaż i ponowny montaż, jeśli istnieje taka potrzeba (np. w przypadku transportu w pomieszczeniu do miejsca ustawienia). Ze względu na różne warunki lokalowe kotłowni, zespół podajnika i zasobnika paliwa może być zamontowany z prawej lub z lewej strony.

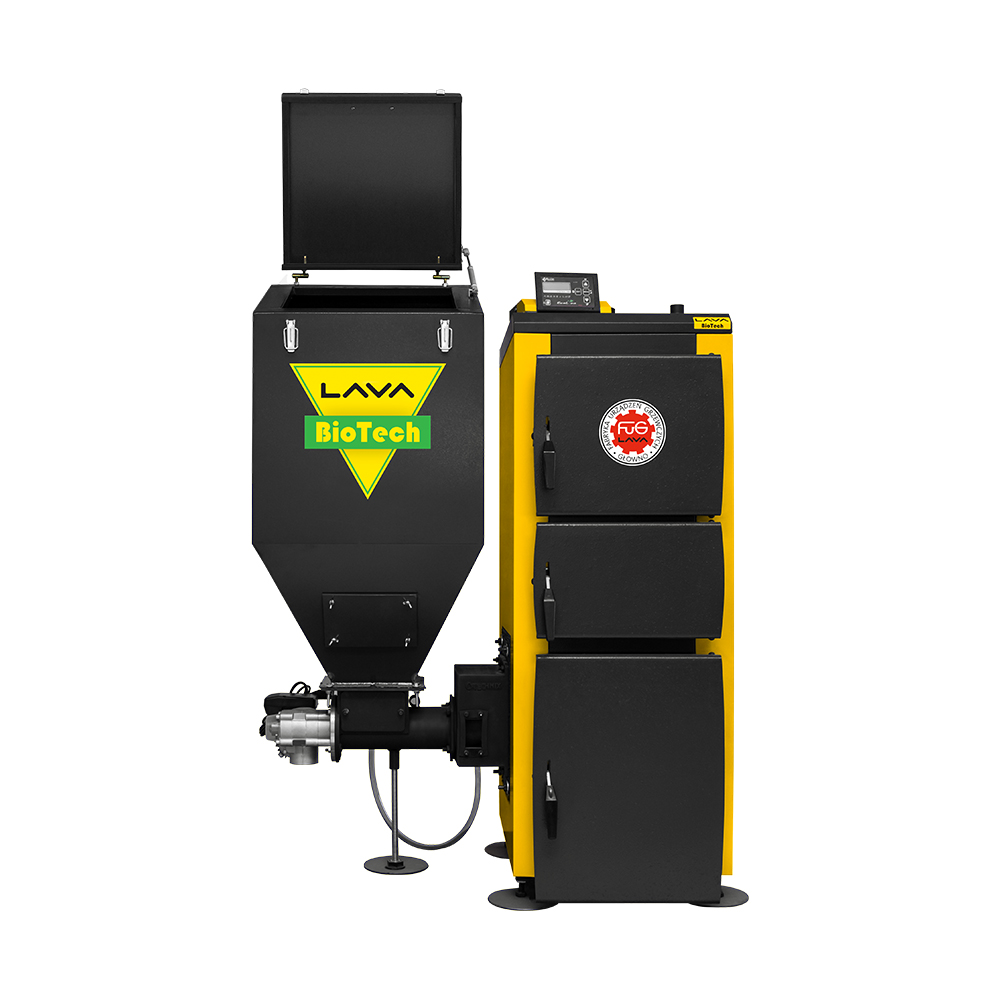

Zbiornik paliwa umieszczony jest z boku kotła, bezpośrednio nad podajnikiem ślimakowym. Wentylator zaś stanowi integralną część palnika i służy do cyklicznego dostarczenia odpowiedniej  ilości powietrza do palnika. Ilość dostarczanego powietrza należy regulować mikroprocesorowym regulatorem (sterownikiem), w związku z tym przesłona na wentylatorze powinna być cały czas otwarta. Izolacja cieplna wykonana jest z wełny mineralnej, umieszczonej w kasetach z blach stalowych malowanych proszkowo.

Palnik

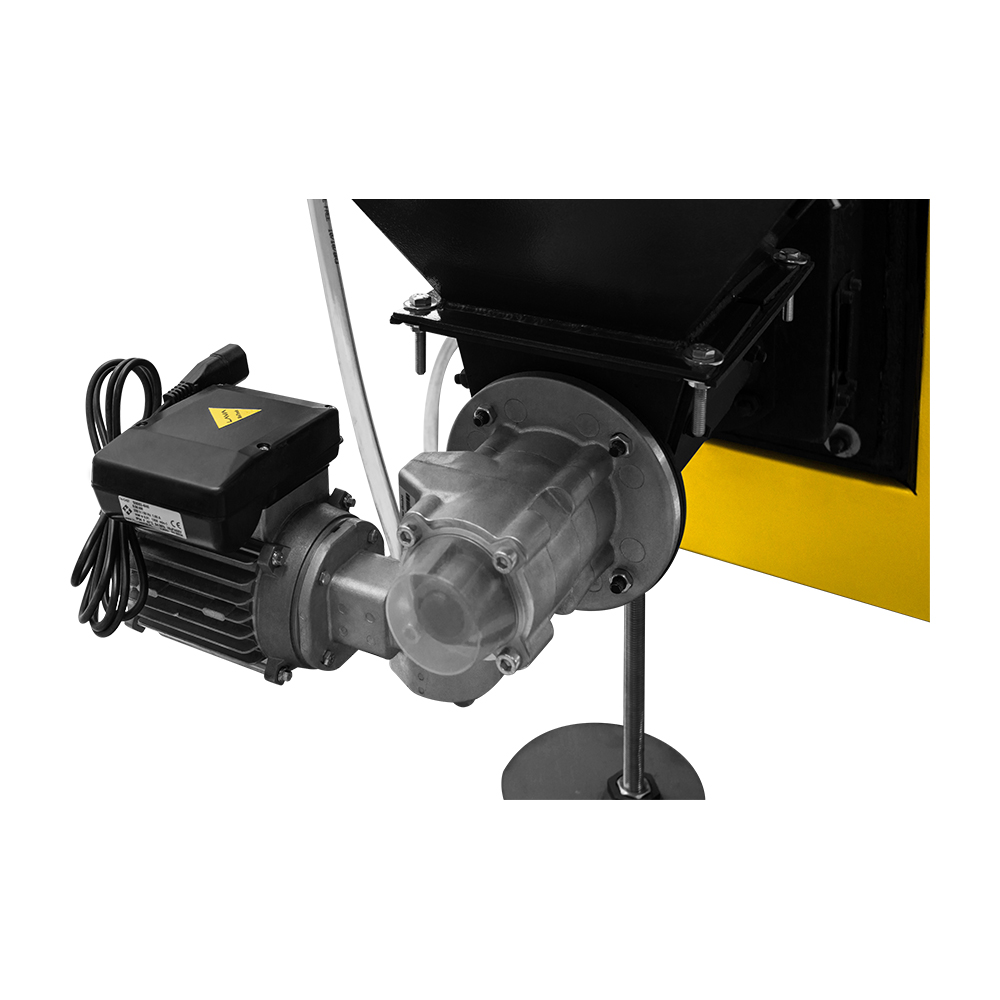

Palnik SV200 (Technix) to element kotła, który jest odpowiedzialny za dostaczenie ciepła poprzez spalanie groszku. Jego walory to przede wszystkim system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania. Zastosowanie motoreduktora z biegiem wstecznym na przekładni planetranej, zapobiegającemu cofaniu się opału. Spalanie groszku bez kłopotliwego mechanizmu samoczyszczącego, co przekłada się na bezawaryjność.

Sterownik

ARGOS PID+ jest sterownikiem przeznaczonym do kotłów wodnych na paliwa stałe z podajnikiem ślimakowym (ekogroszek), dzięki czemu znajduje szerokie zastosowanie w nowoczesnych instalacjach grzewczych. Urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, dlatego od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów, ponieważ może on skorzystać z algorytmu PID, który automatycznie dobierze moc w zależności od zastosowanego opału.

Co więcej, zaprogramowane algorytmy będą starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością oraz bez zbędnych skoków temperatury, co przekłada się na stabilną i wydajną pracę kotła. Dzięki rozbudowanym opcjom sterowania obiegami łatwo można dopasować pracę instalacji do indywidualnych potrzeb użytkownika, a tym samym zwiększyć oszczędność opału oraz komfort użytkowania.

Dodatkowo sterownik posiada licznik zużytego opału, co umożliwia przewidywanie momentu, w którym należy uzupełnić zasobnik paliwa, a tym samym zapewnia ciągłość pracy systemu grzewczego. Wbudowany moduł internetowy po podłączeniu do sieci LAN umożliwia zdalny dostęp do sterownika poprzez dedykowaną platformę ekotlownia.pl.

Funkcje

• Obsługa podajnika.
• Sterowanie dmuchawą.
• Obsługa pompy obiegowej C.O.
• Współpraca z pompą ciepłej wody użytkowej (CWU).
• Obsługa pompy cyrkulacyjnej  lub dodatkowego  obiegu  grzewczego.
• Sterowanie zaworem mieszającym.

Wyposażenie

• Czujnik temperatury CO.
• Czujnik temperatury CWU.
• Czujnik temperatury mieszacza.
• Czujnik temperatury podajnika.
• Czujnik zamknięcia klapy.
• Termostat awaryjny STB.
• Wbudowany moduł internetowy.

Dane techniczne:

• Nominalna moc cieplna – 9 kW
• Pojemność wodna kotła – 56 l
• Orientacyjna wielkość ogrzewanej powierzchni – od 60m2 do 100m2
• Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
• Sprawność – 91 %
• Pojemność komory zasobnika – 60 kg
• Maks. temperatura zasilania – 85 °C
• Min. temperatura zasilania – 55 °C
• Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
• Średnia temperatura spalin – 106 °C
• Wymagany ciąg spalin – 21 Pa
• Średnica czopucha – 160 mm
• Masa zestawu – 270 kg
• Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”

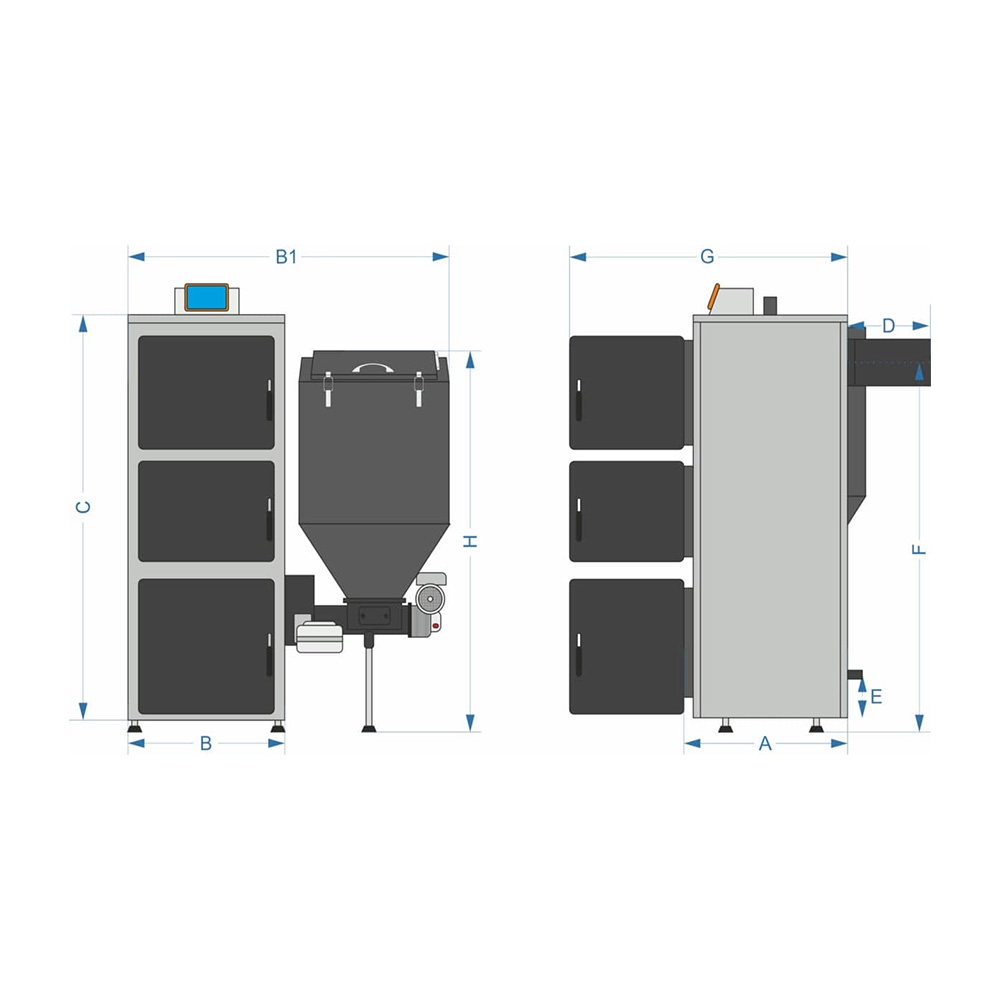

• Wysokość całkowita (C)- 1010 mm
• Szerokość (B1) – 1090 mm (kocioł ze zbiornikiem)
• Głębokość (A)- 560 mm
• Wysokość do wylotu spalin (F)- 650 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

Kotły typu BioTech mogą być montowane w układach:

• otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
• zamkniętym  zgodnie z wymaganiami  normy  PN-EN 12828 „Instalacje  grzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
