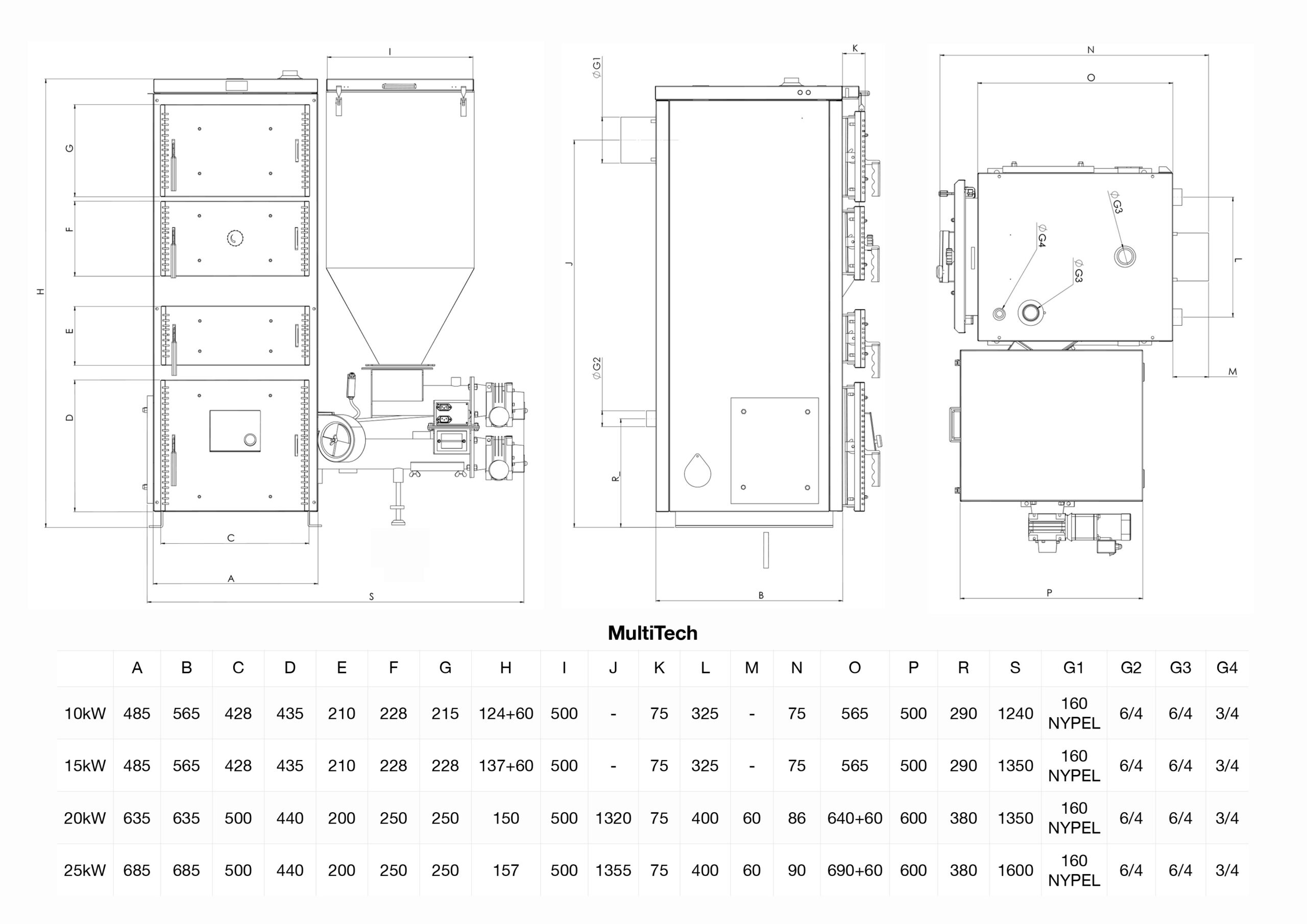

Pobierz rysunek techniczny.

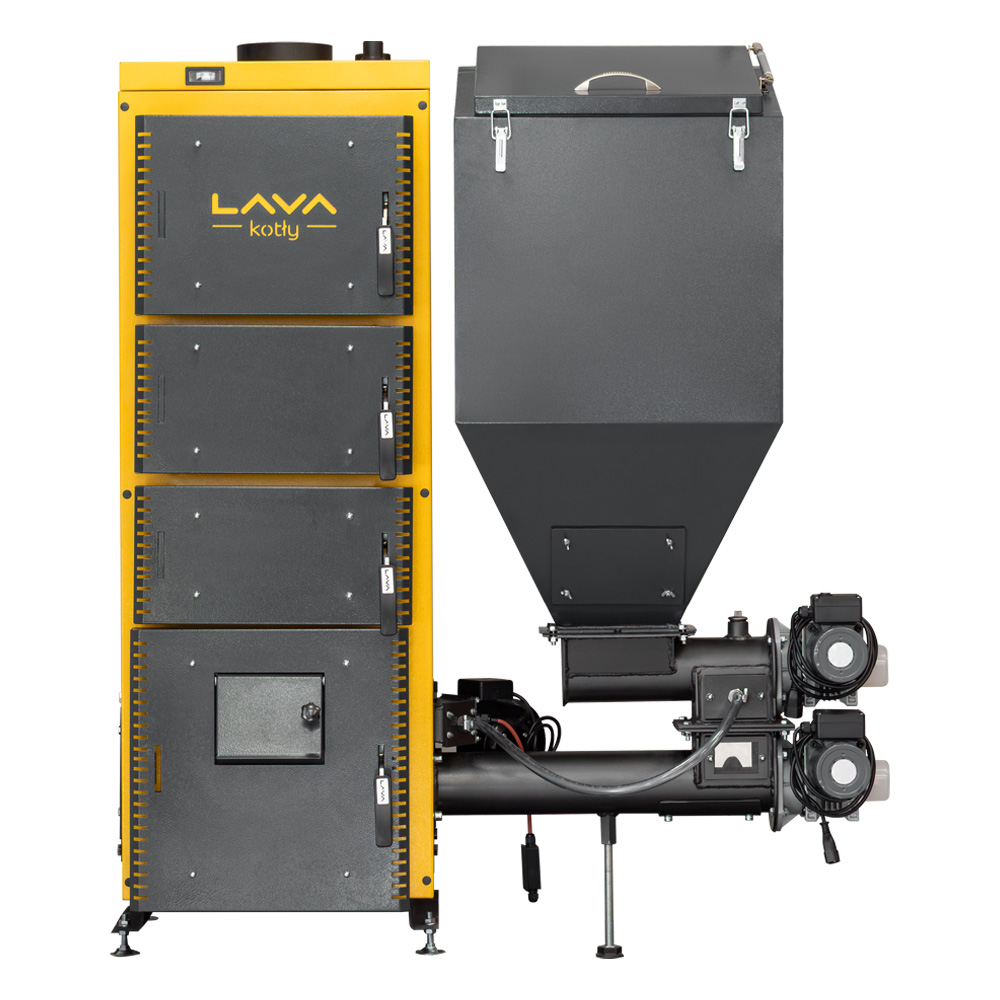

MultiTech 25kW to automatyczny kocioł z podjanikiem ślimakowym na ekogroszek i pellet z rusztem umożliwiającym ręczny załdunek drewna i węgla. Kocioł posiada certyfikat na każde z czterech paliw i jest w 5 klasie energetycznej.
Budowa kotła
Przełomowa technologia automatycznego rozpalania ekogroszku!
Kocioł został wyposażony w innowacyjny system automatycznego rozpalania ekogroszku za pomocą grzałki. Dzięki temu obsługa kotła jest równie wygodna jak w nowoczesnych kotłach pelletowych – użytkownik nie musi ręcznie rozpalać paliwa po każdym wygaszeniu. Proces uruchamiania odbywa się w pełni automatycznie, co zwiększa komfort eksploatacji, poprawia bezpieczeństwo oraz pozwala na efektywne zarządzanie pracą urządzenia. Poza ekogroszkiem kocioł rozpala sam również pellet i nadaje się do jego spalania. Na oba te paliwa jest certyfikat.
Kolejnym innowacyjnym rozwiązaniem zastosowanym w kotle jest możliwość pracy z jednotorowym lub dwutorowym układem przepływu spalin, realizowanym dzięki specjalnie zaprojektowanej perforowanej płycie rozprężnej. Podczas spalania pelletu i ekogroszku, które są automatycznie podawane do palnika za pomocą podajnika retortowego, wykorzystywany jest dwutorowy układ spalin. Pierwszy tor prowadzi spaliny bezpośrednio z komory spalania przez strefę intensywnego konwekcyjnego odzysku ciepła do perforowanej płyty rozprężnej. Drugi tor kieruje część gazów spalinowych do dodatkowej komory rozprężnej, pełniącej jednocześnie funkcję akumulatora ciepła oraz reaktora dopalania. W komorze tej zachodzi dalsza homogenizacja i utlenianie pozostałości gazowych, takich jak tlenek węgla (CO) oraz lotne związki organiczne, a także cząstek stałych, co przekłada się na wyższą sprawność i niższą emisję zanieczyszczeń.
Cztery paliwa w jedym kotle – ruszt!

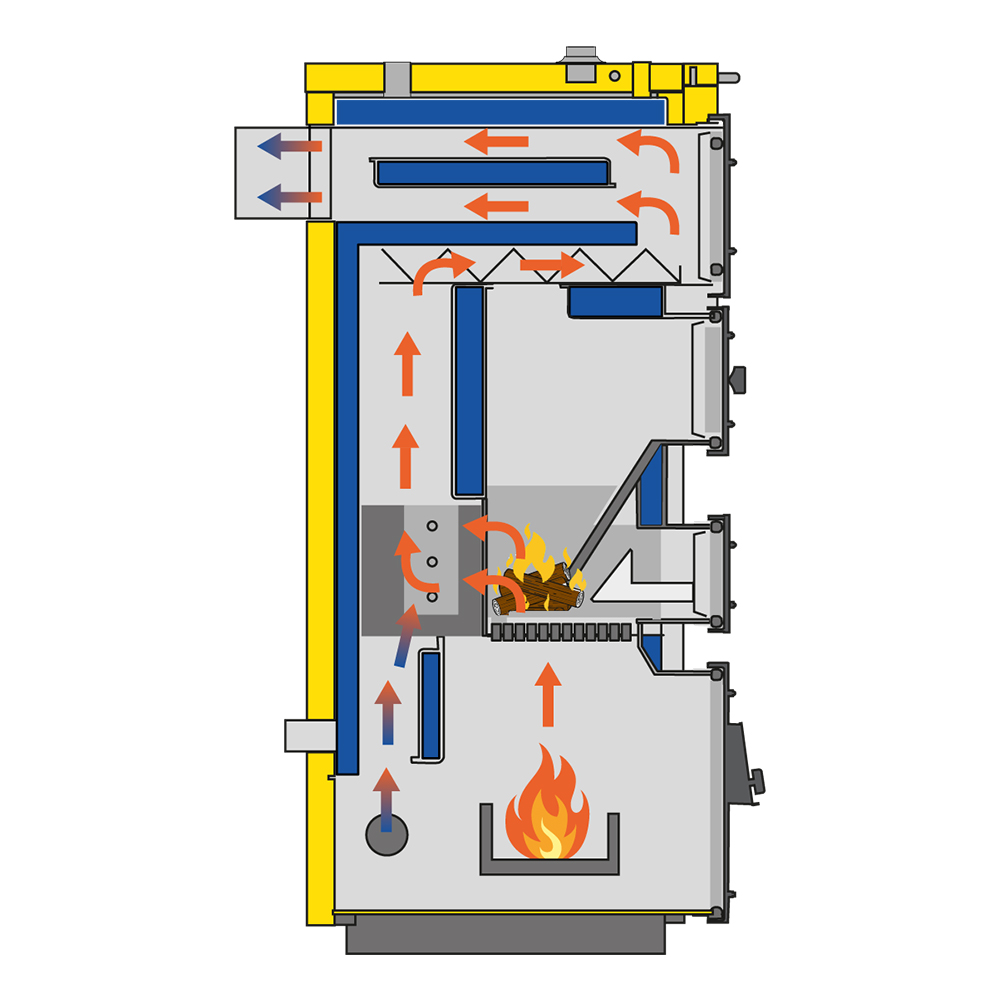

Kocioł umożliwia również spalanie drewna oraz węgla typu orzech, które są ładowane ręcznie na ruszt żeliwny – na oba te paliwa jest certyfikat. Paliwa te ulegają procesowi zgazowania w komorze spalania, a powstające gazy są dopalane w wysokiej temperaturze w palniku ceramicznym. W tym trybie pracy wykorzystywany jest jednotorowy układ przepływu spalin. W dolnym kanale spalinowym zastosowano zawirowywacz spalin, którego zadaniem jest ograniczenie prędkości przepływu gazów oraz wydłużenie czasu ich kontaktu z powierzchniami wymiany ciepła. Rozwiązanie to zwiększa efektywność odzysku energii cieplnej i przyczynia się do osiągnięcia wysokiej sprawności kotła.
Palnik
Sterownik Pele Bord 760 odpowiada za automatyczne sterowanie pracą kotła na każdym z paliw. Obsługuje podajnik paliwa, wentylator nadmuchowy, zapalarkę, pompę C.O. oraz opcjonalnie pompę CWU i zawór mieszający. Ponadto umożliwia sterowanie obiegiem grzejnikowym oraz ogrzewaniem podłogowym. Trzecim niezależnym obiegiem jest ciepła woda użytkowa. Sterownik co warte uwagi automatycznie za pomocą grzałki rozpala nie tylko pellet ale i groszek oraz kontroluje cały proces spalania. Dzięki temu użytkownik nie musi ręcznie regulować parametrów pracy kotła.Urządzenie współpracuje również z termostatem pokojowym, modułem internetowym (w zestawie z kotłem), sygnalizatorem alarmów oraz mechanizmem czyszczącym. Co więcej, pozwala wygodnie zarządzać instalacją grzewczą i zwiększa komfort codziennego użytkowania.
Funkcje sterownika
- Automatyczne rozpalanie groszku i pelletu.
- Obsługa pomp CO i CWU.
- Sterowanie zaworami mieszającymi 3- i 4-drogowymi.
- Możliwość rozbudowy o dodatkowe obiegi grzewcze.
- Sterowanie pompą zaworu mieszającego.
- Tryb LATO / ZIMA.
- Programy dzienne i nocne.
- Współpraca z termostatem pokojowym.
- Obsługa dodatkowego panelu pokojowego.
- Zdalne sterowanie przez Internet (moduł interntowy Brager MediaBord 200 w zestawie z kotłem)
- Obsługa modułu GSM.
- Komunikacja sieciowa.
- Czujnik pogodowy (w zestawie z kotłem).
- Nominalna moc cieplna – 25 kW
- Powierzchnia grzewcza kotła – 2,5 m²
- Pojemność wodna kotła – 104 l
- Orientacyjna wielkość ogrzewanej powierzchni – do 270m²
- Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
- Klasa energrtyczna kotła – A+
- Sprawność – 89 %
- Pojemność komory zasobnika – 200 kg
- Maks. temperatura zasilania – 85 °C
- Min. temperatura zasilania – 55 °C
- Średnia temperatura spalin – 120 °C
- Maks. dopuszczalne ciśnienie robocze – 1,5 MPa
- Ciśnienie próbne – 3,5 MPa
- Wymagany ciąg spalin – 0,2 mbar
- Przekrój komina min. – 250 cm²
- Min. Wysokość komina – 6m
- Średnica czopucha – 160 mm
- Masa kotła – 466 kg
- Masa kotła w transporcie – 476 kg
- Średnica króćca zasilania (na górze kotła) i powrotu (z tyłu) – 6/4”
- Średnica króćca miarkownika ciągu – 3/4”
- Emisja hałasu – <50 dB
- Wysokość – 1550 mm
- Szerokość – 1150 mm (kocioł z zasobnikiem)
- Głębokość – 780 mm
- Wysokość do czopucha – 1300 mm
UWAGA! Przy mocach 10-15 kW czopuch wychodzi od góry kotła, przy mocach 20-25 kW czopuch wychodzi z tyłu kotła.
W naszych kotłach nie stosujemy popielników.
Kotły typu UniBio mogą być montowane w układach:
- otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
- zamkniętym zgodnie z wymaganiami normy PN-EN 12828 „Instalacje ogrzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
