Zawór czterodrogowy mieszająco-rozdzielczy IBO MIX 4 / DN25

Zawór mieszający czterodrogowy – zastosowanie i zalety

Zawór mieszający czterodrogowy służy przede wszystkim do precyzyjnej regulacji temperatury wody w instalacjach centralnego ogrzewania. Co więcej, jego dodatkową i bardzo istotną zaletą jest podwyższenie temperatury powrotu do kotła,dzięki czemu kocioł staje się bardziej odporny na korozję, a tym samym jego żywotność ulega znacznemu wydłużeniu.
Zawory mieszające 3- i 4-drogowe – funkcjonalność

Kompaktowe zawory mieszające trzy- i czterodrogowe mogą być obsługiwane zarówno ręcznie, jak i automatycznie. Z jednej strony istnieje możliwość sterowania za pomocą wygodnego uchwytu, natomiast z drugiej – poprzez zastosowanie siłownika elektrycznego, który zapewnia większy komfort użytkowania.

Ponadto zawory tego typu są przeznaczone do instalacji centralnego ogrzewania, dlatego też doskonale sprawdzają się w systemach, w których wymagana jest:

• dokładna regulacja temperatury zasilania CO,
• ochrona powrotu kotła,
• optymalizacja pracy całej instalacji grzewczej.
• Zawory MIX3 i MIX4 – sterowanie

Zawory mieszające MIX3 oraz MIX4 mogą pracować zarówno w trybie manualnym, jak i automatycznym, co oznacza, że użytkownik może dostosować sposób ich działania do własnych potrzeb oraz specyfiki instalacji.

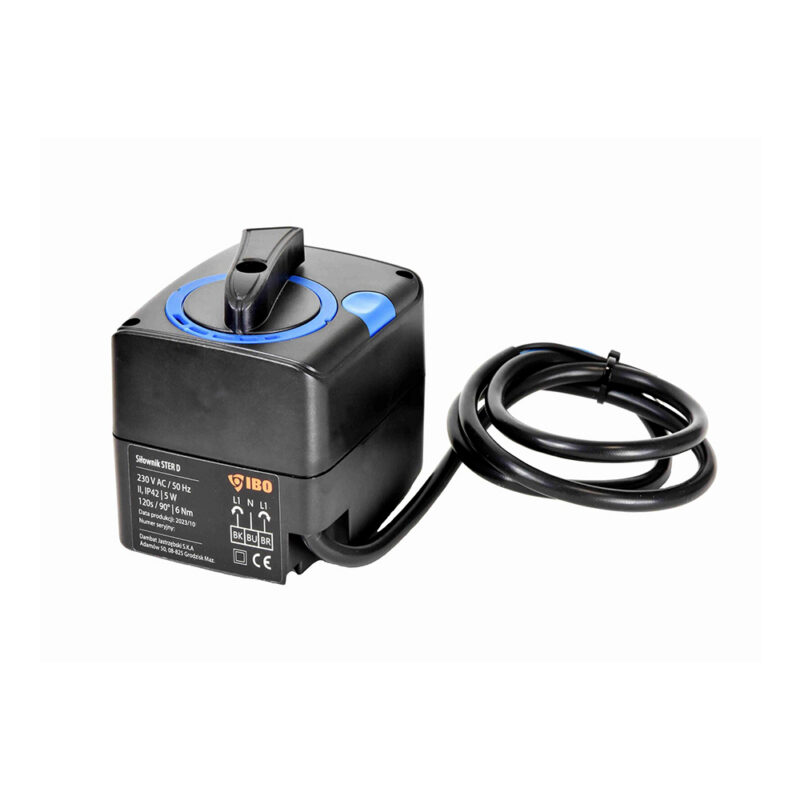

W związku z tym zaleca się zastosowanie siłownika zaworu mieszającego, takiego jak IBO STER D, który nie tylko zwiększa wygodę obsługi, ale również umożliwia precyzyjne sterowanie temperaturą.

Elementy składowe zaworu:

• Korpus zaworu
• Pokrywa zaworu
• Wskaźnik pozycji
• Zwieradło zaworu
• Pokrętło zmiany pozycji
• Śruba mocująca pokrętło
• O-ring

Specyfikacja:

• Maksymalne ciśnienie robocze: 1 MPa
• Maksymalna temperatura pracy: 110°C
• Materiał Mosiądz: CW617N
• KVS: DN32 16 m3/h
• Czas obrotu | Kąt obrotu: 8 s | 60°
• Maksymalne stężenie glikolu: do 50%
