Wkład kominkowy z płaszczem wodnym TKL TREND

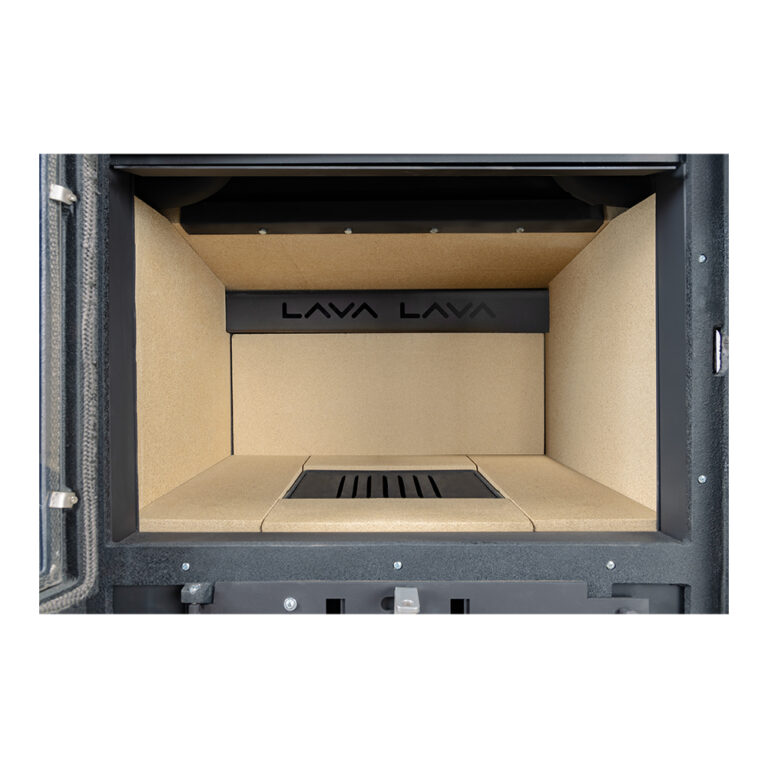

to nowoczesne i ekologiczne rozwiązanie grzewcze, które dzięki certyfikacji Ekoprojektu spełnia najwyższe aktualne normy emisji oraz efektywności energetycznej. Co więcej, zastosowany w nim wymiennik wodny oparty jest na 3-ciągowym systemie przepływu spalin z trzema półkami wodnymi (lamelami), który gwarantuje nie tylko wysoką sprawność, ale również maksymalną efektywność odbioru energii cieplnej.

Dodatkowo dolna część wymiennika została wyłożona płytami wermikulitowymi, które skutecznie podnoszą temperaturę w komorze spalania, a jednocześnie znacząco poprawiają czystość spalania. Dzięki temu wkład przy optymalnych warunkach pracy doskonale radzi sobie z utrzymaniem czystej szyby — poprzez naturalne zjawisko pyrolizy, czyli dopalania się sadzy po osiągnięciu odpowiednio wysokiej temperatury.

Co ważne, wkład kominkowy LAVA nie posiada dodatkowych mechanizmów zmiany przepływu spalin, takich jak wbudowana przepustnica, dlatego jest niezwykle prosty w budowie oraz całkowicie bezawaryjny w codziennym użytkowaniu. Sam proces spalania odbywa się bezpośrednio na płytach wermikulitowych, które szczelnie okalają ruszt, a dodatkowo urządzenie wyposażone jest w wygodną kasetę na popiół, ułatwiającą regularną eksploatację.

Podsumowując, wkład dostępny jest w trzech wariantach mocy: 12 kW, 17 kW oraz 20 kW, dzięki czemu bez problemu można go dopasować zarówno do mniejszych, jak i większych instalacji centralnego ogrzewania oraz systemów z buforem ciepła.

DO POBRANIA

EKOPROJEKT
ETYKIETA ENERGETYCZNA
RYSUNEK TECHNICZNY
INSTRUKCJA OBSŁUGI

BUDOWA

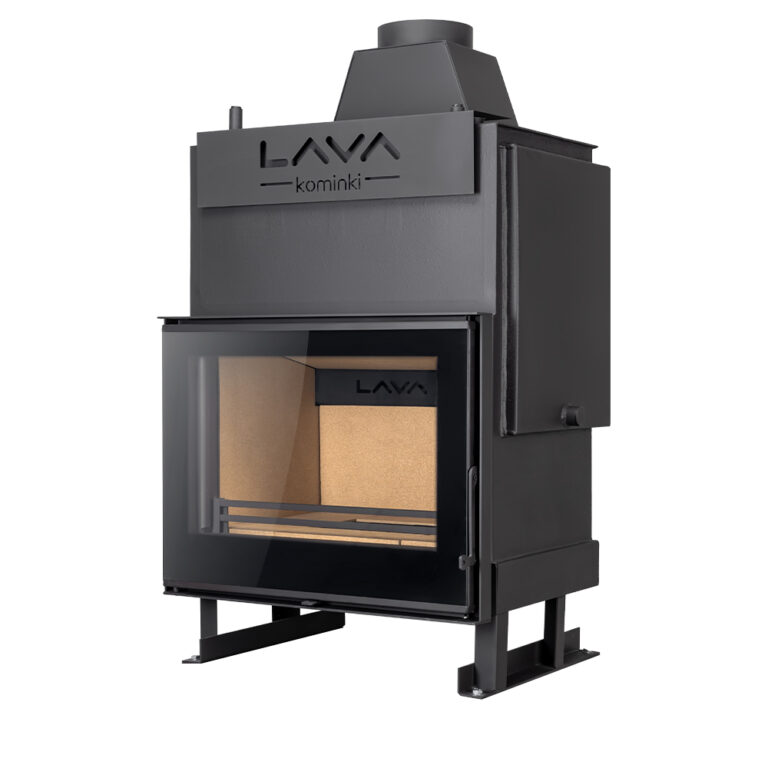

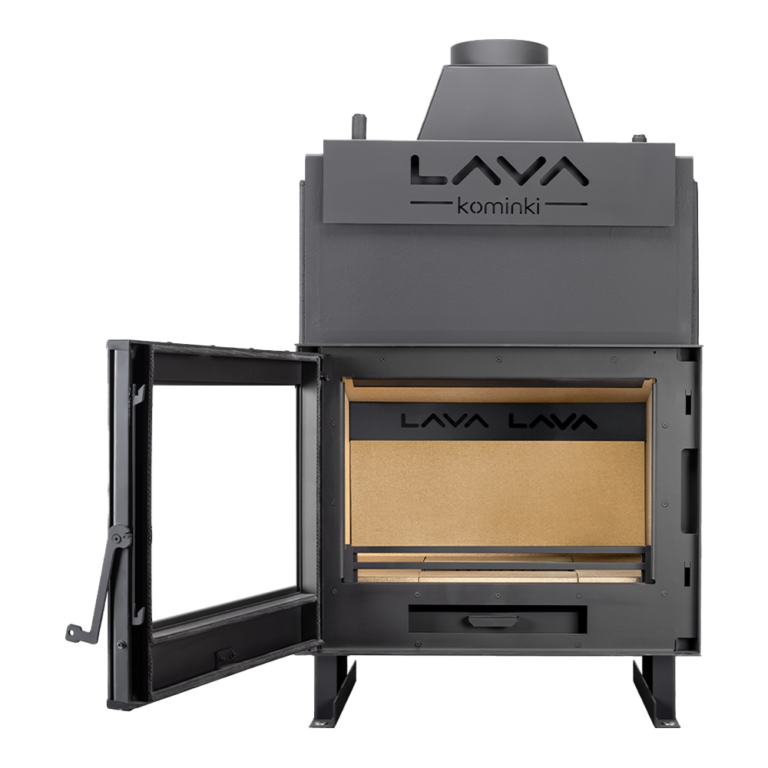

Termokominek TREND to nowoczesny i niezawodny stalowy wkład kominkowy z płaszczem wodnym, który został wyposażony w trwały, stalowy zespół frontowy. Co istotne, kominek posiada certyfikat Ecodesign, a tym samym spełnia najwyższe normy emisji oraz ekologicznego spalania. Dzięki temu doskonale sprawdza się w domach z wentylacją mechaniczną i rekuperacją, zapewniając wydajne i bezpieczne ogrzewanie.

Zarówno płaszcz wewnętrzny, jak i zewnętrzny wykonano z wysokiej jakości blachy o grubości 3,5 mm, co bezpośrednio przekłada się na długą żywotność i odporność na wysokie temperatury. Dodatkowo zastosowany w wymienniku wodnym 3-ciągowy system przepływu spalin z trzema lamelami pozwala uzyskać bardzo wysoką sprawność cieplną oraz skuteczny odbiór energii z procesu spalania.

Co więcej, dolna część wkładu została wyposażona w wyłożenia akumulacyjne, które zwiększają temperaturę pracy paleniska, a tym samym poprawiają czystość i efektywność spalania. Przy optymalnych warunkach pracy, czyli przy wysokiej temperaturze w komorze spalania, system samoczyszczenia szyby skutecznie dopala osadzającą się sadzę, co wpływa na lepszy komfort użytkowania oraz estetykę.

Jednocześnie warto podkreślić, że wkład nie posiada dodatkowych, skomplikowanych mechanizmów zmiany przepływu spalin, dzięki czemu jest całkowicie bezawaryjny i prosty w obsłudze. Sam proces spalania odbywa się bezpośrednio na płytach wermikulitowych oraz ruszcie, co gwarantuje stabilną i równomierną pracę.

Dla wygody użytkownika kominek został również wyposażony w kasetę na popiół oraz czopuch spalinowy. Ponadto posiada dolny króciec doprowadzenia powietrza zewnętrznego o średnicy Φ100 oraz wyjście spalin do komina Φ200, co ułatwia integrację z instalacją grzewczą budynku.

WERSJA PODSTAWOWA

W wersji podstawowej Termokominek TREND posiada regulowane stopy z zakresem regulacji do 40 mm, które pozwalają na jego precyzyjne wypoziomowanie, nawet na nierównej powierzchni. Dodatkowo został wyposażony w estetyczną czarną, matową powłokę frontu, czarne okucia oraz nowoczesną, płaską klamkę, która chowa się w obrębie frontu, zachowując minimalistyczny wygląd.

Standardowo drzwi otwierają się na lewą stronę – zawias znajduje się po lewej, natomiast klamka po prawej stronie. Oznacza to, że kominek otwieramy lewą ręką, a załadunek drewna realizujemy prawą, co jest wygodnym rozwiązaniem dla osób praworęcznych i stanowi konfigurację domyślną. Co ważne, opcję standardową można zamienić na wersję odwrotną drzwi.

Ponadto w modelu TREND istnieje możliwość zmiany klamki, dodania blendy maskującej zabudowę, zmiany okuć, a także doposażenia kominka w dodatkowy stojak, co pozwala idealnie dopasować urządzenie do stylu wnętrza oraz indywidualnych potrzeb użytkownika.

RÓŻNICA POMIĘDZY UKŁADEM OTWARTYM A ZAMKNIĘTYM:

UKŁAD ZAMKNIĘTY:

  • Płaszcz wewnętrzny wykonany z blachy o grubości 5mm.
  • Płaszcz zewnętrzny wykonany z blachy o grubości 4mm.
  • Zwiększona ilość zespórek w płaszczu (tzw. szpilki).
  • Maksymalne dopuszczalne ciśnienie pracy do 2,5 bara.
  • Wydłużona wężownica schładzająca.

UKŁAD OTWARTY:

  • Płaszcz wewnętrzny i zewnętrzny wykonany z blachy o grubości 3,5mm.
  • Mniejsza ilość zespórek w płaszczu (tzw. szpilki).
  • Maksymalne dopuszczalne ciśnienie pracy do 1 bar.
  • Brak wężownicy schładzającej.



Do układu zamkniętego należy zastosować zawór bezpieczeństwa oraz zawór schładzający.

dANE TECHNICZNE

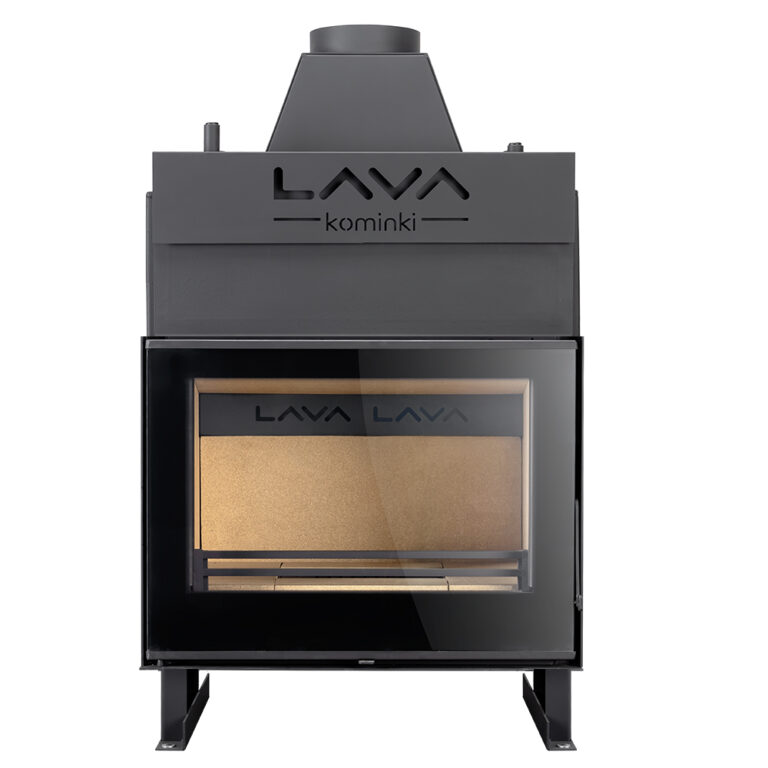

TKL TREND 12 KW

Układ otwarty

  • Moc cieplna nominalna: 12 kW
  • Moc cieplna obiegu wodnego: 8 kW
  • Moc cieplna przekazywana do pomieszczenia: 4 kW
  • Powierzchnia ogrzewania: 80-120 m2
  • Pojemność płaszcza wodnego: 36 L
  • Rekuperacja: tak
  • Waga kominka do układu otwartego (UO): 130 kg
  • Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 320 mm
  • Zużycie paliwa przy mocy znamionowej: 3,4 kg/h
  • Jednorazowy załadunek paliwa: 3,5 kg
  • Sprawność cieplna:  83 %
  • Emisja CO 13% O2: 0,12 %
  • Strumień masy spalin: 13 g/s
  • Klasa energetyczna: A
  • Ekoprojekt: tak
  • Średnia temperatura spalin: 200 °C
  • Dopuszczalne ciśnienie robocze:  1 bar
  • Ciśnienie próby wodnej: 4  bary
  • Maksymalna temperatura robocza: 95 °C
  • Odstęp części palnych od szyby: 120 cm
  • Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

Układ zamknięty

  • Moc cieplna nominalna: 12 kW
  • Moc cieplna obiegu wodnego: 8 kW
  • Moc cieplna przekazywana do pomieszczenia: 4 kW
  • Powierzchnia ogrzewania: 80-120 m2
  • Pojemność płaszcza wodnego: 36 L
  • Rekuperacja: tak
  • Waga kominka do układu zamkniętego (UZ): 156 kg
  • Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 320 mm
  • Zużycie paliwa przy mocy znamionowej: 3,4 kg/h
  • Jednorazowy załadunek paliwa: 3,5 kg
  • Sprawność cieplna:  83 %
  • Emisja CO 13% O2: 0,12 %
  • Strumień masy spalin: 13 g/s
  • Klasa energetyczna: A
  • Ekoprojekt: tak
  • Średnia temperatura spalin: 200 °C
  • Dopuszczalne ciśnienie robocze:  2,5 bar
  • Ciśnienie próby wodnej: 4  bary
  • Maksymalna temperatura robocza: 95 °C
  • Odstęp części palnych od szyby: 120 cm
  • Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

TKL TREND 17 KW

Układ otwarty

  • Moc cieplna nominalna: 17 kW
  • Moc cieplna obiegu wodnego: 10 kW
  • Moc cieplna przekazywana do pomieszczenia: 7 kW
  • Powierzchnia ogrzewania: 100-150 m2
  • Pojemność płaszcza wodnego: 58 L
  • Rekuperacja: tak
  • Waga kominka do układu otwartego (UO): 153 kg
  • Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 420 mm
  • Zużycie paliwa przy mocy znamionowej: 4,6 kg/h
  • Jednorazowy załadunek paliwa: 4-5 kg
  • Sprawność cieplna:  87 %
  • Emisja CO 13% O2: 0,12 %
  • Strumień masy spalin: 15 g/s
  • Klasa energetyczna: A
  • Ekoprojekt: tak
  • Średnia temperatura spalin: 180 °C
  • Dopuszczalne ciśnienie robocze:  1 bar
  • Ciśnienie próby wodnej: 4  bary
  • Maksymalna temperatura robocza: 95 °C
  • Odstęp części palnych od szyby: 120 cm
  • Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

Układ zamknięty

  • Moc cieplna nominalna: 17 kW
  • Moc cieplna obiegu wodnego: 10 kW
  • Moc cieplna przekazywana do pomieszczenia: 7 kW
  • Powierzchnia ogrzewania: 100-150 m2
  • Pojemność płaszcza wodnego: 58 L
  • Rekuperacja: tak
  • Waga kominka do układu zamkniętego (UZ): 186 kg
  • Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 420 mm
  • Zużycie paliwa przy mocy znamionowej: 4,6 kg/h
  • Jednorazowy załadunek paliwa: 4,5 kg
  • Sprawność cieplna:  87 %
  • Emisja CO 13% O2: 0,12 %
  • Strumień masy spalin: 13 g/s
  • Klasa energetyczna: A
  • Ekoprojekt: tak
  • Średnia temperatura spalin: 200 °C
  • Dopuszczalne ciśnienie robocze:  2,5 bar
  • Ciśnienie próby wodnej: 4  bary
  • Maksymalna temperatura robocza: 95 °C
  • Odstęp części palnych od szyby: 120 cm
  • Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

TKL TREND 20 KW

Układ otwarty

  • Moc cieplna nominalna: 20 kW
  • Moc cieplna obiegu wodnego: 12 kW
  • Moc cieplna przekazywana do pomieszczenia: 8 kW
  • Powierzchnia ogrzewania: 130-180 m2
  • Pojemność płaszcza wodnego: 75 L
  • Rekuperacja: tak
  • Waga kominka do układu otwartego (UO): 177 kg
  • Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 520 mm
  • Zużycie paliwa przy mocy znamionowej: 5,3 kg/h
  • Jednorazowy załadunek paliwa: 5,5 kg
  • Sprawność cieplna:  88 %
  • Emisja CO 13% O2: 0,10 %
  • Strumień masy spalin: 17 g/s
  • Klasa energetyczna: A
  • Ekoprojekt: tak
  • Średnia temperatura spalin: 200 °C
  • Dopuszczalne ciśnienie robocze:  1 bar
  • Ciśnienie próby wodnej: 4  bary
  • Maksymalna temperatura robocza: 95 °C
  • Odstęp części palnych od szyby: 120 cm
  • Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

Układ zamknięty

  • Moc cieplna nominalna: 20 kW
  • Moc cieplna obiegu wodnego: 12 kW
  • Moc cieplna przekazywana do pomieszczenia: 8 kW
  • Powierzchnia ogrzewania: 130-180 m2
  • Pojemność płaszcza wodnego: 75 L
  • Rekuperacja: tak
  • Waga kominka do układu zamkniętego (UZ): 196 kg
  • Wymiary komory spalania: 600 mm, wysokość 320 mm, głębokość 520 mm
  • Zużycie paliwa przy mocy znamionowej: 5,3 kg/h
  • Jednorazowy załadunek paliwa: 5,5 kg
  • Sprawność cieplna:  88 %
  • Emisja CO 13% O2: 0,10 %
  • Strumień masy spalin: 17 g/s
  • Klasa energetyczna: A
  • Ekoprojekt: tak
  • Średnia temperatura spalin: 200 °C
  • Dopuszczalne ciśnienie robocze:  2,5 bar
  • Ciśnienie próby wodnej: 4  bary
  • Maksymalna temperatura robocza: 95 °C
  • Odstęp części palnych od szyby: 120 cm
  • Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

OPCJE DODATKOWE

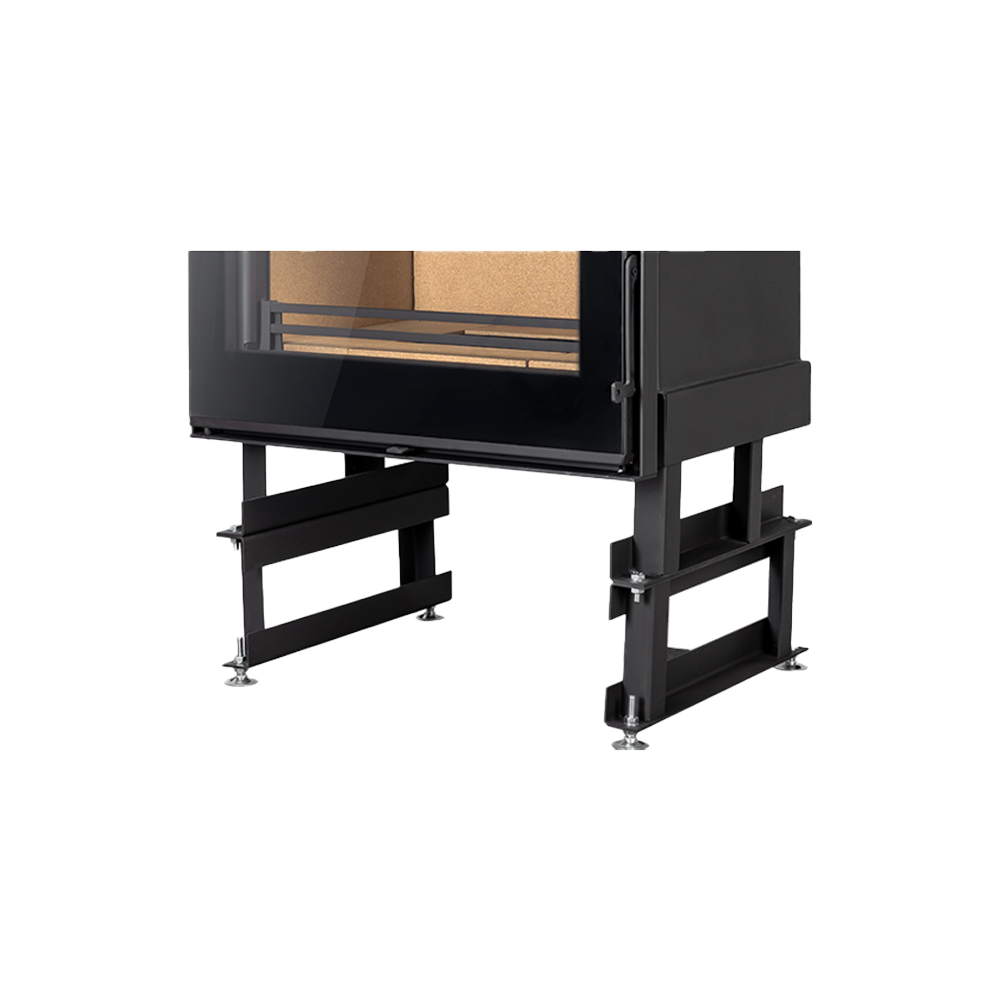

MODUŁ PODSTAWY

Do kominków wodnych standardowo dołączamy stopy regulacyjne. Stopy pozwolą wypoziomować urządzenie na podłożu +/- 4 cm. Jeśli jednak chcemy podnieść urządzenie na wysokość klasycznej zabudowy kominkowej możemy użyć dedykowanego do tego modułu. Uniwersalny komplet dwóch ramek pozwala z łatwością ustawić kominek na pożądanej wysokości. Po zamontowaniu modułu uzyskamy dodatkowe 20 cm wysokości.

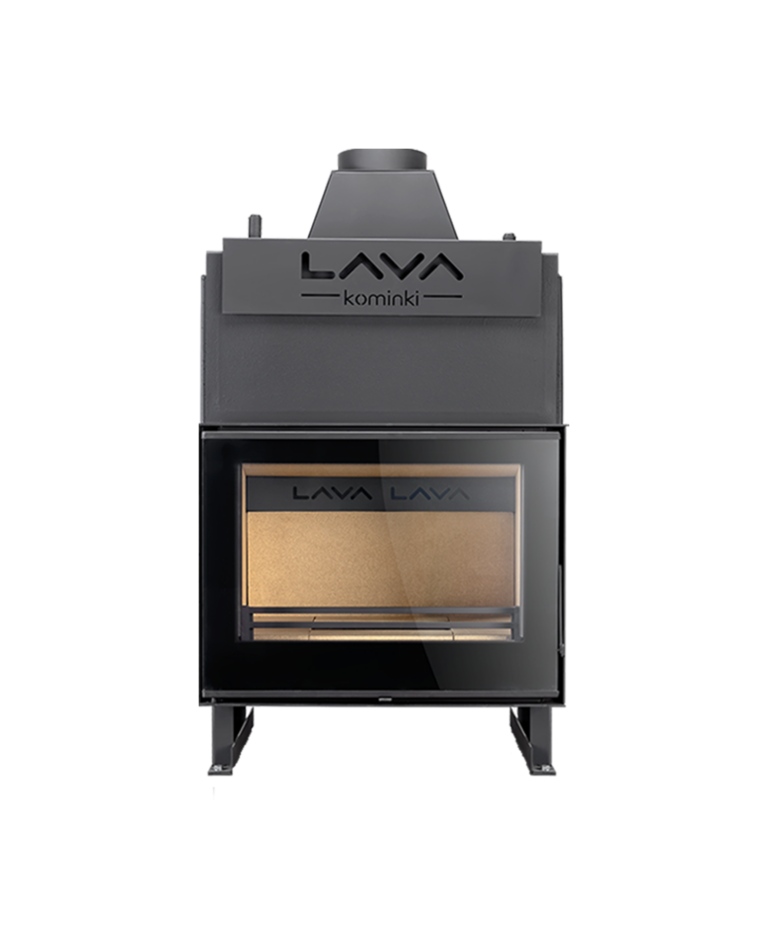

Termokominek TKL TREND 20kW w układzie zamkniętym (2,5 bar) z płaską szybą

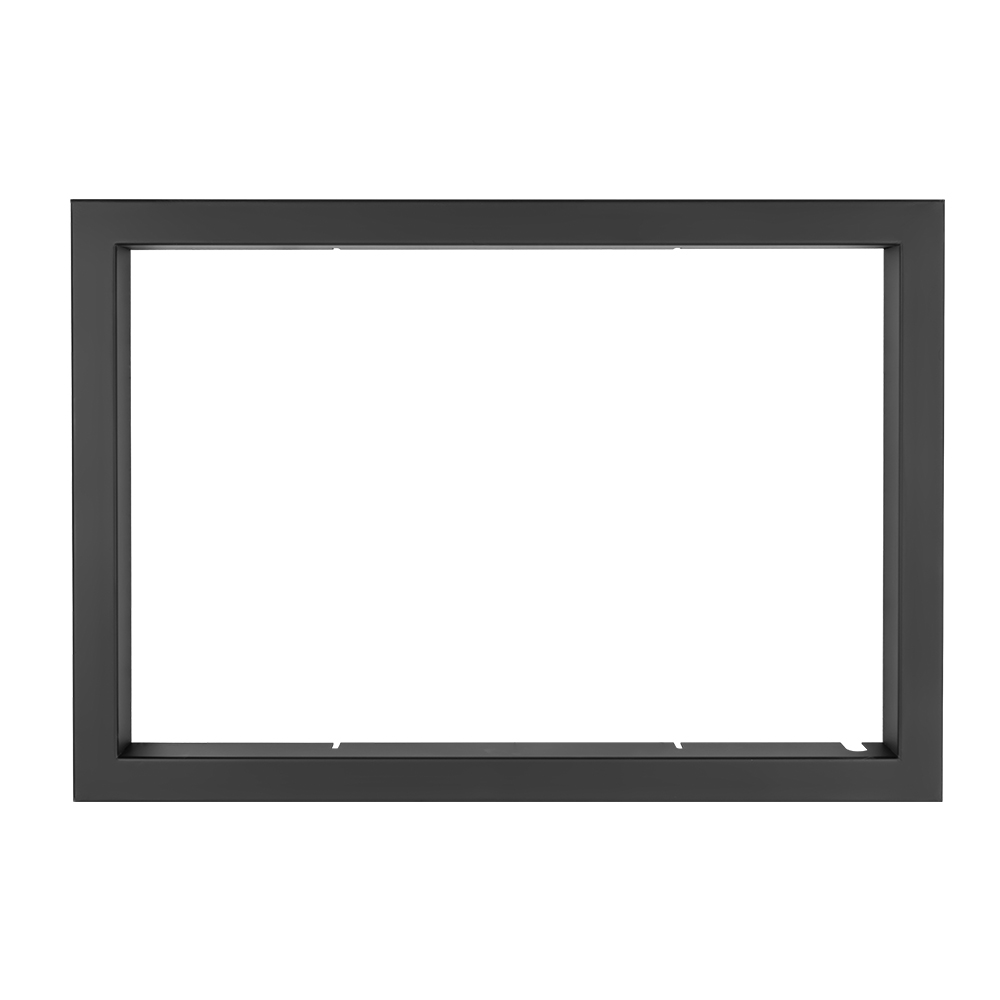

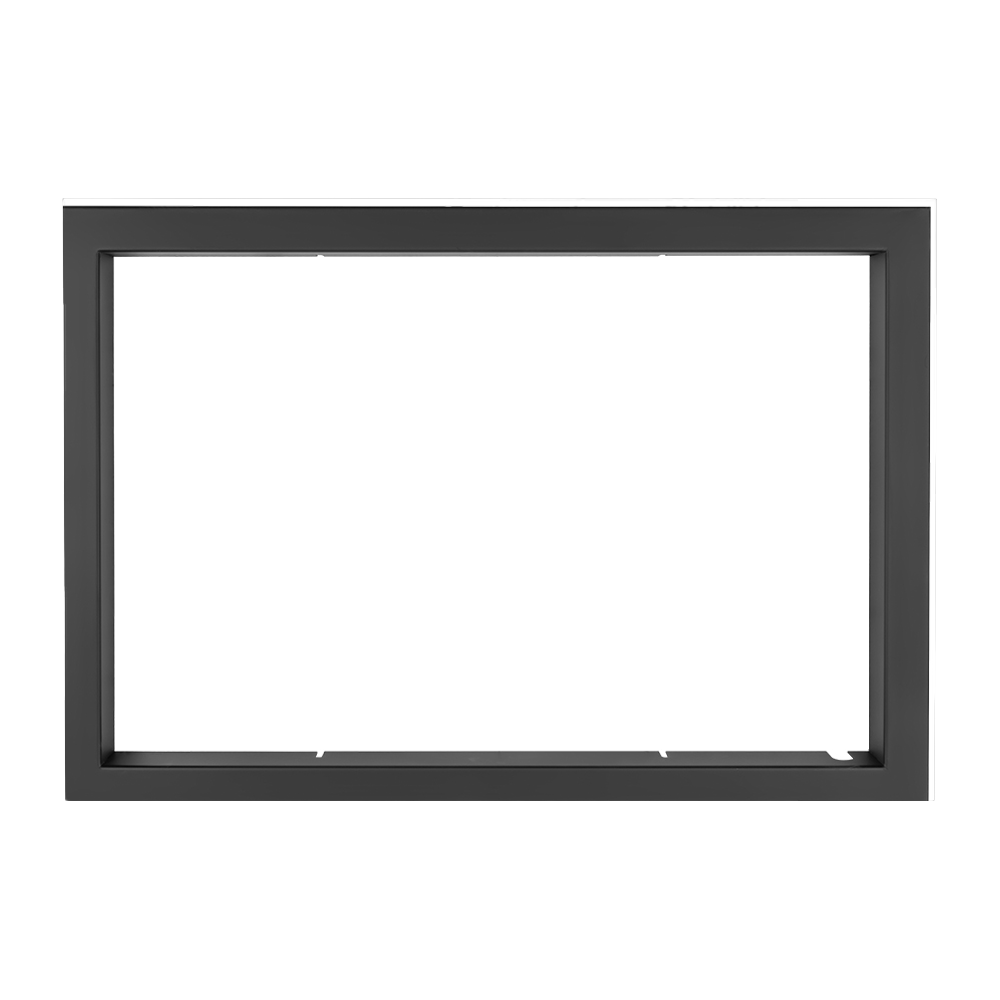

RAMKA MASKUJĄCA

Blenda zakrywająca przerwę między zabudową kominkową a frontem kominka. Zabudowę wykonujemy „na zero”, a ramka zakrywa 3 cm wokół obrysu. Ramka działa na zasadzie ramy od obrazu.

Termokominek TKL TREND 17kW w układzie zamkniętym (2,5 bar) z płaską szybą

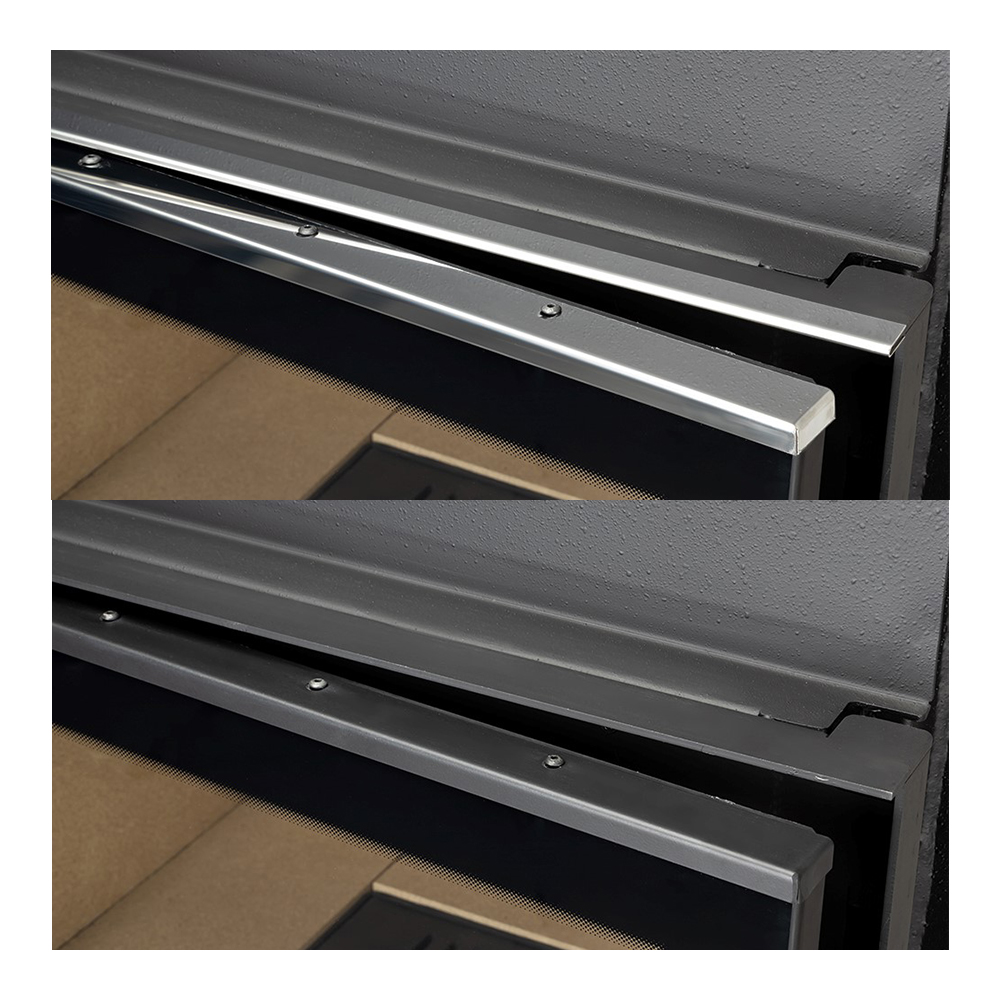

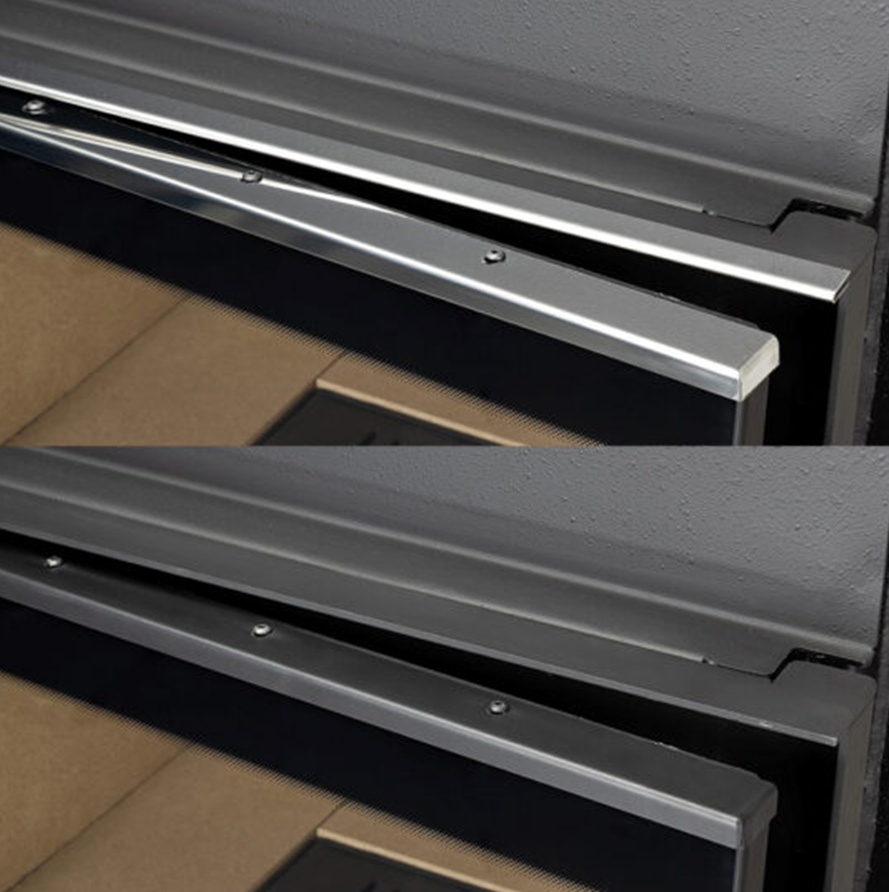

ZESTAW OKUĆ INOX

Wymiana standardowych listEw trzymających szybę w kolorze czarnym na listwy w kolorze inox

Termokominek TKL TREND 20kW w układzie zamkniętym (2,5 bar) z płaską szybą

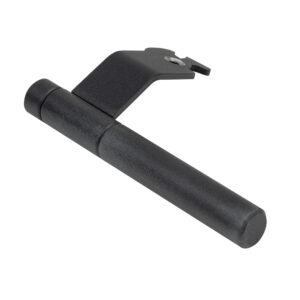

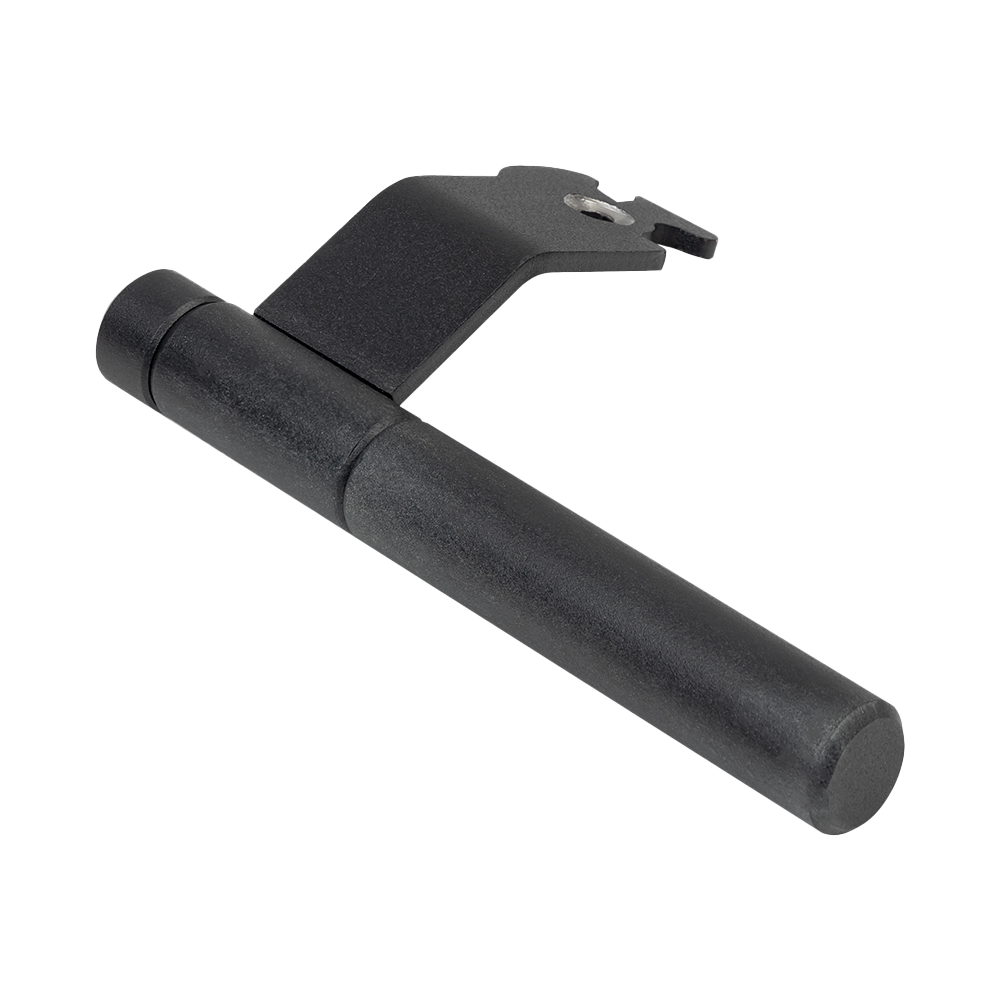

KLAMKA CZARNA

Możliwość zmiany standardowej chowanej w front płaskiej klamki na okrągłą wystającą klamkę Style w kolorze czarnym.

Termokominek TKL TREND 20kW w układzie otwartym (1 bar) z płaską szybą

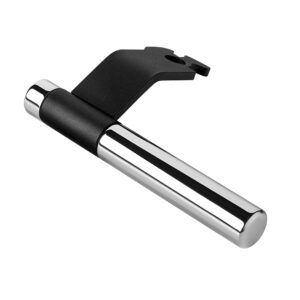

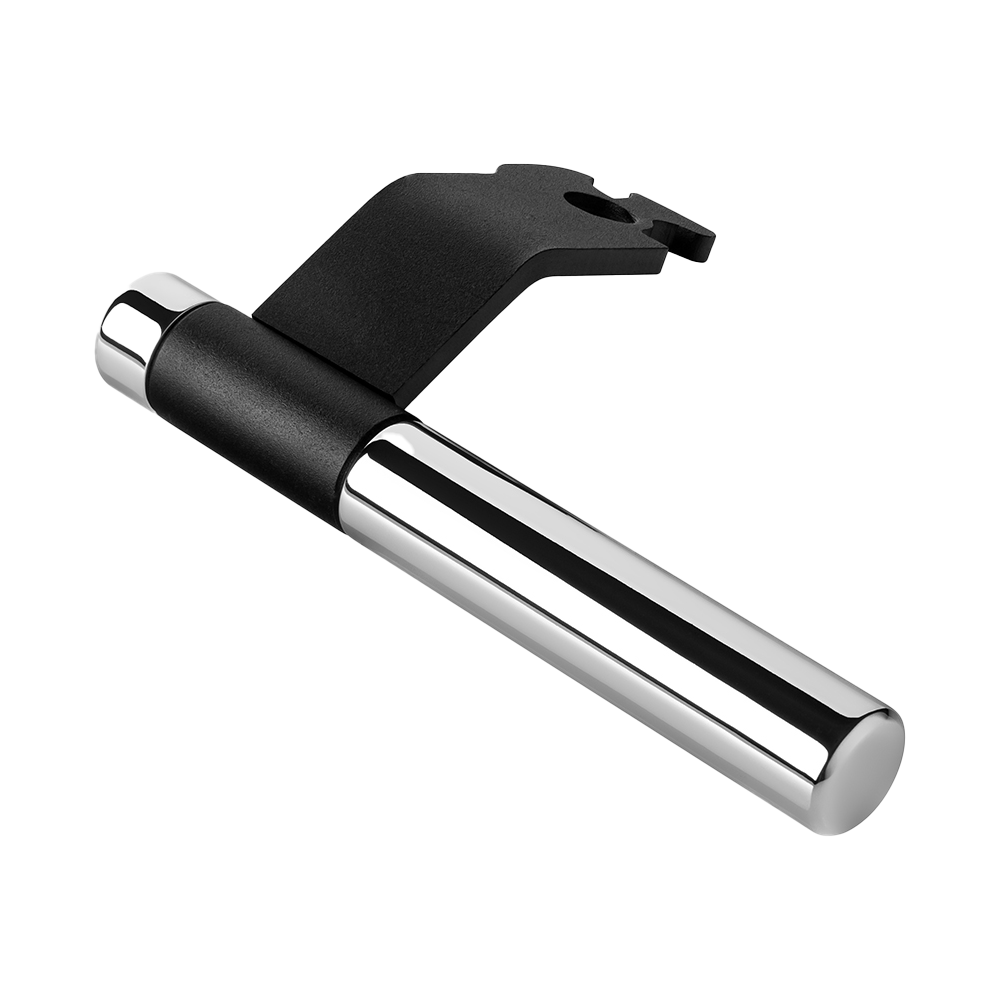

KLAMKA INOX

Możliwość zmiany standardowej chowanej w front płaskiej klamki na okrągłą wystającą klamkę Style w kolorze inox.

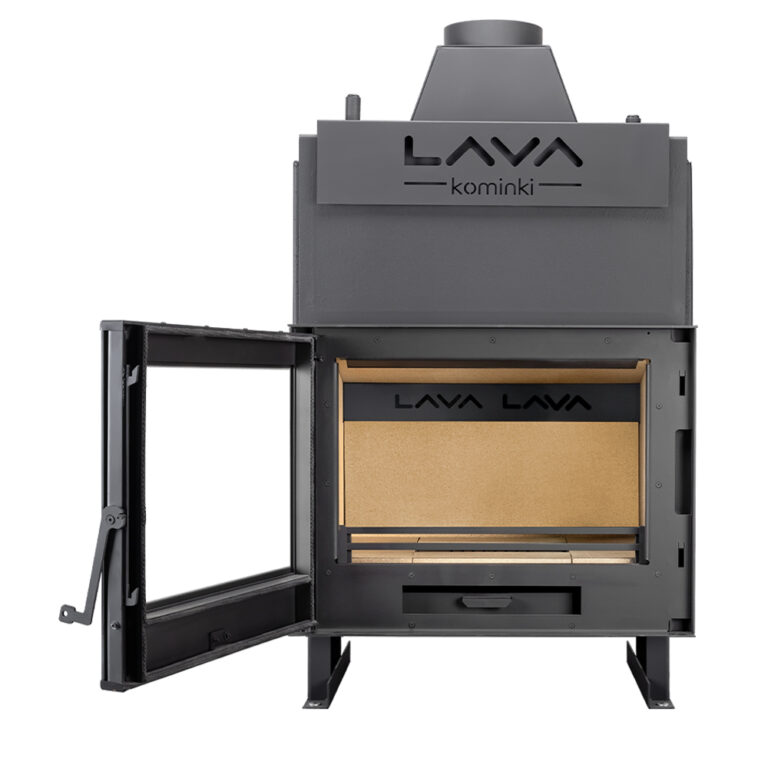

zmiana kierunku otwierania drzwi

Możliwość bezpłatnej zmiany kierunku otwierania drzwi kominkowych to praktyczne rozwiązanie, które zwiększa komfort użytkowania.
Kierunek otwierania drzwi kominka określamy, stojąc przed kominkiem i patrząc bezpośrednio na jego front.

Standardowo zawias drzwi kominka znajduje się po lewej stronie, natomiast klamka po prawej, co oznacza, że drzwi kominka otwieramy lewą ręką, a prawą wygodnie realizujemy załadunek drewna opałowego. Dzięki temu jest to opcja preferowana dla osób praworęcznych, zapewniająca wygodę oraz ergonomię użytkowania.

Co więcej, standardowy kierunek otwierania drzwi kominkowych można bezpłatnie zmienić na wersję lewą, w której klamka znajduje się po lewej stronie, a zawias po prawej. Taka konfiguracja będzie idealnym rozwiązaniem dla osób leworęcznych oraz w przypadku niestandardowych układów pomieszczenia.
