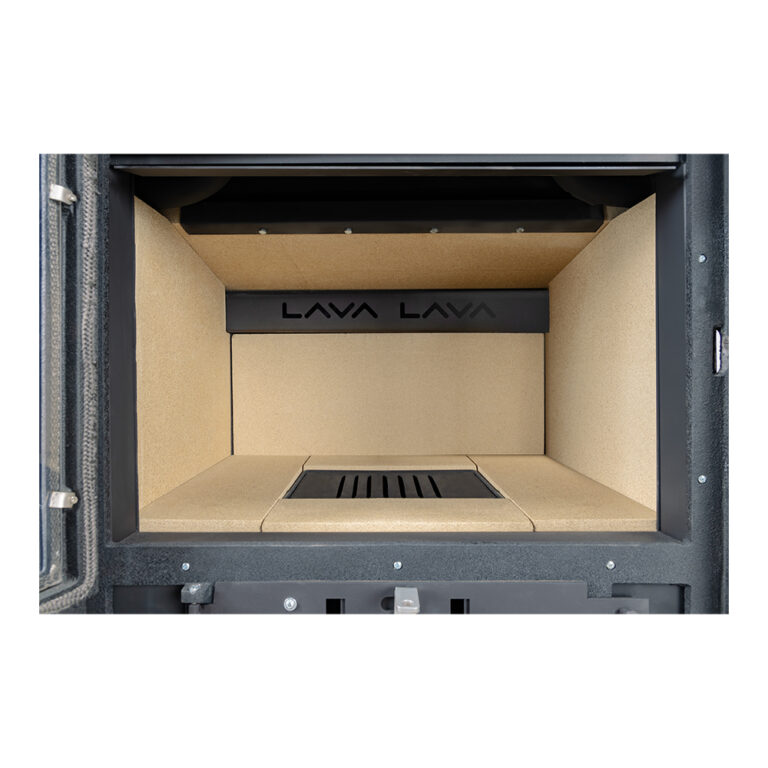

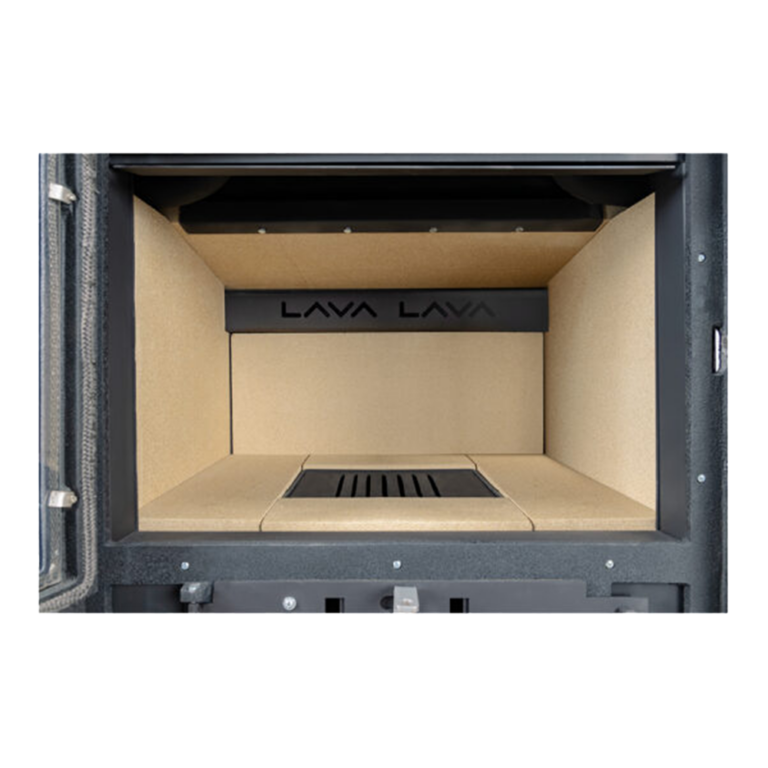

Wkład kominkowy z płaszczem wodnym LAVA to ekologiczne rozwiązanie z certyfikacją Ekoprojektu. Wymiennik wodny oparty jest o 3-ciągowy system przepływu spalin z 3 półkami wodnymi (lamelami). Tego typu rozwiązanie gwarantuje wysoką efektywność w odbiorze energii i sprawność. Dolna część wymiennika wyłożona została płytami wermikulitowymi, podnoszącymi czystość spalania i temperaturę w komorze spalania. Wkład w optymalnych warunkach doskonale radzi sobie z czyszczeniem szyby — zjawisko pyrolizy — dopalenie się sadzy po osiągnięciu odpowiedniej temperatury. Wkład nie posiada dodatkowych mechanizmów przepływu spalin jak wbudowana przepustnica, dlatego jest całkowicie bezawaryjny. Spalanie odbywa się bezpośrednio na płytach wermikulitowych, które okalają ruszt a jednocześnie kominek jest wyposażony w kasetę na popiół. Dostępne moce to 12kW, 17kW i 20kW.

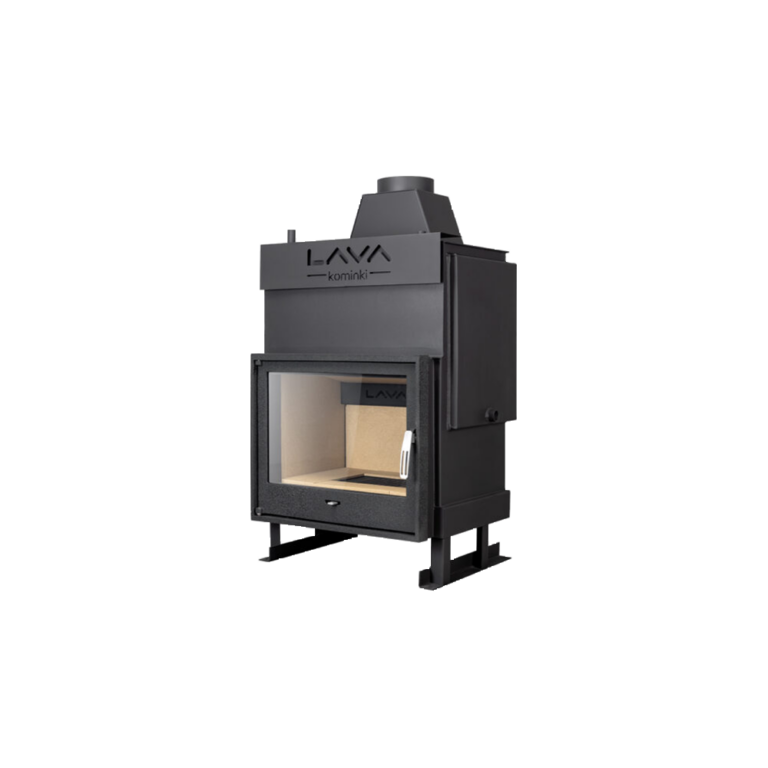

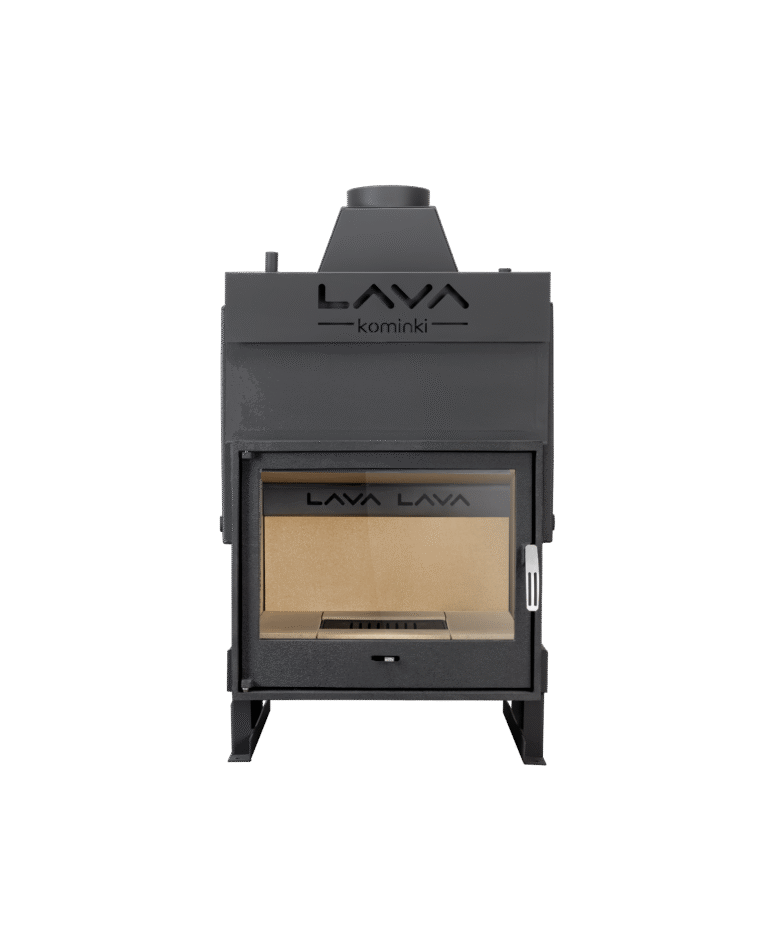

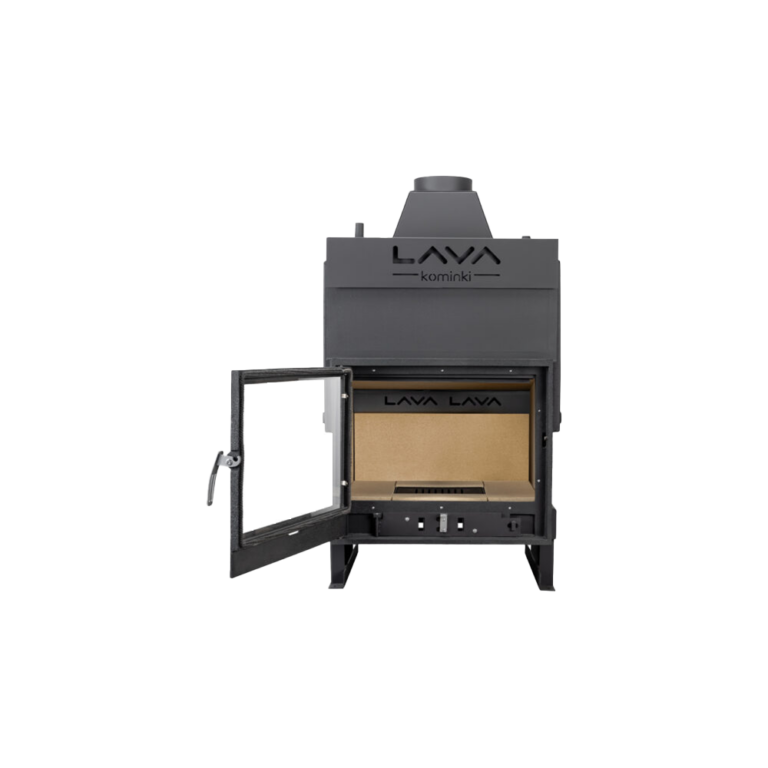

Termokominek PLUS to stalowy wkład kominkowy z płaszczem wodnym wyposażony w żeliwny zespół frontowy. Kominek posiada certyfikat Ecodesign, spełniając najwyższe możliwe normy spalania. Przeznaczony do użytkowania w domach z wentylacją mechaniczną i rekuperacją. Płaszcz wewnętrzny i zewnętrzny wykonany z blachy o grubości 3,5 mm. Wymiennik wodny oparty o 3 ciągowy system przepływu spalin z 3 lamelami pozwala uzyskać wysoką sprawność i efektywność odbioru energii. Dolna część wyposażona w wyłożenia akumulacyjne podnoszące temperaturę i czystość spalania. Wkład przy optymalnych warunkach pracy – wysokiej temperaturze w komorze spalania – doskonale radzi sobie z dopaleniem sadzy na szybie (samoczyszczenie). Wkład nie posiada dodatkowych mechanizmów przepływu spalin przez co jest całkowicie bezawaryjny. Spalanie odbywa się bezpośrednio na płytach wermikulitowych i ruszcie. Kominek ma kasetę na popiół i czopuch spalinowy. Wyciągnięty od spodu króciec dolotu powietrza z zewnątrz (Φ100) i wyjście spalin do komina (Φ200).
Wersja podstawowa

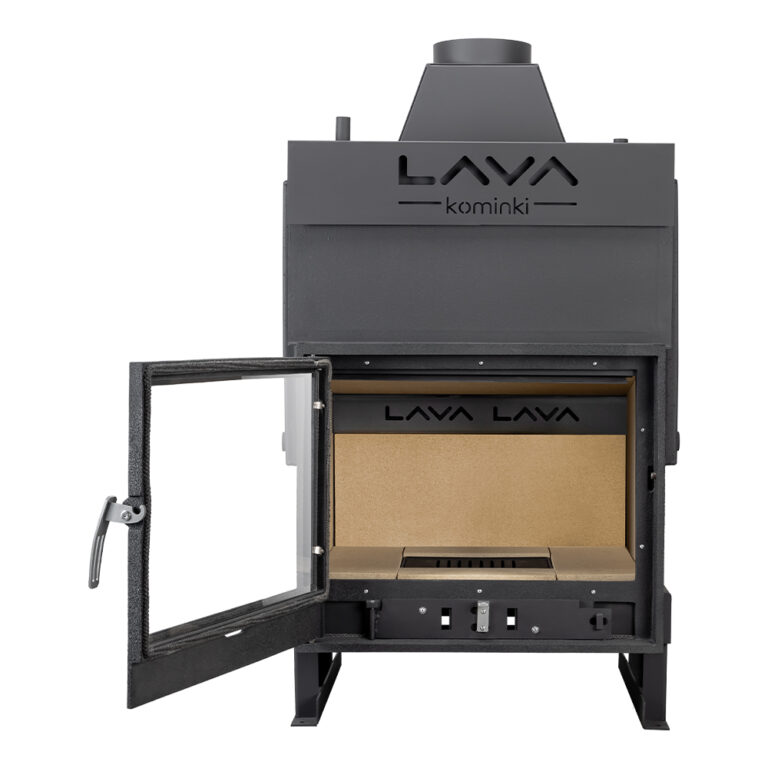

W wersji podstawowej kominek posiada regulowane stopy: zakres regulacji 40 mm, pozwalające go wypoziomować, strukturalną powłokę frontu, satynowe okucia i klamkę. Drzwi otwierają się standardowo na lewą stronę – zawias po lewej stronie, klamka po prawej (otwieramy kominek lewą ręką i prawą realizujemy załadunek drewna). Jest to opcja odpowiednia dla osób praworęcznych i niezmienna w tym modelu. W kominku PLUS mamy możliwość dołożenia dodatkowego stojaka.
UKŁAD OTWARTY:
» Płaszcz wewnętrzny i zewnętrzny wykonany z blachy o grubości 3,5mm.
» Mniejsza ilość zespórek w płaszczu (tzw. szpilki).
» Maksymalne dopuszczalne ciśnienie pracy do 1 bar.
» Brak wężownicy schładzającej.
UKŁAD ZAMKNIĘTY:
» Płaszcz wewnętrzny wykonany z blachy o grubości 5mm.
» Płaszcz zewnętrzny wykonany z blachy o grubości 4mm.
» Zwiększona ilość zespórek w płaszczu (tzw. szpilki).
» Maksymalne dopuszczalne ciśnienie pracy do 2,5 bara.
» Wydłużona wężownica schładzająca.
Do układu zamkniętego należy zastosować zawór bezpieczeństwa oraz zawór schładzający.
TKL PLUS 12kW
Układ otwarty
- Moc cieplna nominalna: 12 kW
- Moc cieplna obiegu wodnego: 8 kW
- Moc cieplna przekazywana do pomieszczenia: 4 kW
- Powierzchnia ogrzewania: 80-120 m2
- Pojemność płaszcza wodnego: 36 L
- Rekuperacja: tak
- Waga kominka do układu otwartego (UO): 130 kg
- Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 320 mm
- Zużycie paliwa przy mocy znamionowej: 3,4 kg/h
- Jednorazowy załadunek paliwa: 3,5 kg
- Sprawność cieplna: 83 %
- Emisja CO 13% O2: 0,12 %
- Strumień masy spalin: 13 g/s
- Klasa energetyczna: A
- Ekoprojekt: tak
- Średnia temperatura spalin: 200 °C
- Dopuszczalne ciśnienie robocze: 1 bar
- Ciśnienie próby wodnej: 4 bary
- Maksymalna temperatura robocza: 95 °C
- Odstęp części palnych od szyby: 120 cm
- Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa
Układ zamknięty
- Moc cieplna nominalna: 12 kW
- Moc cieplna obiegu wodnego: 8 kW
- Moc cieplna przekazywana do pomieszczenia: 4 kW
- Powierzchnia ogrzewania: 80-120 m2
- Pojemność płaszcza wodnego: 36 L
- Rekuperacja: tak
- Waga kominka do układu zamkniętego (UZ): 156 kg
- Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 320 mm
- Zużycie paliwa przy mocy znamionowej: 3,4 kg/h
- Jednorazowy załadunek paliwa: 3,5 kg
- Sprawność cieplna: 83 %
- Emisja CO 13% O2: 0,12 %
- Strumień masy spalin: 13 g/s
- Klasa energetyczna: A
- Ekoprojekt: tak
- Średnia temperatura spalin: 200 °C
- Dopuszczalne ciśnienie robocze: 2,5 bar
- Ciśnienie próby wodnej: 4 bary
- Maksymalna temperatura robocza: 95 °C
- Odstęp części palnych od szyby: 120 cm
- Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa
TKL PLUS 17kW
Układ otwarty
- Moc cieplna nominalna: 17 kW
- Moc cieplna obiegu wodnego: 10 kW
- Moc cieplna przekazywana do pomieszczenia: 7 kW
- Powierzchnia ogrzewania: 100-150 m2
- Pojemność płaszcza wodnego: 58 L
- Rekuperacja: tak
- Waga kominka do układu otwartego (UO): 153 kg
- Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 420 mm
- Zużycie paliwa przy mocy znamionowej: 4,6 kg/h
- Jednorazowy załadunek paliwa: 4-5 kg
- Sprawność cieplna: 87 %
- Emisja CO 13% O2: 0,12 %
- Strumień masy spalin: 15 g/s
- Klasa energetyczna: A
- Ekoprojekt: tak
- Średnia temperatura spalin: 180 °C
- Dopuszczalne ciśnienie robocze: 1 bar
- Ciśnienie próby wodnej: 4 bary
- Maksymalna temperatura robocza: 95 °C
- Odstęp części palnych od szyby: 120 cm
- Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa
Układ zamknięty
- Moc cieplna nominalna: 17 kW
- Moc cieplna obiegu wodnego: 10 kW
- Moc cieplna przekazywana do pomieszczenia: 7 kW
- Powierzchnia ogrzewania: 100-150 m2
- Pojemność płaszcza wodnego: 58 L
- Rekuperacja: tak
- Waga kominka do układu zamkniętego (UZ): 186 kg
- Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 420 mm
- Zużycie paliwa przy mocy znamionowej: 4,6 kg/h
- Jednorazowy załadunek paliwa: 4,5 kg
- Sprawność cieplna: 87 %
- Emisja CO 13% O2: 0,12 %
- Strumień masy spalin: 13 g/s
- Klasa energetyczna: A
- Ekoprojekt: tak
- Średnia temperatura spalin: 200 °C
- Dopuszczalne ciśnienie robocze: 2,5 bar
- Ciśnienie próby wodnej: 4 bary
- Maksymalna temperatura robocza: 95 °C
- Odstęp części palnych od szyby: 120 cm
- Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa
TKL PLUS 20kW
Układ otwarty
- Moc cieplna nominalna: 20 kW
- Moc cieplna obiegu wodnego: 12 kW
- Moc cieplna przekazywana do pomieszczenia: 8 kW
- Powierzchnia ogrzewania: 130-180 m2
- Pojemność płaszcza wodnego: 75 L
- Rekuperacja: tak
- Waga kominka do układu otwartego (UO): 177 kg
- Wymiary komory spalania: szerokość 600 mm, wysokość 320 mm, głębokość 520 mm
- Zużycie paliwa przy mocy znamionowej: 5,3 kg/h
- Jednorazowy załadunek paliwa: 5,5 kg
- Sprawność cieplna: 88 %
- Emisja CO 13% O2: 0,10 %
- Strumień masy spalin: 17 g/s
- Klasa energetyczna: A
- Ekoprojekt: tak
- Średnia temperatura spalin: 200 °C
- Dopuszczalne ciśnienie robocze: 1 bar
- Ciśnienie próby wodnej: 4 bary
- Maksymalna temperatura robocza: 95 °C
- Odstęp części palnych od szyby: 120 cm
- Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

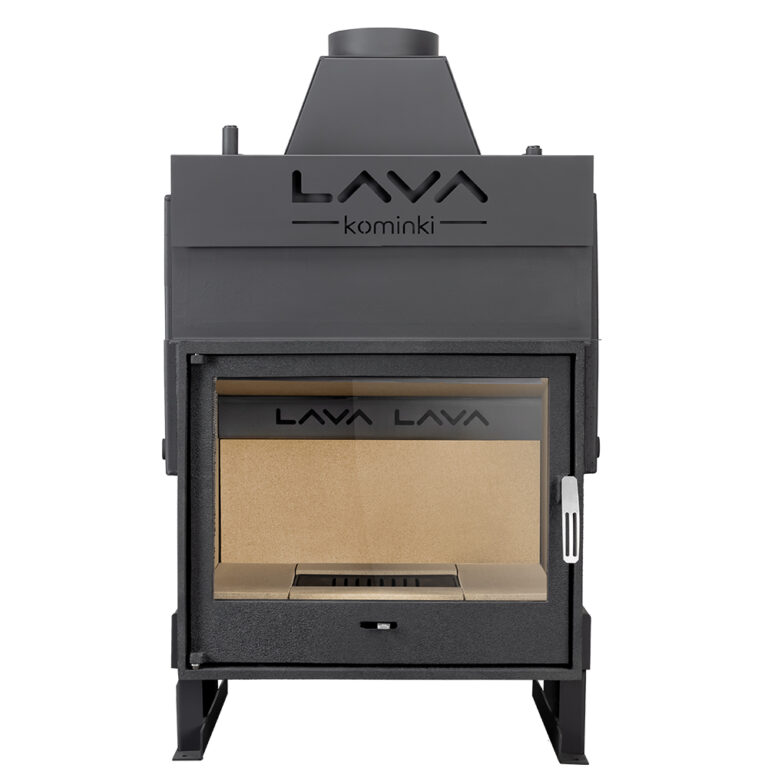

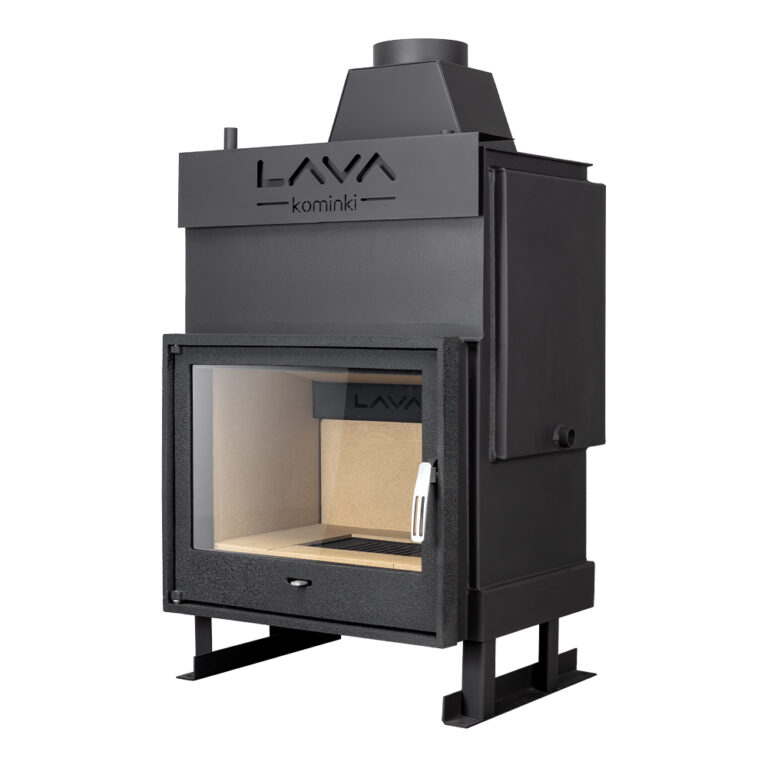

Układ zamknięty
- Moc cieplna nominalna: 20 kW
- Moc cieplna obiegu wodnego: 12 kW
- Moc cieplna przekazywana do pomieszczenia: 8 kW
- Powierzchnia ogrzewania: 130-180 m2
- Pojemność płaszcza wodnego: 75 L
- Rekuperacja: tak
- Waga kominka do układu zamkniętego (UZ): 196 kg
- Wymiary komory spalania: 600 mm, wysokość 320 mm, głębokość 520 mm
- Zużycie paliwa przy mocy znamionowej: 5,3 kg/h
- Jednorazowy załadunek paliwa: 5,5 kg
- Sprawność cieplna: 88 %
- Emisja CO 13% O2: 0,10 %
- Strumień masy spalin: 17 g/s
- Klasa energetyczna: A
- Ekoprojekt: tak
- Średnia temperatura spalin: 200 °C
- Dopuszczalne ciśnienie robocze: 2,5 bar
- Ciśnienie próby wodnej: 4 bary
- Maksymalna temperatura robocza: 95 °C
- Odstęp części palnych od szyby: 120 cm
- Ciąg kominowy: przy mocy nominalnej: 12 Pa, przy obciążeniu zredukowanym: 6 Pa

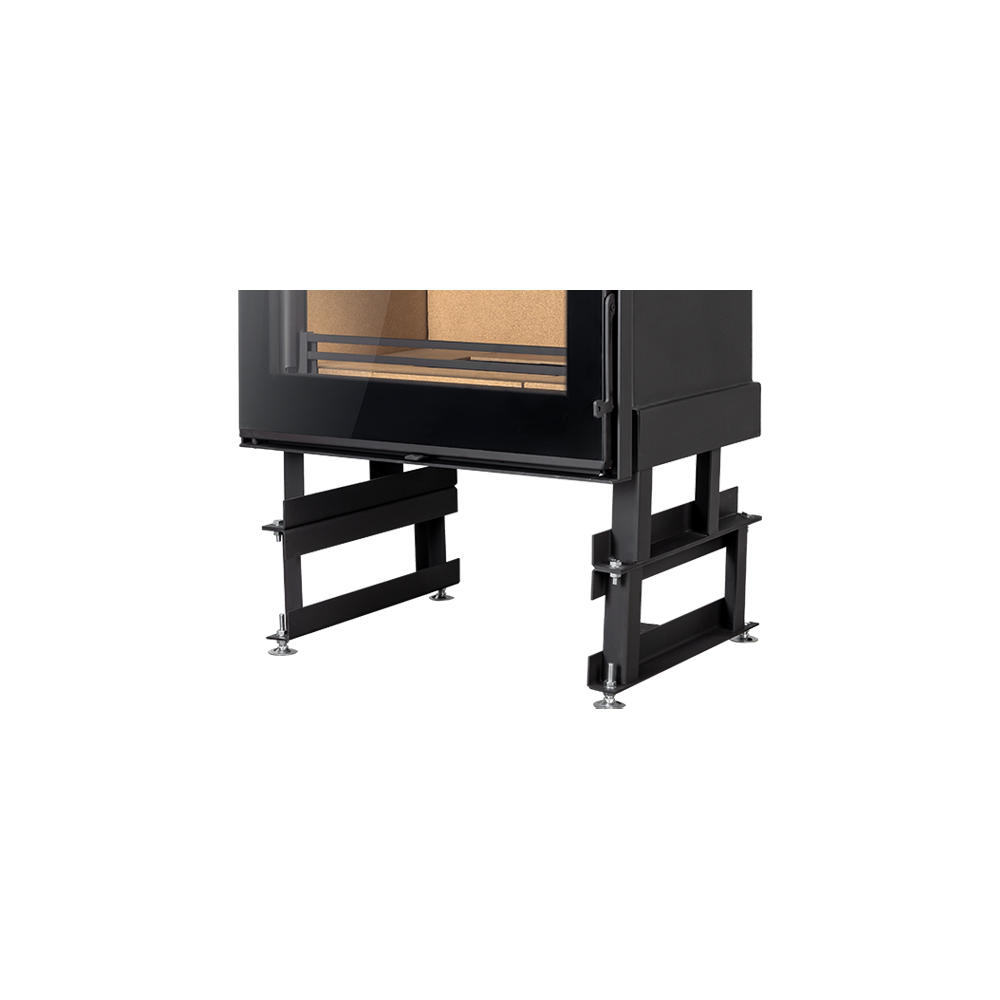

Moduł podstawy
Moduł podstawy 200+ podnoszący urządzenie o dodatkowe 20 cm. Jeśli chcemy podnieść urządzenie na wysokość klasycznej zabudowy kominkowej możemy użyć dedykowanego do tego modułu. Uniwersalny komplet dwóch ramek pozwala z łatwością ustawić kominek na pożądanej wysokości. Po zamontowaniu modułu uzyskamy dodatkowe 20 cm wysokości.
