Kocioł UniBio 18kW

Pobierz DTR.
Certyfikat Ekoprojektu.
Etykieta energetyczna.

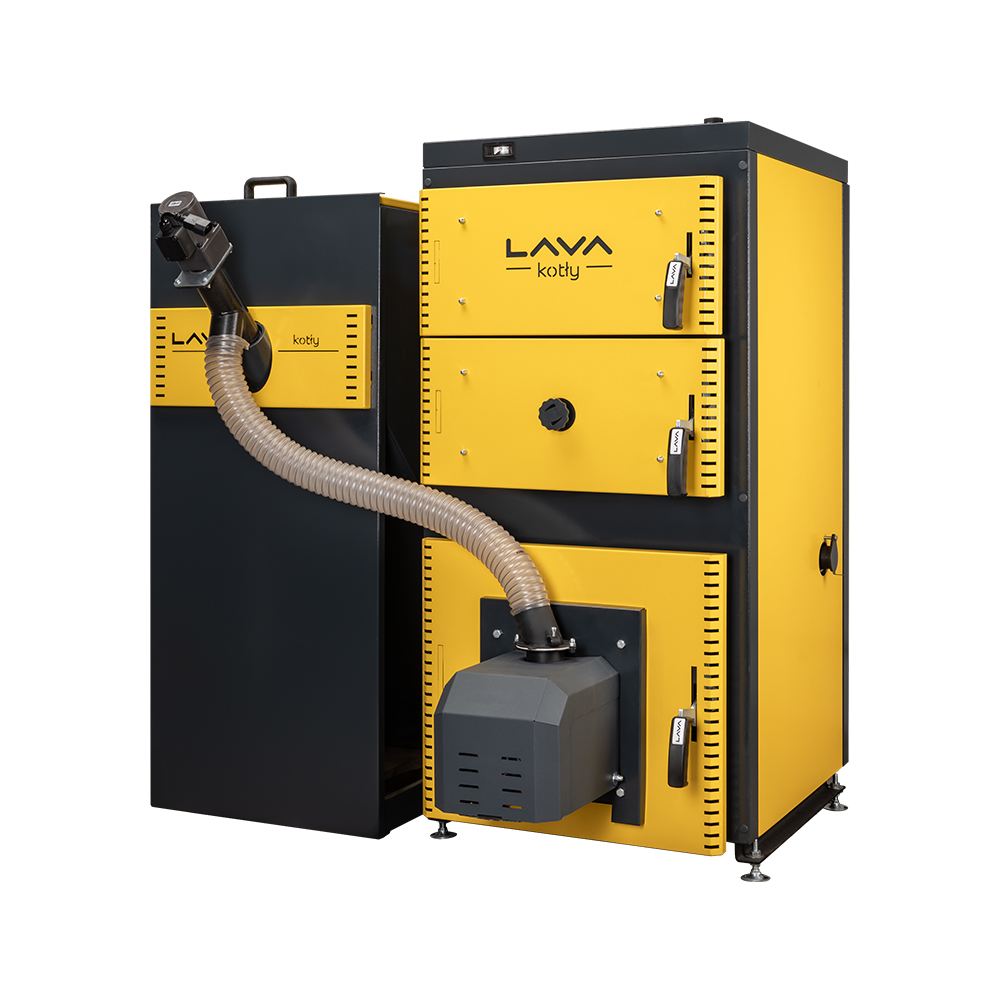

Kocioł automatyczny C.O. na pellet UniBio 18kW zbudowany na bazie korpusu kotła zasypowego UniTech – 5 KLASA, EKOPROJEKT, LISTA ZUM.

W pełni automatyczny 13kW kocioł C.O. pelletowy, samoczyszczący palnik z wbudowaną dmuchawą, pracujący w podtrzymaniu, samorozplający. Dwa możliwe tryby pracy w podtrzymaniu, lub rozpalanie wygaszanie. Kocioł spełnia normy Ekoprojektu w 5 klasie energetycznej, wpisany na listę ZUM.

Nasze kotły tniemy laserowo i malujemy proszkowo co znacznie przewyższa jakością standardowo produkowane kotły przez cięcie plazmowe i malowanie „na mokro”. Każdy nasz kocioł ma płaszcz wewnętrzny wykonany z blachy o grubości 6mm (stal kotłowa) a płaszcz zewnętrzny z blachy 4mm. W środku znajdziecie Państwo odlane przez nas kształtki ceramiczne i wermikulitowe. Korpus kotła oraz czopuch zabezpieczamy farbą odporną na temperaturę do 600 stopni – opóźniamy tym samym w czasie proces korozji (standardowo producenci nie malują elementów wewnętrznych).

Budowa

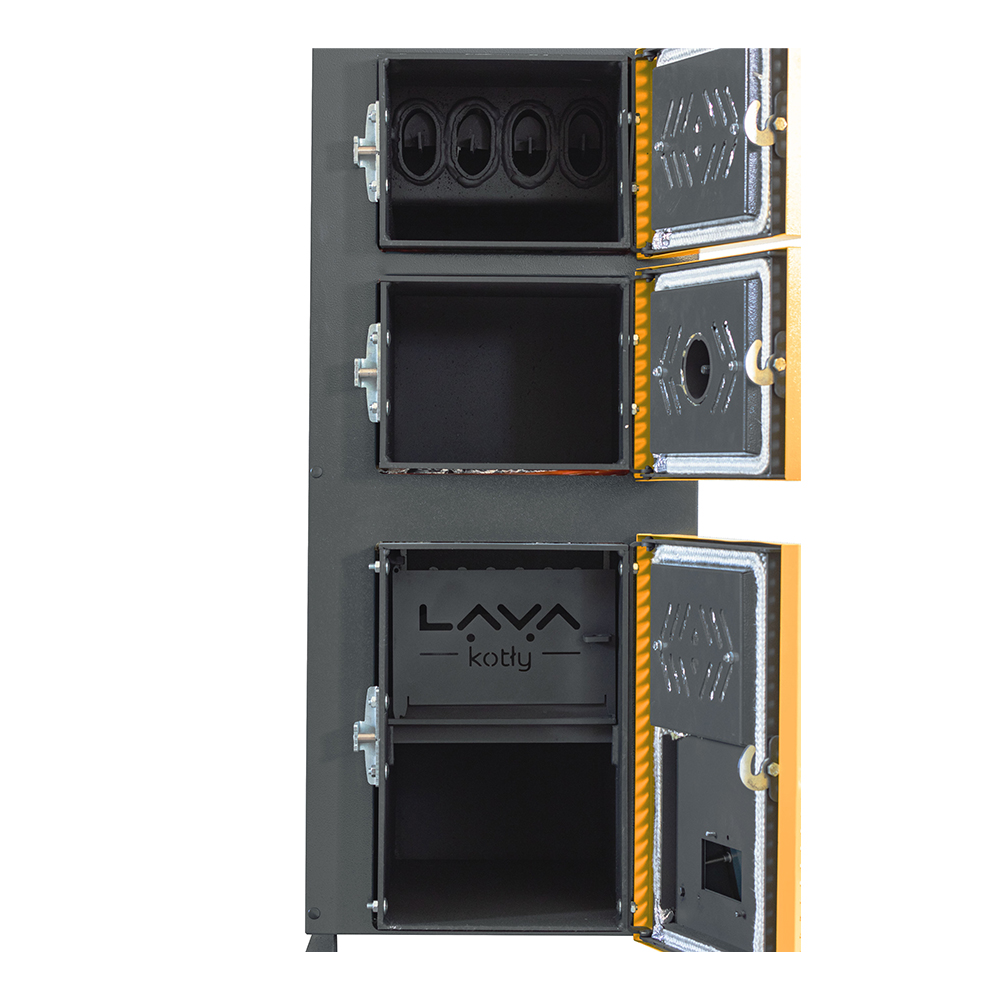

Zasadnicze elementy kotła stanowią korpus z częścią paleniskową, konwekcyjną i popielnikową, izolacja cieplna i czopuch.

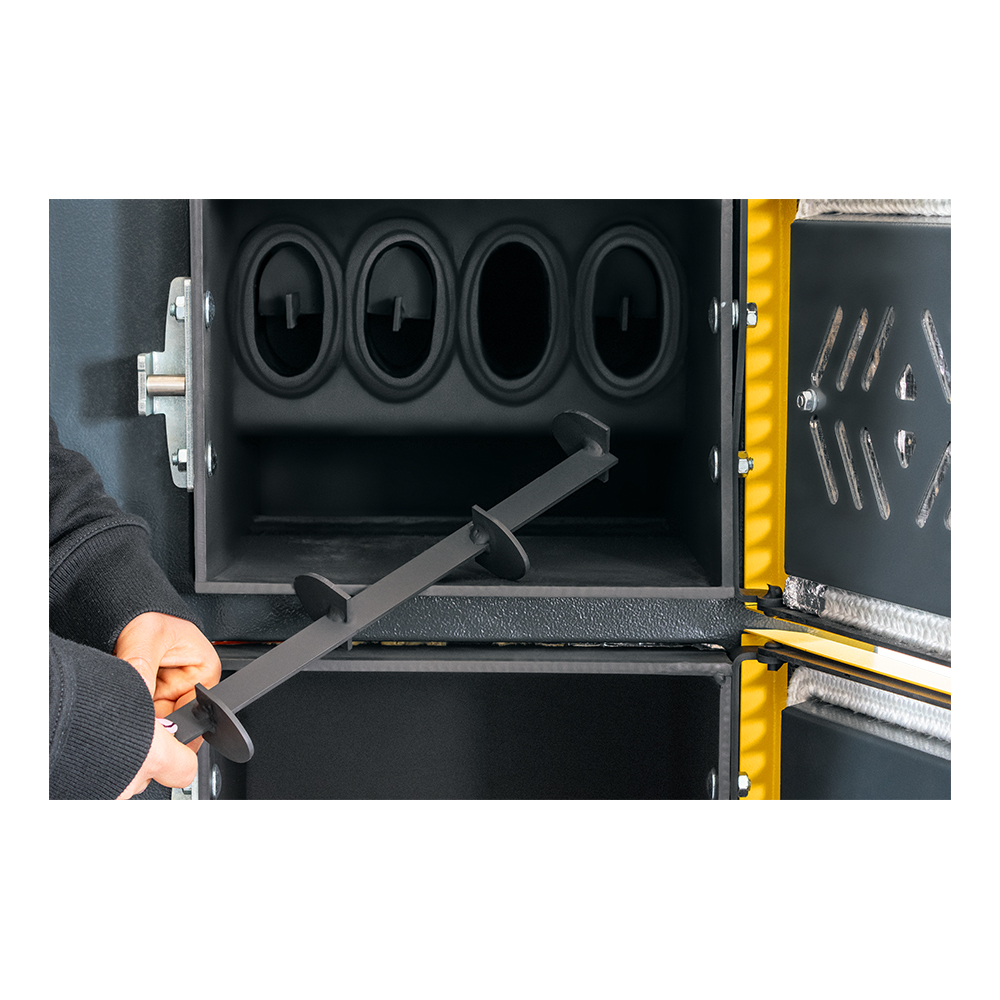

Część konwekcyjna – stanowi układ pionowych i poziomych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowych umieszczone są zawirowywacze. Kanał ten połączony jest z czopuchem łączenie kotła z instalacją kominową.

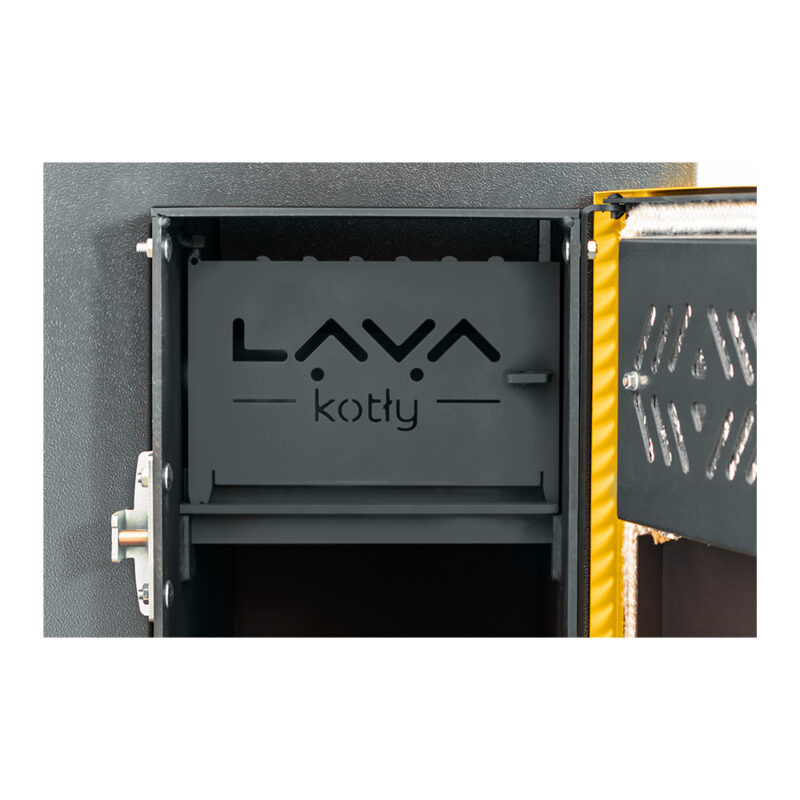

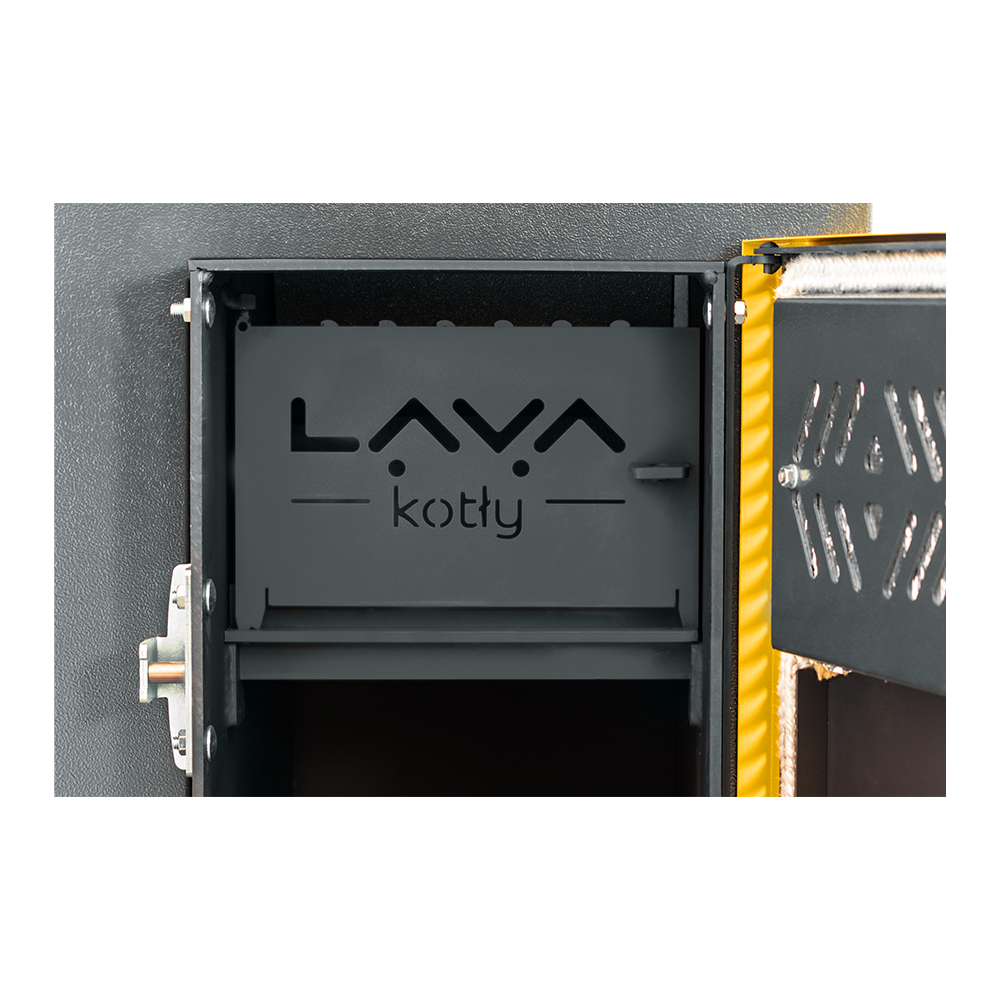

Część popielnikowa -znajduje się na dole kotła i stanowi komorę, w której gromadzi się popiół.

Izolacja termiczna wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych, lub obustronnie malowanych farbą proszkową.

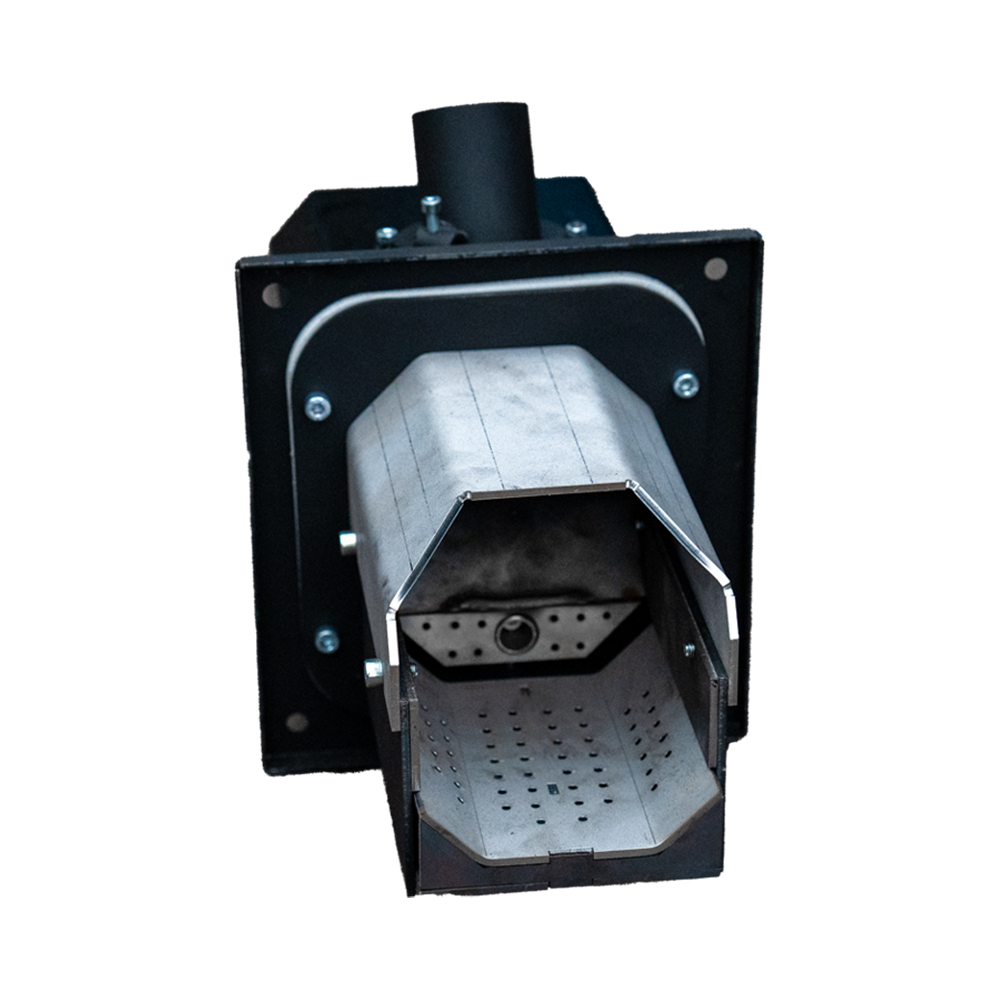

Palnik

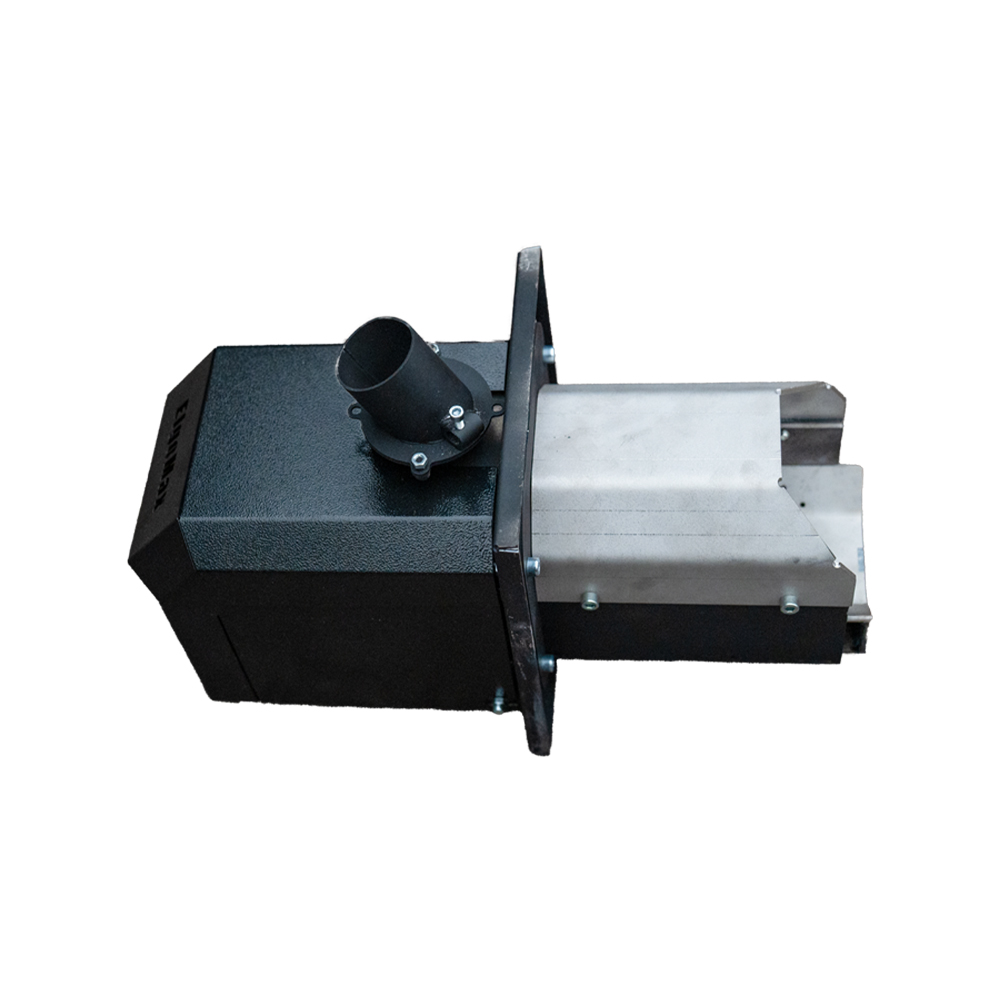

Palnik PELLMET (ElgoMax), w którym praca  realizowana jest poprzez modulowanie mocą w zależności od zapotrzebowania ciepła (temperatury kotła) dlatego kocioł może pracować w budynkach o szerokiej rozpiętości metrażu. Posiada rozdział powietrza na pierwotne i wtórne, umożliwia to optymalne spalanie paliwa ze sprawnością do 99%. Zastosowanie ślimaka podającego paliwo wewnątrz paleniska eliminuje wady palników grawitacyjnych (zawieszanie się paliwa).  Wersja palnika wyposażona w siłownik, który za pomocą zgarniacza oczyszcza palenisko ze zgorzeli powstałej podczas spalania paliw niskiej jakości. Palnik z wbudowaną dmuchawą.

Regulator temperatury Pele Bord 760 do regulacji tempertaury kotłów wodnych opalanych paliwem stałym (pellet). Reguluje kotły wyposażone w podajnik zasypowy lub podajnik dozujący wspołpracujący z wbudowanym podajnikiem wewnętrznym (stokerem), wentylator nadmuchowy, świecę żarową zapalającą opał, pompę. CO i opcjonalnie pompę CWU lub mieszającą, termostat pokojowy, moduł internetowy, sygnalizator alarmów lub mechanizm czyszczący.Oprócz pełnej obsługi palnika regulator umożliwia niezależne sterowanie obiegiem grzejnikowym oraz obiegiem podłogowym z zaworem mieszającym. Trzecim niezależnym obiegiem jest CWU. W pełni automatyczne rozpalanie paliwa powoduje, że praca palnika jest podobna jak w palnikach olejowych (kocioł pracuje, gdy jest zapotrzebowanie na energię cieplną).

Dane techniczne:

• Nominalna moc cieplna – 18 kW
• Powierzchnia grzewcza kotła – 2,4 m²
• Pojemność wodna kotła – 88 l
• Orientacyjna wielkość ogrzewanej powierzchni – do 220 m²
• Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA), lista ZUM
• Klasa energetyczna – A+
• Sprawność – 89 %
• Pojemność komory zasobnika – 135 kg
• Maks. temperatura zasilania – 85 °C
• Min. temperatura zasilania – 55 °C
• Średnia temperatura spalin – 120 °C
• Maks. dopuszczalne ciśnienie robocze – 1,5 MPa
• Ciśnienie próbne – 3,5 MPa
• Wymagany ciąg spalin – 0,2 mbar
• Przekrój komina min. – 400 cm²
• Min. Wysokość komina – 6m

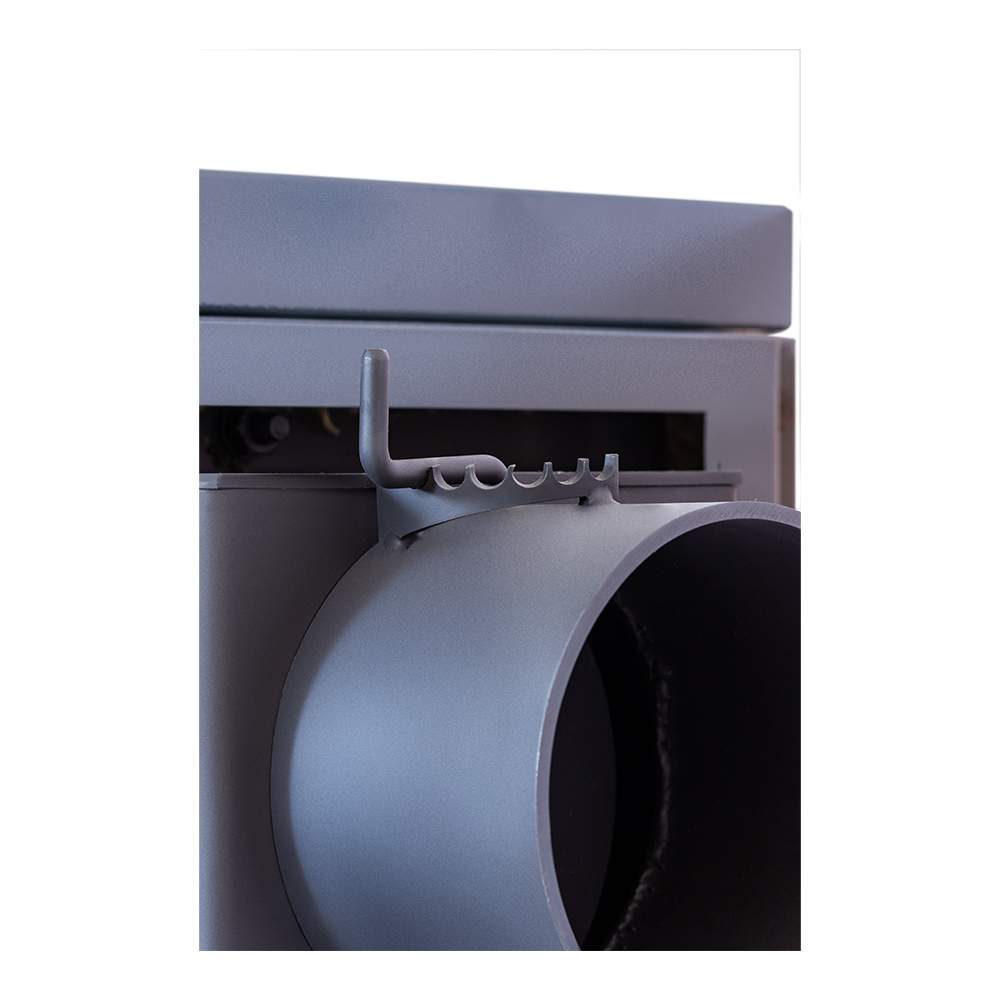

• Średnica czopucha – 160 mm
• Masa kotła – 355 kg
• Masa kotła w transporcie – 365 kg
• Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
• Średnica króćca miarkownika ciągu – ¾”
• Emisja hałasu – <50 dB

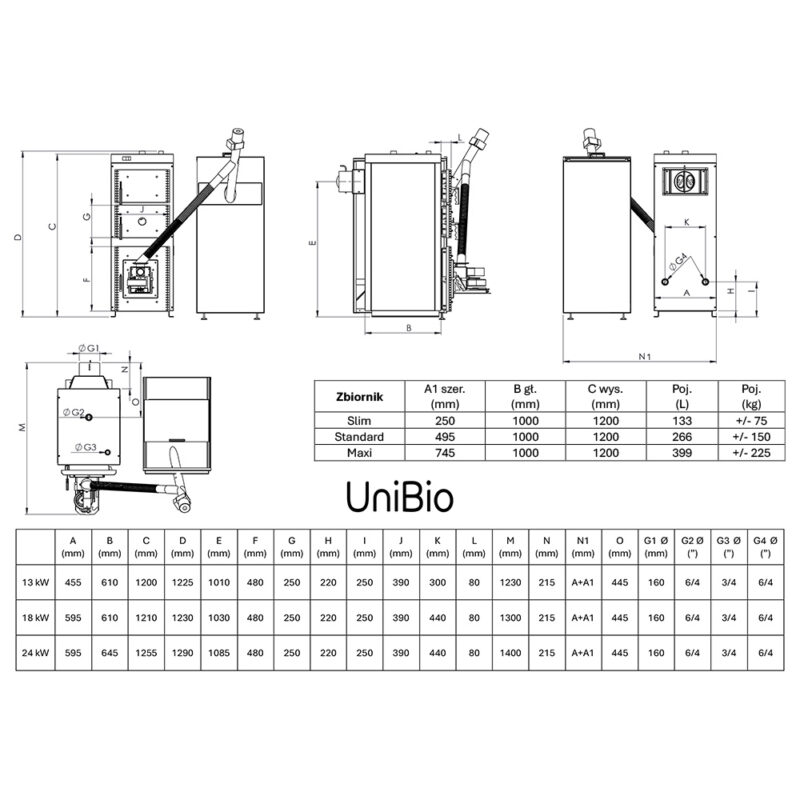

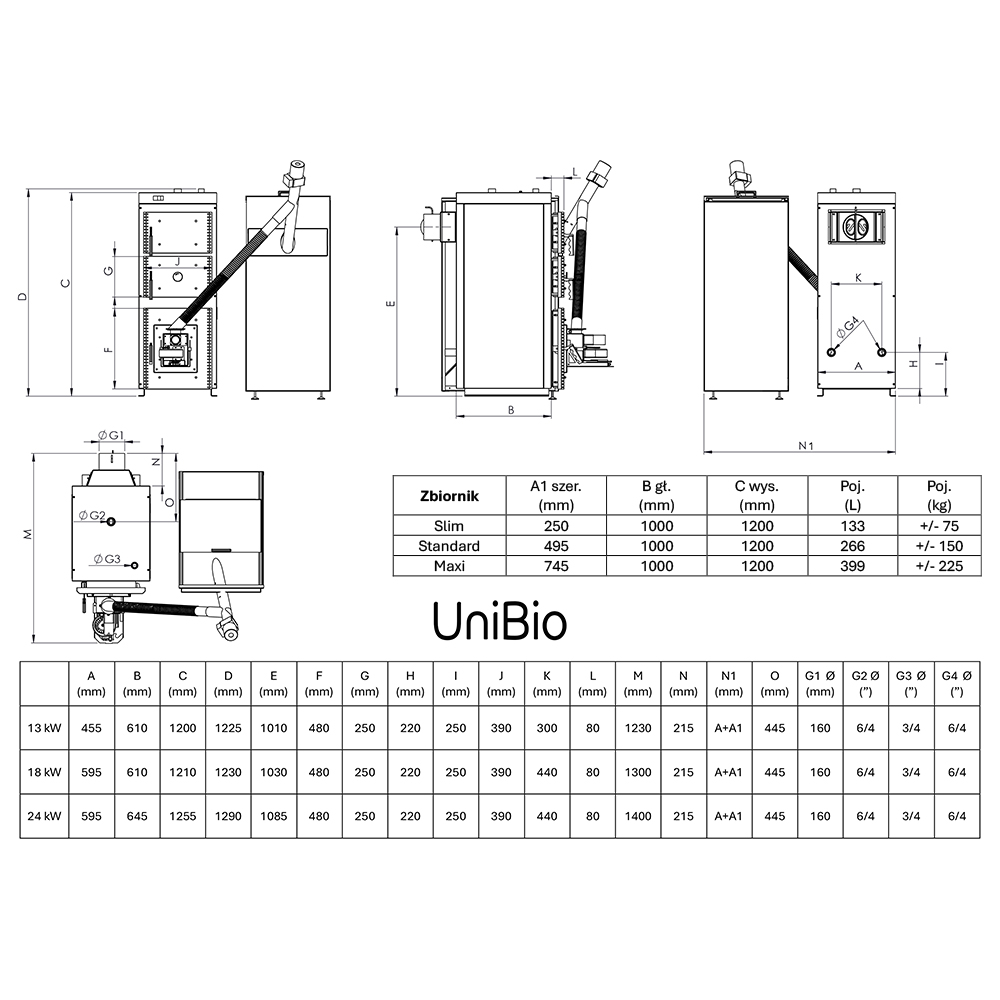

• Wysokość – 1205 mm
• Szerokość – 1055 mm (kocioł z zbiornikiem)
• Głębokość – 610 mm

Kotły typu UniBio mogą być montowane w układach:

• otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
• zamkniętym  zgodnie z wymaganiami  normy  PN-EN 12828 „Instalacje  grzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
