LAVA BioTech

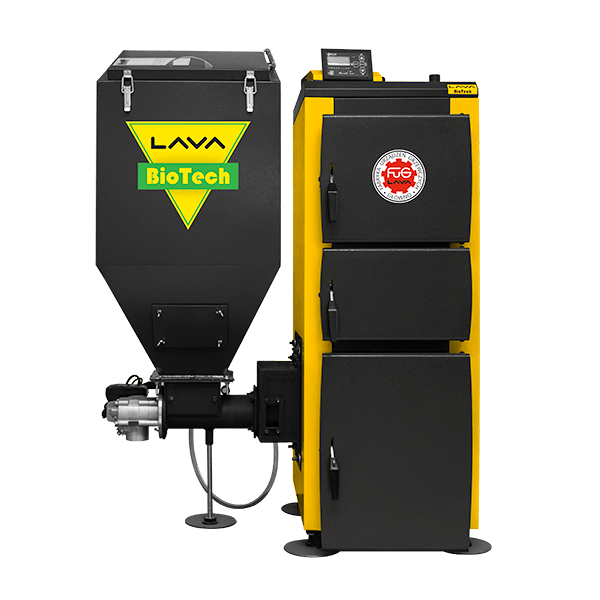

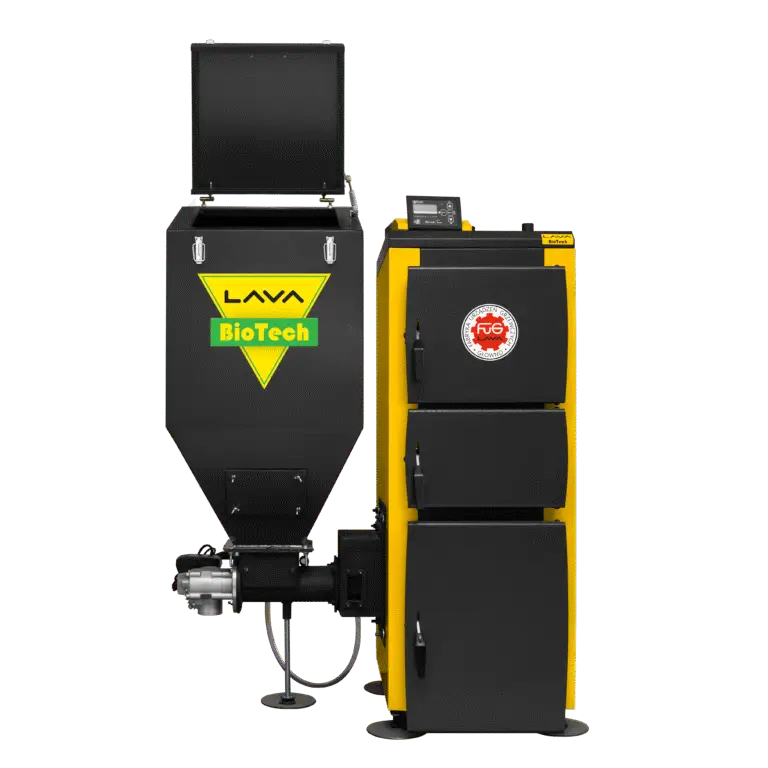

to automatyczny kocioł na ekogroszek z podajnikiem ślimakowym. Dzięki sterownikowi i dmuchawie (w zestawie) może być uruchomiony od razu po montażu. System automatycznie dostosowuje moc do zapotrzebowania, zapewniając ciepło i oszczędność energii.

Podajnik można zamontować z lewej lub prawej strony, dzięki czemu łatwo dopasować instalację do warunków pomieszczenia. Podobnie z czopuchem może on wychodzić do góry lub do tyłu. Trwała izolacja i solidna stalowa konstrukcja zapewniają długą żywotność.

Kocioł jest dostępny w mocach od 9 do 48 kW, dzięki czemu może być dopasowany do różnych budynków.

LAVA BioTech — niezawodne, ekonomiczne źródło ciepła dla Twojego domu.



BioTech_groszek_fr
BioTech_groszek_fr
BioTech_groszek_fr

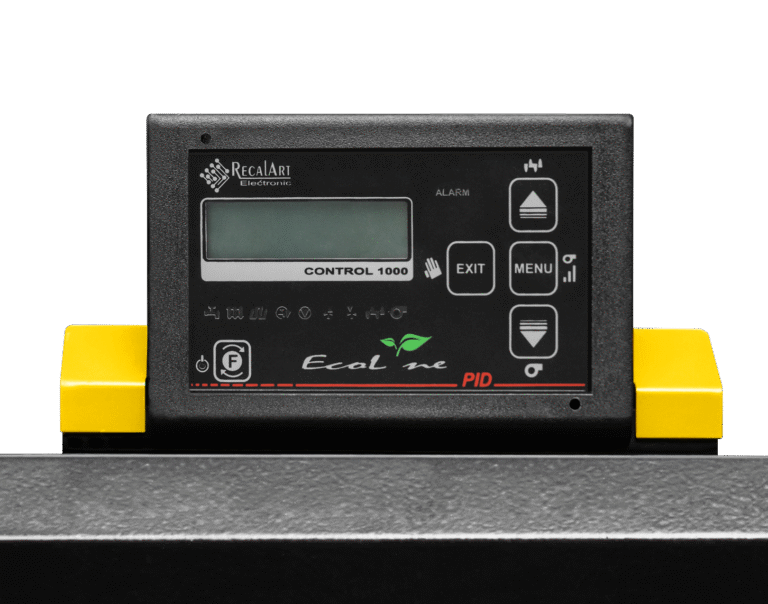

sterownik

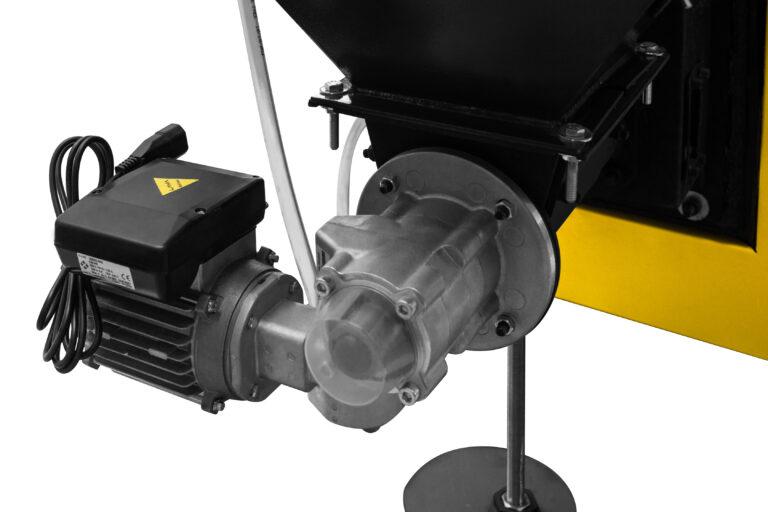

palnik do kotła na ekogroszek

BUDOWA

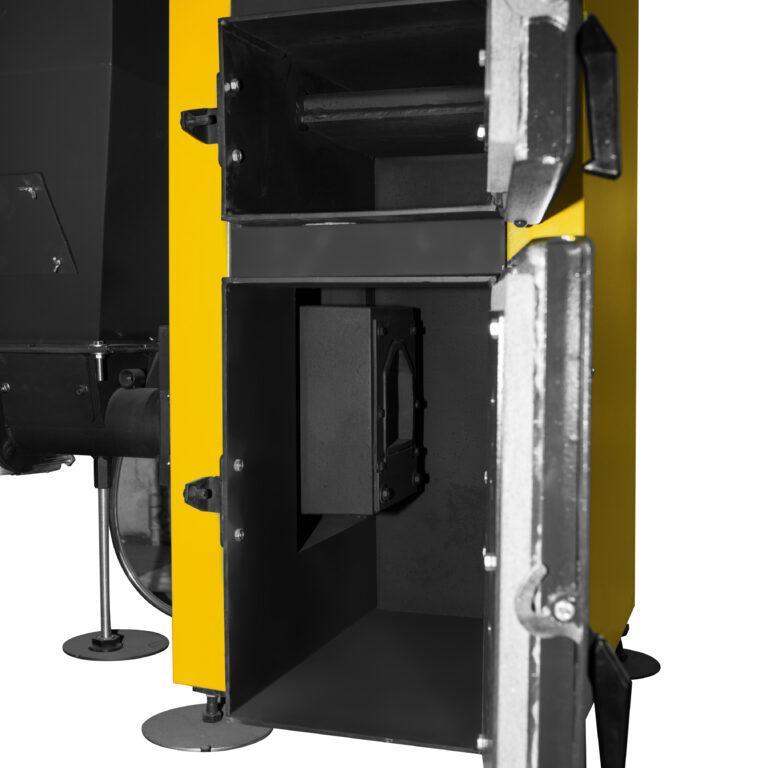

Część konwekcyjna to układ pięciu kanałów wodnych, położonych na przemian z kanałami spalinowymi. Taka specyficzna budowa części konwekcyjnej, wynikająca z dużej liczby kanałów spalinowych, sprawia, że spaliny pokonują długą drogę, a dodatkowo wielokrotnie zmieniają kierunek i prędkość przepływu (przyspieszanie oraz wyhamowanie). W efekcie konstrukcja wymiennika oraz rozbudowana powierzchnia powodują, że przepływ spalin ma charakter labiryntowy i zawirowany, co bezpośrednio przekłada się na zwiększoną wymianę ciepła oraz skuteczniejsze wytrącanie grubszych frakcji i lotnych pyłów. Warto dodać, że ostatni kanał spalinowy jest połączony z czopuchem, natomiast rozwarty kształt kanałów wodnych korzystnie wpływa na cyrkulację wody w kotle.

Czopuch pełni funkcję elementu łączącego ostatni kanał spalinowy wymiennika ciepła z kominem. Jest on umieszczony za kotłem i skierowany do tyłu lub do góry, dzięki czemu stanowi stabilne połączenie kotła z kominem. Co istotne, ze względów bezpieczeństwa czopuch nie posiada przepustnicy spalin, co zapobiega przypadkowemu zamknięciu i zakłóceniu wylotu spalin przy włączonym nadmuchu powietrza. Dodatkowo, w górnej części kotła umieszczono króćce wody zasilającej i pomiarowe, natomiast w dolnej – z tyłu kotła – króćce wody powrotnej oraz króciec spustowy. Połączenie podajnika z kotłem jest rozłączne, dzięki czemu umożliwia jego demontaż i ponowny montaż, jeśli zachodzi taka potrzeba (np. podczas transportu kotła do miejsca ustawienia). Ponieważ warunki lokalowe w kotłowniach mogą być różne, zespół podajnika i zasobnika paliwa można zamontować zarówno z prawej, jak i z lewej strony kotła.

Zbiornik paliwa jest umieszczony z boku kotła, bezpośrednio nad podajnikiem ślimakowym. Wentylator stanowi integralną część palnika i służy do cyklicznego dostarczania odpowiedniej ilości powietrza do palnika. Ilość dostarczanego powietrza należy regulować za pomocą mikroprocesorowego regulatora (sterownika), dlatego przesłona na wentylatorze powinna pozostawać cały czas otwarta. Izolacja cieplna wykonana jest z wełny mineralnej, umieszczonej w kasetach z blach stalowych malowanych proszkowo.

PALNIK

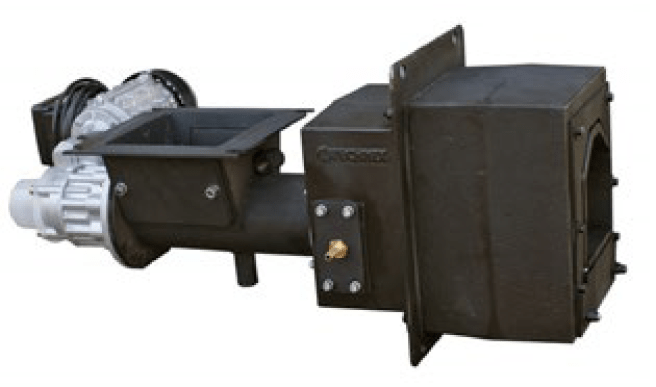

palnik sv200

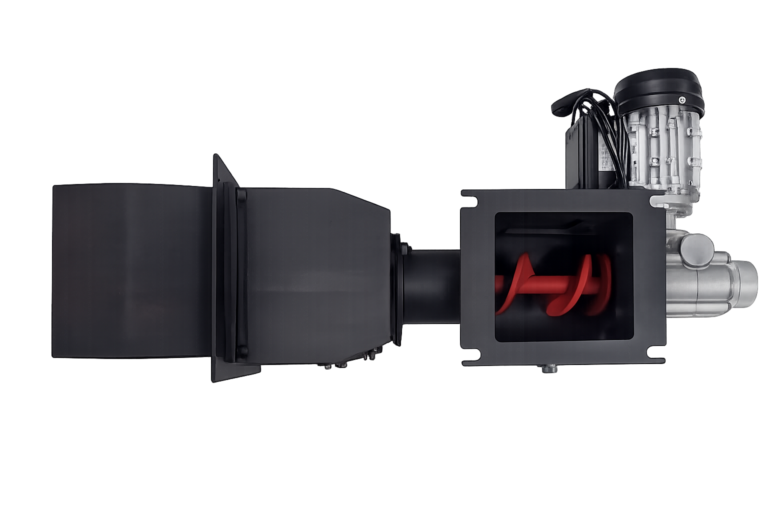

Palnik SV200 (Technix) to element kotła, który odpowiada za dostarczanie ciepła poprzez spalanie groszku. Jego główne walory wynikają przede wszystkim z równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania, co znacząco poprawia efektywność procesu. Dodatkowo, zastosowanie motoreduktora z biegiem wstecznym na przekładni planetarnej skutecznie zapobiega cofaniu się opału, co zwiększa bezpieczeństwo pracy urządzenia. Co więcej, palnik umożliwia spalanie groszku bez konieczności stosowania kłopotliwego mechanizmu samoczyszczącego, dzięki czemu cały system cechuje się wysoką bezawaryjnością.

STEROWNIK

ARGOS PID+  jest sterownikiem przeznaczonym do kotłów wodnych na paliwa stałe z podajnikiem ślimakowym (ekogroszek). Urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania. Od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów, ponieważ może skorzystać z algorytmu PID, który sam dobierze moc w zależności od zastosowanego opału.  Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury. Dzięki rozbudowanym opcjom sterowania obiegami łatwo można dopasować pracę instalacji do indywidualnych potrzeb, zwiększając tym samym oszczędność opału. Sterownik posiada licznik zużytego opału, co umożliwia przewidywanie chwili w której należy uzupełnić zasobnik na opał. Wbudowany moduł internetowy po podłączeniu do sieci LAN umożliwia zdalny dostęp do sterownika poprzez dedykowaną platformę ekotlownia.pl.

WYPOSAŻENIE

  • Czujnik temperatury CO.  i C.W.U.
  • Czujnik temperatury mieszacza.
  • Czujnik temperatury podajnika.
  • Czujnik zamknięcia klapy.
  • Termostat awaryjny STB.
  • Wbudowany moduł internetowy.

FUNKCJE

  • Obsługa podajnika.
  • Sterowanie dmuchawą.
  • Obsługa pompy obiegowej C.O.
  • Współpraca z pompą ciepłej wody użytkowej (CWU).
  • Obsługa pompy cyrkulacyjnej  lub dodatkowego  obiegu  grzewczego.
  • Sterowanie zaworem mieszającym.

DO POBRANIA

certyfikat ikona
EKOPROJEKT
Etykieta energetyczna ikona
ETYKIETA ENERGETYCZNA
rysunek techniczny
RYSUNEK TECHNICZNY
DTR Instrukcja obsługi ikona
INSTRUKCJA OBSŁUGI

DANE TECHNICZNE

BioTech 9kW

  • Nominalna moc cieplna – 9 kW
  • Pojemność wodna kotła – 56 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 60m2 do 100m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91 %
  • Pojemność komory zasobnika – 60 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 270 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1010 mm
  • Szerokość (B1) – 1090 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 560 mm
  • Wysokość do wylotu spalin (F)- 650 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

BioTech 12kW

  • Nominalna moc cieplna – 12 kW
  • Pojemność wodna kotła – 77 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 100m2 do 120m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91,5 %
  • Pojemność komory zasobnika – 140 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 270 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1445 mm
  • Szerokość (B1) – 1130 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 610 mm
  • Wysokość do wylotu spalin (F)- 990 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

BioTech 15kW

  • Nominalna moc cieplna – 15 kW
  • Pojemność wodna kotła – 81 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 120m2 do 150m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91,2 %
  • Pojemność komory zasobnika – 140 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 415 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1445 mm
  • Szerokość (B1) – 1130 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 640 mm
  • Wysokość do wylotu spalin (F)- 1020 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

BioTech 19kW

  • Nominalna moc cieplna – 19 kW
  • Pojemność wodna kotła – 87 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 150m2 do 190m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91 %
  • Pojemność komory zasobnika – 150 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 430 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1400 mm
  • Szerokość (B1) – 1155 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 640 mm
  • Wysokość do wylotu spalin (F)- 1060 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

bioTech 24kW

  • Nominalna moc cieplna – 24 kW
  • Pojemność wodna kotła – 93 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 190m2 do 240m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91,1 %
  • Pojemność komory zasobnika – 150 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 470 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1450 mm
  • Szerokość (B1) – 1170 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 710 mm
  • Wysokość do wylotu spalin (F)- 1080 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

BioTech 30kW

  • Nominalna moc cieplna – 30 kW
  • Pojemność wodna kotła – 132 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 240m2 do 300m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91,1 %
  • Pojemność komory zasobnika – 190 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 625 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1500 mm
  • Szerokość (B1) – 1380 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 760 mm
  • Wysokość do wylotu spalin (F)- 1180 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

BioTech 38kW

  • Nominalna moc cieplna – 38 kW
  • Pojemność wodna kotła – 144 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 300m2 do 380m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91,4 %
  • Pojemność komory zasobnika – 190 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 640 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1530 mm
  • Szerokość (B1) – 1385 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 760 mm
  • Wysokość do wylotu spalin (F)- 1265 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

​​​​​​​

BioTech 48kW

  • Nominalna moc cieplna – 48 kW
  • Pojemność wodna kotła – 156 l
  • Orientacyjna wielkość ogrzewanej powierzchni – od 400m2 do 480m2
  • Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA)
  • Sprawność – 91,5 %
  • Pojemność komory zasobnika – 190 kg
  • Maks. temperatura zasilania – 85 °C
  • Min. temperatura zasilania – 55 °C
  • Eksploatacja przy różnicy temperatur zasilania i powrotu w zakresie – 15 -20 °C
  • Średnia temperatura spalin – 106 °C
  • Wymagany ciąg spalin – 21 Pa
  • Średnica czopucha – 160 mm
  • Masa zestawu – 670 kg
  • Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
  • Wysokość całkowita (C)- 1530 mm
  • Szerokość (B1) – 1440 mm (kocioł ze zbiornikiem)
  • Głębokość (A)- 760 mm
  • Wysokość do wylotu spalin (F)- 1265 mm (kocioł na stopach pozwalających go wypoziomować +/- 20 mm)

​​​​​​​

KOTŁY TYPU LAVA BIOTECH MOGĄ BYĆ MONTOWANE W UKŁADACH:
