Ogólne informacje

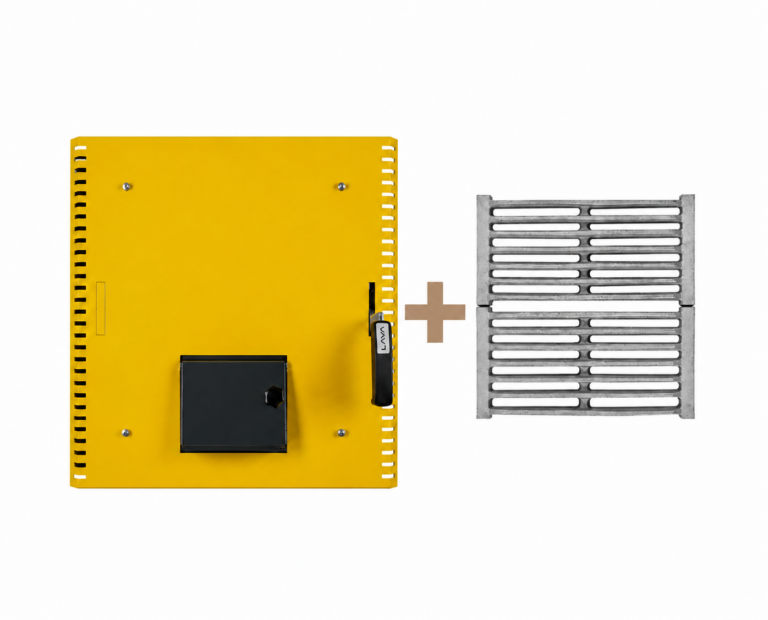

W pełni automatyczny kocioł C.O. pelletowy, samoczyszczący palnik z wbudowaną dmuchawą, pracujący w podtrzymaniu, samorozpalający. Dwa możliwe tryby pracy w podtrzymaniu, lub rozpalanie wygaszanie. Jego budowa daje możliwość powrotu do kotła zasypowego dolnego spalania z rusztem i ręcznym zasypem dla reszty paliw (drewno, ekogroszek, miał węglowy, pellet, węgiel, brykiet), spełniający normy Ekoprojektu w 5 klasie energetycznej, wpisany na listę ZUM. Kocioł zawiera sterownik z dmuchawą i zestaw do palenia ręcznego. Przejście z kotła automatycznego do zasypowego wymaga zmiany drzwiczek i włożenia rusztu. Do kotła zestaw do palenia ręcznego – ruszt żeliwny wraz z mocowaniem, drzwiczki ogniowe i komplet płyt – daje to możliwość powrotu do opcji zasypowej. Zmieniamy drzwiczki (dwie śruby mocujące), wkładamy ruszt i przechodzimy na spalanie ręczne.
Opis produktu
Budowa
Zasadnicze elementy kotła stanowią korpus z częścią paleniskową, konwekcyjną i popielnikową, izolacja cieplna i czopuch.
Część paleniskowa – od dołu ograniczona żeliwnym rusztem. Dysza ceramiczna – umieszczona jest w tylnej części komory paleniskowej. Część paleniskowa zamykana jest drzwiczkami zasypowymi (ręczny zasyp paliwa). Paliwo osypuje się do kotła na ruszt, po płycie zsypowej. W drzwiczkach zasypowych umieszczona jest przepustnica powietrza służąca do regulacji powietrza.

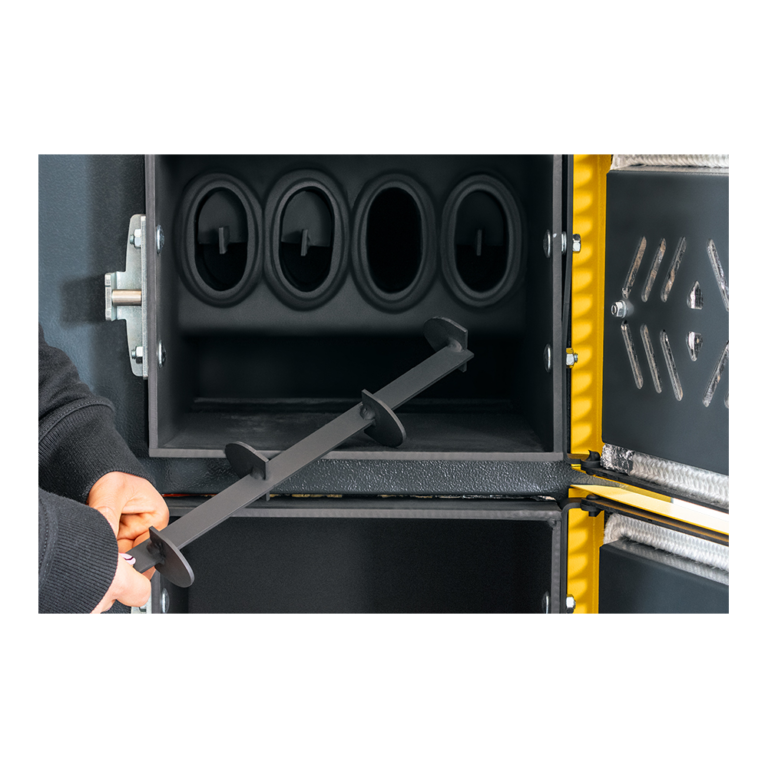

Część konwekcyjna – stanowi układ pionowych i poziomych kanałów wodnych położonych na przemian z kanałami spalinowymi. W ostatnim kanale spalinowym umieszczone są zawirowywacze. Kanał ten połączony jest z czopuchem. W górnej części konwekcyjnej znajdują się drzwiczki wyczystne.
Część popielnikowa -znajduje się na dole kotła (pod rusztem) i stanowi komorę, w której gromadzi się popiół. W drzwiczkach zamontowana jest klapa powietrzna służąca do regulacji dopływu powietrza podstawowego do komory spalania przy wykorzystaniu miarkownika spalania.

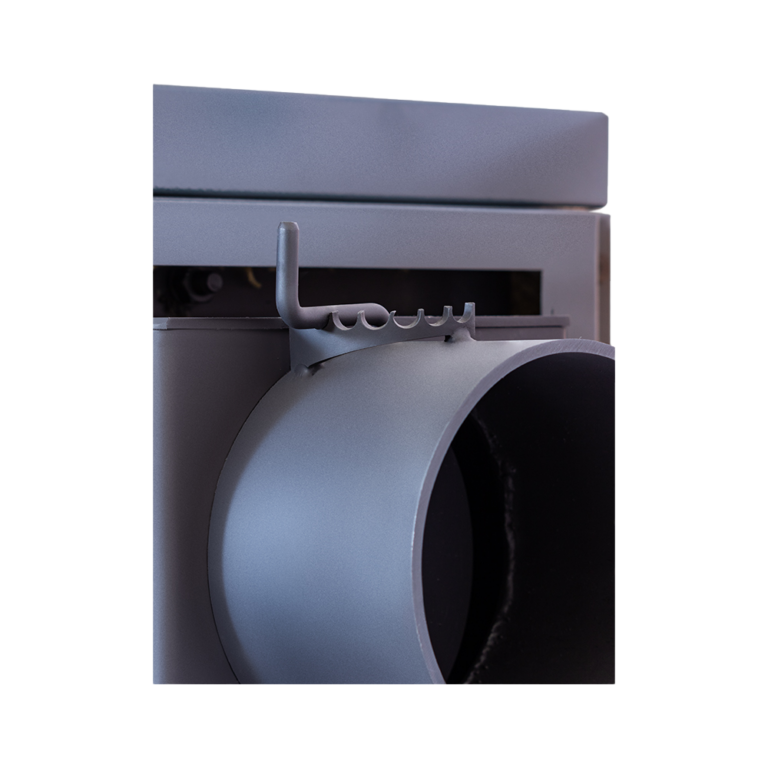

Izolacja termiczna wykonana jest z wełny mineralnej umieszczonej w kasetach z blach stalowych, malowanych farbą proszkową. Przepustnica spalin, umożliwiająca precyzyjną regulację siły ciągu i dopasowanie tej wartości do twojego przewodu kominowego. Na bocznej ścianie kotła znajduje się przepustnica powietrza wtórnego, poprzez którą doprowadzane jest powietrze do komory spalania. Kocioł posiada gwintowane króćce: zasilania, powrotu i spustowy. W górnej części kotła umieszczono króćce wody zasilającej, a na dole z tyłu lub boku kotła króćce wody powrotnej i spustowy.

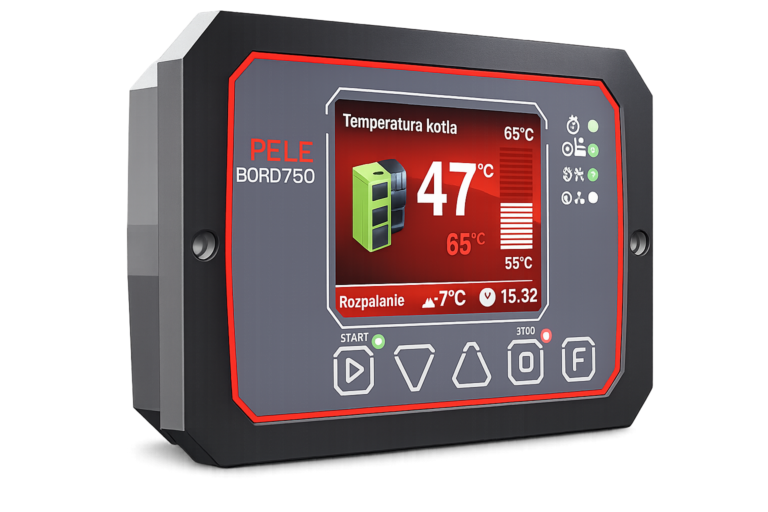

Sterownik Pele Bord 760 stosowany wymiennie z sterownikiem Control Touch pellet (sterownik przydzielany losowo zależnie od dostępności).
Regulator temperatury Pele Bord 760 do regulacji temperatury kotłów wodnych opalanych paliwem stałym (pellet). Reguluje kotły wyposażone w podajnik zasypowy lub podajnik dozujący współpracujący z wbudowanym podajnikiem wewnętrznym (stokerem), wentylator nadmuchowy, świecę żarową zapalającą opał, pompę. CO i opcjonalnie pompę CWU lub mieszającą, termostat pokojowy, moduł internetowy, sygnalizator alarmów lub mechanizm czyszczący. Oprócz pełnej obsługi palnika regulator umożliwia niezależne sterowanie obiegiem grzejnikowym oraz obiegiem podłogowym z zaworem mieszającym. Trzecim niezależnym obiegiem jest CWU. W pełni automatyczne rozpalanie paliwa powoduje, że praca palnika jest podobna jak w palnikach olejowych (kocioł pracuje, gdy jest zapotrzebowanie na energię cieplną).
Regulator temperatury Control Touch do regulacji temperatury kotłów wodnych opalanych paliwem stałym (pellet). Reguluje kotły wyposażone w podajnik zasypowy lub podajnik dozujący współpracujący z wbudowanym podajnikiem wewnętrznym (stokerem), wentylator nadmuchowy, świecę żarową zapalającą opał, pompę CO i opcjonalnie pompę CWU lub mieszającą, termostat pokojowy, moduł internetowy, sygnalizator alarmów lub mechanizm czyszczący. Sterownik posiada złącze USB umożliwiające zapis i odczyt ustawień sterownika. Dodatkowo w pamięci zewnętrznej możemy zapisać kilkanaście ustawień (np. dla różnych rodzajów instalacji). Możliwa jest aktualizacji oprogramowania sterownika, lub zmiana języka poprzez złącze USB.
Palnik

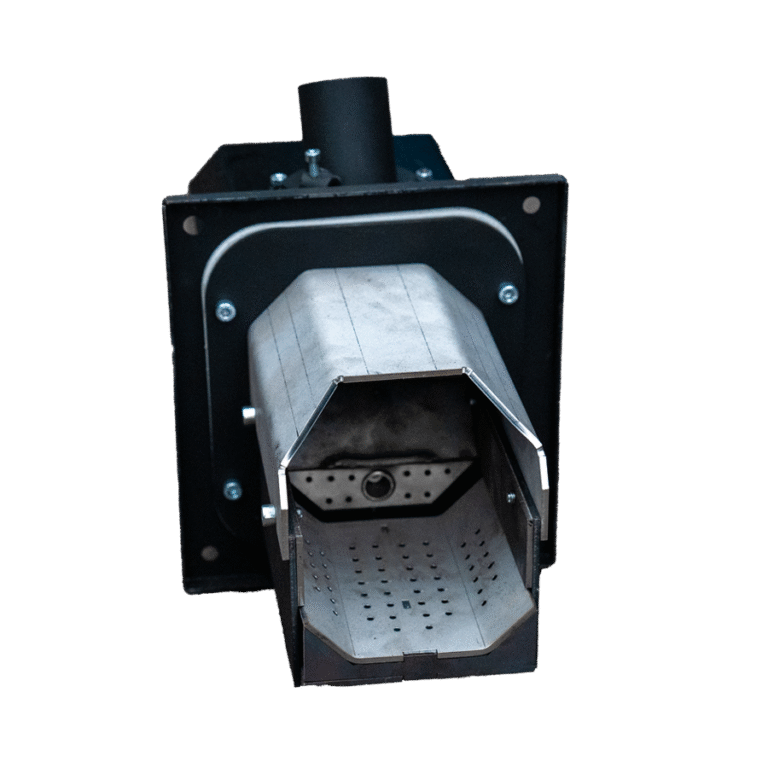

Palnik PELLMET (ElgoMax), w którym praca realizowana jest poprzez modulowanie mocą w zależności od zapotrzebowania ciepła (temperatury kotła) dlatego kocioł może pracować w budynkach o szerokiej rozpiętości metrażu. Posiada rozdział powietrza na pierwotne i wtórne, umożliwia to optymalne spalanie paliwa ze sprawnością do 99%. Zastosowanie ślimaka podającego paliwo wewnątrz paleniska eliminuje wady palników grawitacyjnych (zawieszanie się paliwa). Wersja palnika wyposażona w siłownik, który za pomocą zgarniacza oczyszcza palenisko ze zgorzeli powstałej podczas spalania paliw niskiej jakości. Palnik z wbudowaną dmuchawą.

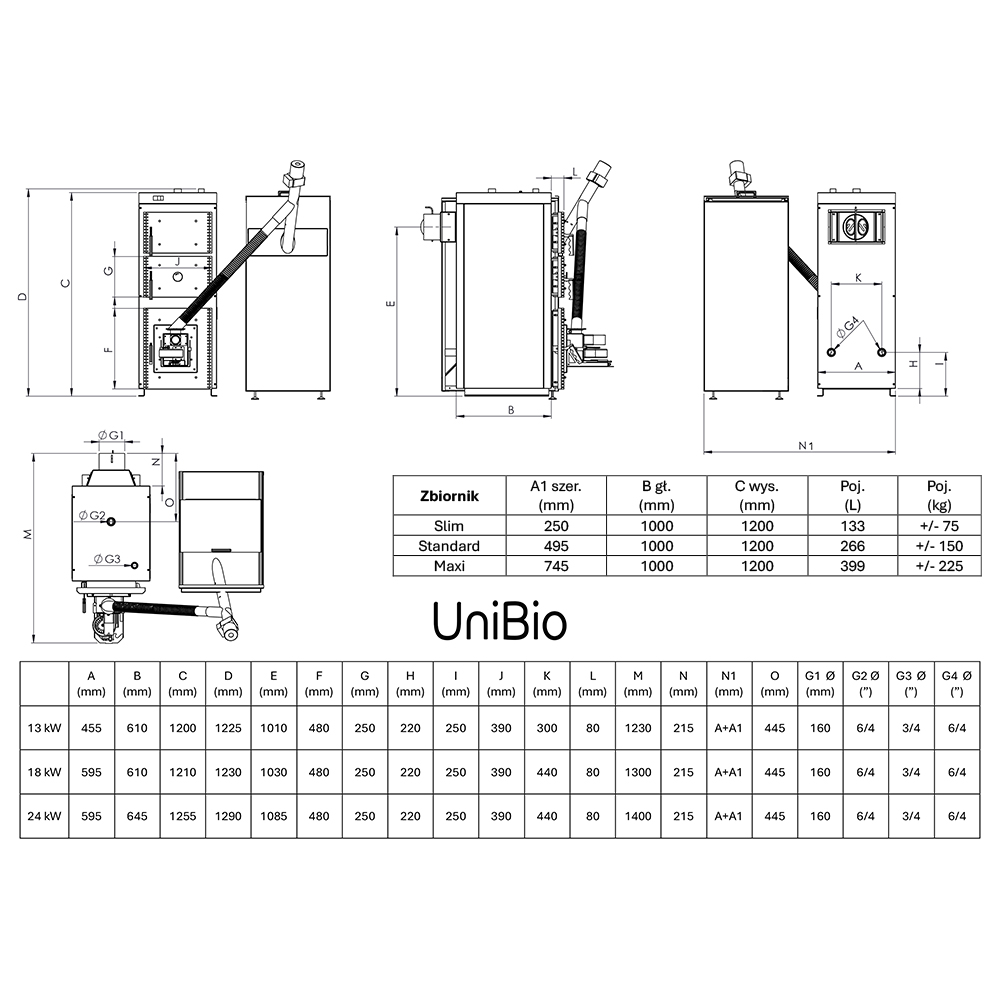

Dane techniczne
UniBio 13kW
- Nominalna moc cieplna – 13 kW
- Powierzchnia grzewcza kotła – 1,7 m²
- Pojemność wodna kotła – 72 l
- Orientacyjna wielkość ogrzewanej powierzchni – do 160 m²
- Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA), lista ZUM
- Klasa energrtyczna kotła – A+
- Sprawność – 89 %
- Pojemność komory zasobnika – 135 kg
- Maks. temperatura zasilania – 85 °C
- Min. temperatura zasilania – 55 °C
- Średnia temperatura spalin – 120 °C
- Maks. dopuszczalne ciśnienie robocze – 1,5 MPa
- Ciśnienie próbne – 3,5 MPa
- Wymagany ciąg spalin – 0,2 mbar
- Przekrój komina min. – 250 cm²
- Min. Wysokość komina – 6m
- Średnica czopucha – 160 mm
- Masa kotła – 304 kg
- Masa kotła w transporcie – 314 kg
- Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
- Średnica króćca miarkownika ciągu – ¾”
- Emisja hałasu – <50 dB
- Wysokość – 1170 mm
- Szerokość – 910 mm (kocioł z zbiornikiem)
- Głębokość – 560 mm
UniBio 18kW
- Nominalna moc cieplna – 18 kW
- Powierzchnia grzewcza kotła – 2,4 m²
- Pojemność wodna kotła – 88 l
- Orientacyjna wielkość ogrzewanej powierzchni – do 220 m²
- Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA), lista ZUM
- Klasa energetyczna – A+
- Sprawność – 89 %
- Pojemność komory zasobnika – 135 kg
- Maks. temperatura zasilania – 85 °C
- Min. temperatura zasilania – 55 °C
- Średnia temperatura spalin – 120 °C
- Maks. dopuszczalne ciśnienie robocze – 1,5 MPa
- Ciśnienie próbne – 3,5 MPa
- Wymagany ciąg spalin – 0,2 mbar
- Przekrój komina min. – 400 cm²
- Min. Wysokość komina – 6m
- Średnica czopucha – 160 mm
- Masa kotła – 355 kg
- Masa kotła w transporcie – 365 kg
- Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
- Średnica króćca miarkownika ciągu – ¾”
- Emisja hałasu – <50 dB
- Wysokość – 1205 mm
- Szerokość – 1055 mm (kocioł z zbiornikiem)
- Głębokość – 610 mm
UniBio 24kW
- Nominalna moc cieplna – 24 kW
- Powierzchnia grzewcza kotła – 3,2 m²
- Pojemność wodna kotła – 100 l
- Orientacyjna wielkość ogrzewanej powierzchni – do 280 m²
- Klasa kotła wg. PN–EN–303-5:2021-09 – Ekoprojekt (5 KLASA), lista ZUM
- Klasa energetyczna – A+
- Sprawność – 89 %
- Pojemność komory zasobnika – 135 kg
- Maks. temperatura zasilania – 85 °C
- Min. temperatura zasilania – 55 °C
- Średnia temperatura spalin – 120 °C
- Maks. dopuszczalne ciśnienie robocze – 1,5 MPa
- Ciśnienie próbne – 3,5 MPa
- Wymagany ciąg spalin – 0,2 mbar
- Przekrój komina min. – 400 cm²
- Min. Wysokość komina – 6m
- Średnica czopucha – 160 mm
- Masa kotła – 386 kg
- Masa kotła w transporcie – 395 kg
- Średnica króćca zasilania (na górze kotła) i powrotu (na wysokości 25 cm od ziemi z tyłu) – 1”
- Średnica króćca miarkownika ciągu – ¾”
- Emisja hałasu – <50 dB
- Wysokość – 1270 mm
- Szerokość – 1055 mm (kocioł z zbiornikiem)
- Głębokość – 645 mm
Kotły typu UniBio mogą być montowane w układach:
- otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego.”
- zamkniętym zgodnie z wymaganiami normy PN-EN 12828 „Instalacje ogrzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”
