Grupa bezpieczeństwa IBO IGB INOX 6 bar

Instrukcja obsługi.

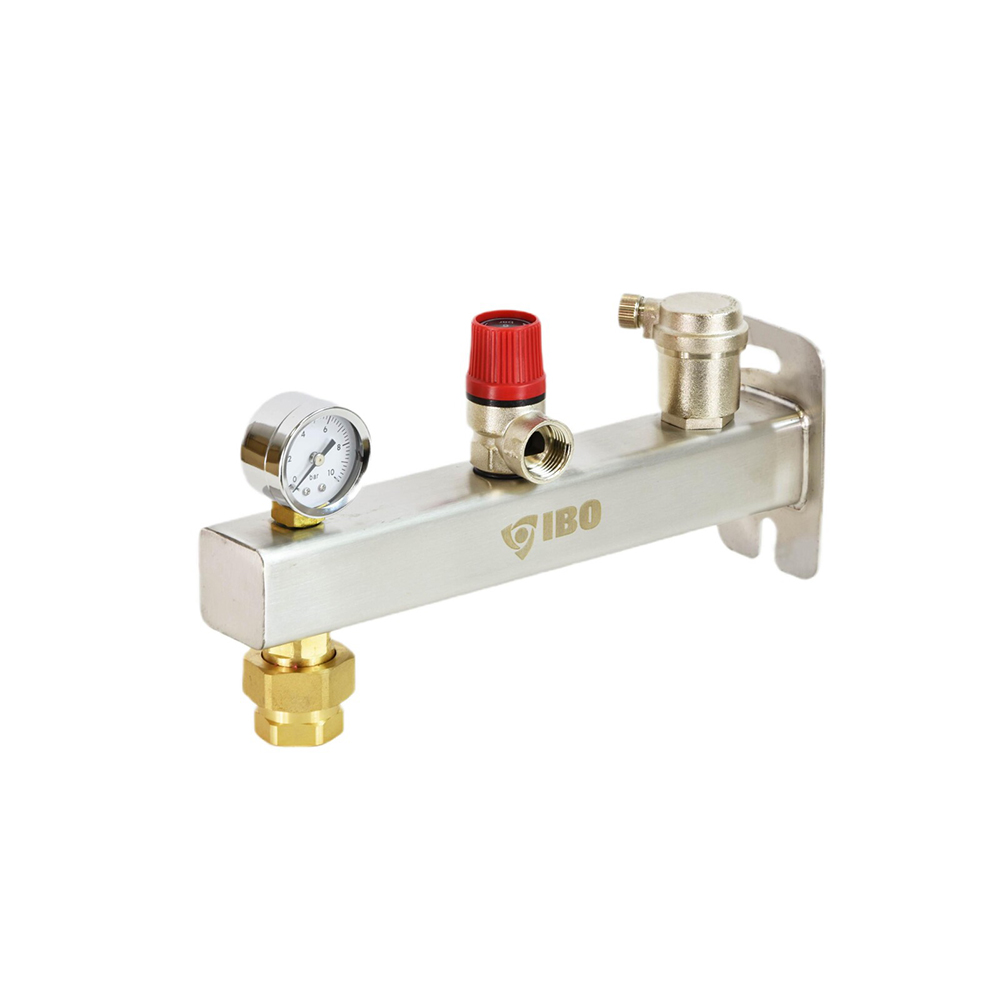

Grupa bezpieczeństwa IBO IGB 6 to urządzenie służące do montażu naczynia przeponowego oraz mające na celu kontrolę i zabezpieczenie przed nadmiernym wzrostem ciśnienia w instalacjach grzewczych. Grupa bezpieczeństwa jest wyposażona w manometr, odpowietrznik automatyczny, zawór bezpieczeństwa oraz zawór serwisowy. Korpus grupy bezpieczeństwa jest wykonany ze stali nierdzewnej INOX i posiada listwę montażową, którą za pomocą kołków i śrub należy zamontować na ścianie. Grupa bezpieczeństwa powinna być dobierana w taki sposób, żeby wartość otwarcia zaworu była niższa niż maksymalna dopuszczalna wartość ciśnienia kotła.
Dane techniczne:
Maksymalne ciśnienie robocze:
– IBO IGB 3/4 – 3 bar
– IBO IGB 6/10 – 6 bar
Maksymalna temperatura pracy: 90°C
Maksymalne stężenie glikolu: 50 %
Zakres manometru: 0 – 4 i 10 bar
Maks. średnica zbiornika przeponowego: 320 mm.
